Проект №2-139 "Секция 19-ти этажного дома в г. Иваново"

Отличный готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «проектирование секции 19-ти этажного жилого дома в городе Иваново». Проектируемая секция предусматривает 72 квартиры, подвальное помещение высотой 2,35 м, технический чердак высотой 1,9 м. Высота жилых квартир со 2 по 19 этаж составляет 2,7 м. На 1-ом этаже предусматриваются помещения различных магазинов и сопутствующие им помещения. Жилой дом в плане имеет габаритные размеры (Д/Ш/В) – 29,20/18,75/66,5 метра.

Конструктивная схема дома многоэтажная пространственная рама образованная сборными железобетонными колоннами, ригелями и плитами перекрытия. Фундаментом служит плоская монолитная железобетонная плита. Колонны и ригели железобетонные. Наружные стены самонесущие из газосиликатных блоков. Перекрытия железобетонные плиты толщиной 220 мм. Кровля, совмещенная плоская с внутренним организованным водоотводом.

Архитектурная часть проекта выполнена на 6-ти графических листах. В дипломном проекте расчетная часть выполнена при помощи программного комплекса. В технологическом разделе разработаны технологические карты на монтаж колонн и карта на устройство кровли из полимерной мембраны LOGICROOF. Организационный раздел предусматривает разработку строительного генерального плана при возведении подземной и отдельно надземной части жилого дома, а так же календарный план строительства объекта.

В проекте содержится 13 листов чертежей, выполненных в программе «AutoCAD» и 168 листов пояснительной записки выполненной в программе «Word» и «Exсel».

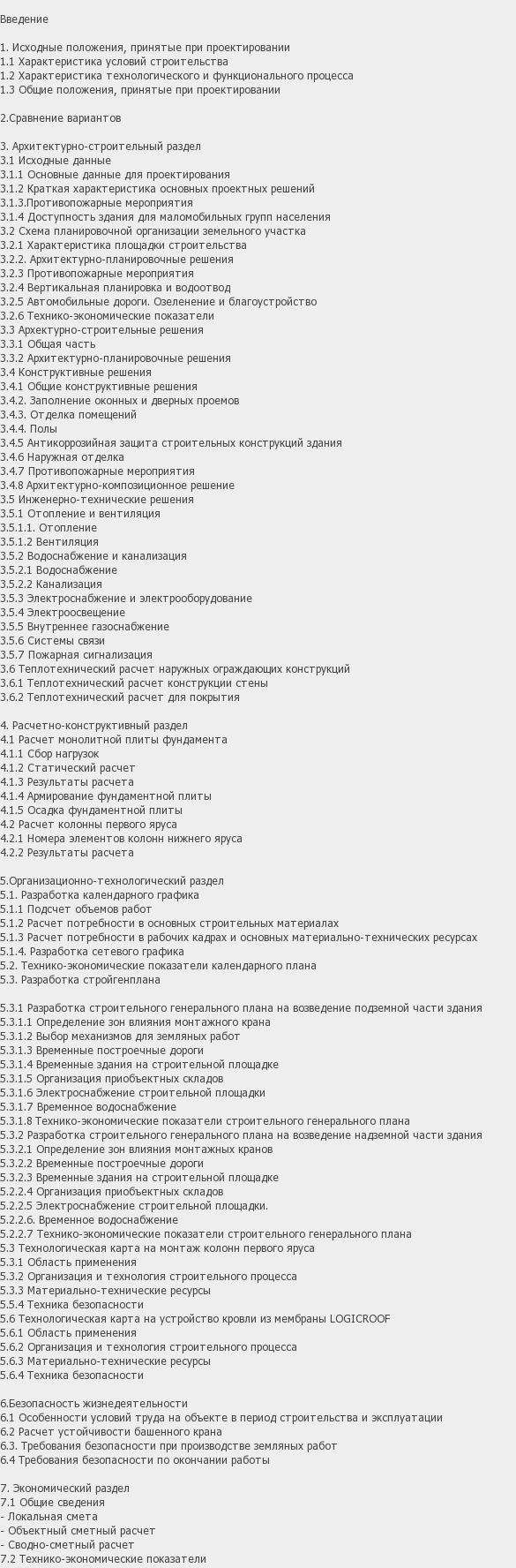

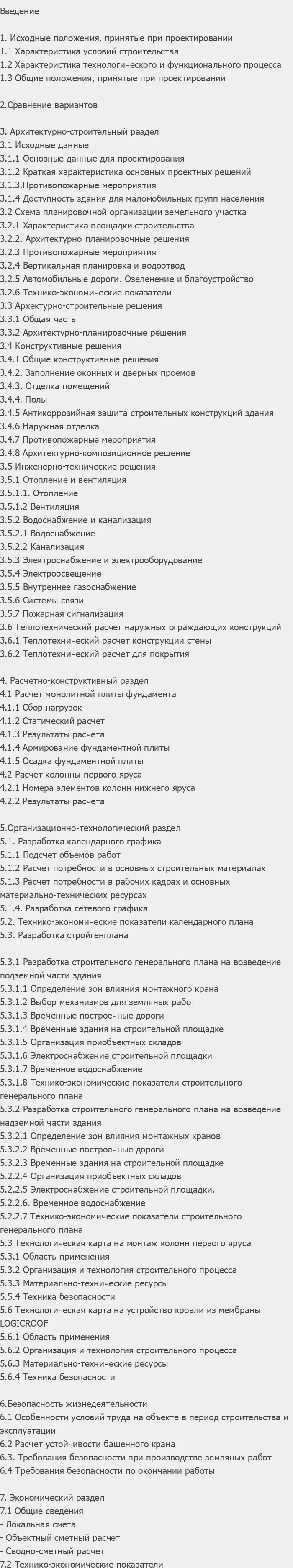

Введение

1. Исходные положения, принятые при проектировании
1.1 Характеристика условий строительства
1.2 Характеристика технологического и функционального процесса
1.3 Общие положения, принятые при проектировании

2.Сравнение вариантов

3. Архитектурно-строительный раздел
3.1 Исходные данные
3.1.1 Основные данные для проектирования
3.1.2 Краткая характеристика основных проектных решений
3.1.3.Противопожарные мероприятия
3.1.4 Доступность здания для маломобильных групп населения
3.2 Схема планировочной организации земельного участка
3.2.1 Характеристика площадки строительства
3.2.2. Архитектурно-планировочные решения
3.2.3 Противопожарные мероприятия
3.2.4 Вертикальная планировка и водоотвод
3.2.5 Автомобильные дороги. Озеленение и благоустройство
3.2.6 Технико-экономические показатели
3.3 Архектурно-строительные решения
3.3.1 Общая часть
3.3.2 Архитектурно-планировочные решения
3.4 Конструктивные решения
3.4.1 Общие конструктивные решения
3.4.2. Заполнение оконных и дверных проемов
3.4.3. Отделка помещений
3.4.4. Полы
3.4.5 Антикоррозийная защита строительных конструкций здания
3.4.6 Наружная отделка
3.4.7 Противопожарные мероприятия
3.4.8 Архитектурно-композиционное решение
3.5 Инженерно-технические решения
3.5.1 Отопление и вентиляция
3.5.1.1. Отопление
3.5.1.2 Вентиляция
3.5.2 Водоснабжение и канализация
3.5.2.1 Водоснабжение
3.5.2.2 Канализация
3.5.3 Электроснабжение и электрооборудование
3.5.4 Электроосвещение
3.5.5 Внутреннее газоснабжение
3.5.6 Системы связи
3.5.7 Пожарная сигнализация
3.6 Теплотехнический расчет наружных ограждающих конструкций
3.6.1 Теплотехнический расчет конструкции стены
3.6.2 Теплотехнический расчет для покрытия

4. Расчетно-конструктивный раздел
4.1 Расчет монолитной плиты фундамента
4.1.1 Сбор нагрузок
4.1.2 Статический расчет
4.1.3 Результаты расчета
4.1.4 Армирование фундаментной плиты
4.1.5 Осадка фундаментной плиты
4.2 Расчет колонны первого яруса
4.2.1 Номера элементов колонн нижнего яруса
4.2.2 Результаты расчета

5.Организационно-технологический раздел
5.1. Разработка календарного графика
5.1.1 Подсчет объемов работ
5.1.2 Расчет потребности в основных строительных материалах
5.1.3 Расчет потребности в рабочих кадрах и основных материально-технических ресурсах
5.1.4. Разработка сетевого графика
5.2. Технико-экономические показатели календарного плана
5.3. Разработка стройгенплана

5.3.1 Разработка строительного генерального плана на возведение подземной части здания
5.3.1.1 Определение зон влияния монтажного крана
5.3.1.2 Выбор механизмов для земляных работ
5.3.1.3 Временные построечные дороги
5.3.1.4 Временные здания на строительной площадке
5.3.1.5 Организация приобъектных складов
5.3.1.6 Электроснабжение строительной площадки
5.3.1.7 Временное водоснабжение
5.3.1.8 Технико-экономические показатели строительного генерального плана
5.3.2 Разработка строительного генерального плана на возведение надземной части здания
5.3.2.1 Определение зон влияния монтажных кранов
5.3.2.2 Временные построечные дороги
5.3.2.3 Временные здания на строительной площадке
5.2.2.4 Организация приобъектных складов
5.2.2.5 Электроснабжение строительной площадки.
5.2.2.6. Временное водоснабжение
5.2.2.7 Технико-экономические показатели строительного генерального плана
5.3 Технологическая карта на монтаж колонн первого яруса
5.3.1 Область применения
5.3.2 Организация и технология строительного процесса
5.3.3 Материально-технические ресурсы
5.5.4 Техника безопасности
5.6 Технологическая карта на устройство кровли из мембраны LOGICROOF
5.6.1 Область применения
5.6.2 Организация и технология строительного процесса
5.6.3 Материально-технические ресурсы
5.6.4 Техника безопасности

6.Безопасность жизнедеятельности
6.1 Особенности условий труда на объекте в период строительства и эксплуатации
6.2 Расчет устойчивости башенного крана
6.3. Требования безопасности при производстве земляных работ
6.4 Требования безопасности по окончании работы

7. Экономический раздел
7.1 Общие сведения
- Локальная смета
- Объектный сметный расчет
- Сводно-сметный расчет
7.2 Технико-экономические показатели
