Проект №1-94 "Гостинично - офисный комплекс в г. Тольятти"

Гостинично - офисные центры – одни из наиболее привлекательных сегментов коммерческой недвижимости. Гостинично - офисное здание — это продуктивное совмещение офисных площадей и гостиничных помещений. Этот прием очень актуален в современном строительстве так как цены на землю неуклонно растут, он помогает существенно снизить площадь застройки за счет увеличения этажности строения.

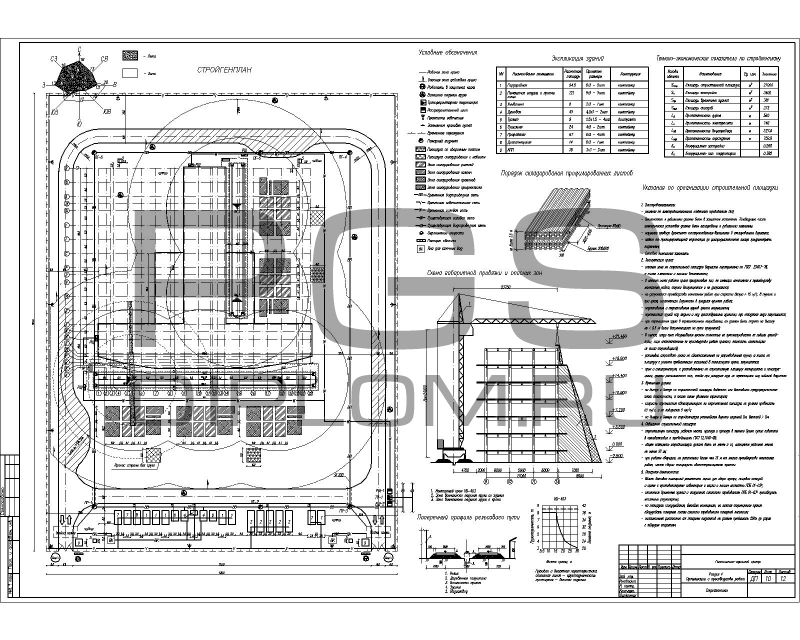

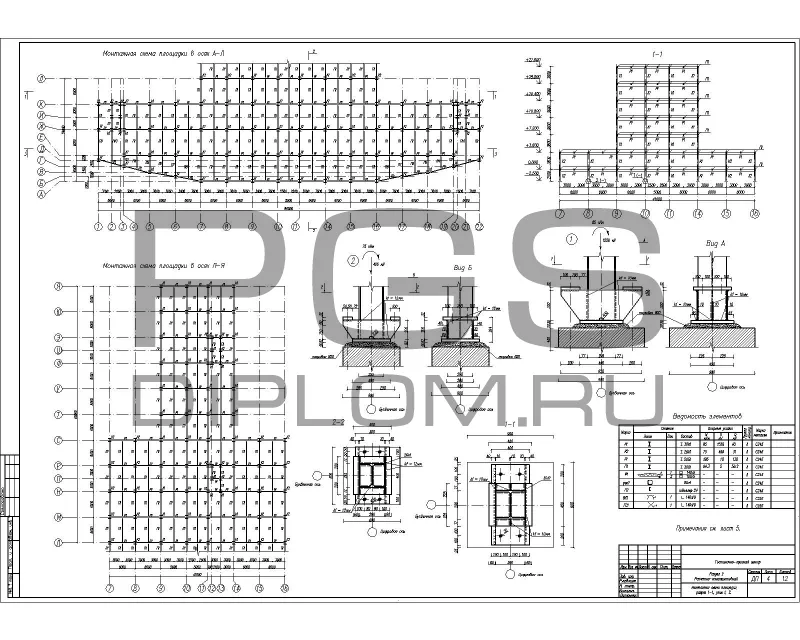

Дипломная работа включает в себя 12 чертежей в программе «AutoCad» и текстовый материал на 186 листах в программе «MicrosoftWord».

Состав чертежей: архитектура 3 листа, конструктивная часть 6 листов, технология и организация строительства 3 листа.

Технологические карты выполнены на монтаж стального каркаса здания.

Расчеты конструкций в дипломной работе выполнены ручным способом и при помощи расчетного комплекса "Лира 9.4".

Проектируемый объект имеет Т- образную форму и состоит из шести наземных этажей и одного подвального, используемого как технический. Проектируемая гостиница в составе комплекса относится к гостиницам общего типа. Планировочная структура - коридорная. Геометрическая форма плана – прямоугольник. Размеры в плане 17х66 м, высота этажа – 3.6 м, количество этажей – 6. По функциональному назначению различные гостиничные помещения объединяются в жилую, общественную и служебно-хозяйственную части. Для обеспечения вертикальной взаимосвязи жилых помещений с первым этажом применяются два лифта и лестничная клетка. На 1-ом этаже расположена столовая на 96 посадочных мест на 2-6 этажах размещены гостиничные номера. Планировочная структура офисной части здания - коридорная. Геометрическая форма плана – прямоугольник, с торцов закругленная. Размеры в плане 18 х 89м. Количество этажей офисной части – 5.Для обеспечения вертикальной взаимосвязи офисных помещений применяются два лифта и лестничные клетки.

Конструктивная система здания представляет собой рамный стальной каркас. Фундамент здания – монолитные фундаменты мелкого заложения, устраиваемые под колонны. Нижние концы колонн заделаны жестко в фундаменте. Колонны одноэтажной части выполняются двутаврового сечения с размерами в плане 300х300 мм. Колонны многоэтажной части имеют сечение 400х400 мм. Принятый шаг колонн в продольном направлении 6м, в поперечном – 6м. Проектируется одноэтажная рама, имеющая 2 пролета в поперечном направлении, и 5 пролетов в продольном. Междуэтажные перекрытия выполнены в виде комбинированной плиты из монолитного железобетона и стального профилированного настила. Стены выполняются ненесущими из пенобетонных блоков, обшитых утеплителем, снаружи облицовываются навесными вентилируемыми фасадами. Толщина пенобетонных блоков – 200мм.Перегородки выполняются в виде гипсокартонных листов по профилям. Лестницы выполняются в виде железобетонных наборных ступеней, уложенных по металлическим косоурам. Крыша проектируемого здания – фонарная, малоуклонная, безчердачная с внутренним водостоком. Сбор воды осуществляется воронками.

Введение

I. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Исходные данные для проектирования
1.2. Генеральный план участка застройки
1.3. Объемно-планировочное решение здания
1.3.1 Гостиница
1.3.2. Офисы
1.4. Конструктивное решение здания
1.4.1 Стены
1.4.2 Перегородки
1.4.3 Перекрытия
1.4.5 Лестницы
1.4.6 Полы
1.4.7 Крыша
1.4.8 Лифт
1.4.9 Элементы заполнения проемов
1.5 Отделочные работы
1.5.1 Отделка внутренних помещений
1.5.2 Отделка фасадов
1.6. Теплотехнический расчет ограждающих конструкций
1.6.1 Стеновое ограждение
1.6.2 Покрытие гостинично - офисного комплекса
1.7 Санитарно-технические системы
1.7.1. Инженерное оборудование здания
1.7.2. Водо- и теплоснабжение
1.7.3. Канализация
1.7.4 Вентиляция и кондиционирование
1.7.5. Электроснабжение и электооборудование
1.7.6. Слаботочные и электронные системы и устройства
1.8 Противопожарные мероприятия
1.9 ТЭП здания

II. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ.
2.1 Конструктивная система каркаса
2.2 Сбор нагрузок
2.2.1 Собственный вес покрытия
2.2.2 Снеговая нагрузка
2.2.3 Ветровая нагрузка
2.2.4 Полезная на перекрытие
2.3 Расчет конструкций
2.3.1 Расчет стального профилированного настила
2.3.2 Расчет прогонов
2.3.3 Расчет ригелей
2.3.4 Расчет колонн одноэтажной части гостиницы
2.3.4.1 Расчет на изгиб в плоскости наибольшей жесткости
2.3.4.2 Расчет на изгиб в плоскости наименьшей жесткости
2.3.5 Расчет колонн 6-этажной части комплекса
2.3.5.1 Расчет на изгиб в плоскости наибольшей жесткости
2.3.5.2 Расчет на изгиб в плоскости наименьшей жесткости
3.4 Расчет узлов рамы
2.4.1 Расчет базы колонн одноэтажной части гостиничного центра
2.4.1.1 Расчет анкерных болтов
2.4.1.2 Крепление прогонов к колонне 26К1
2.4.1.3 Крепление ригелей к колонне 30К1
2.4.2 Расчет базы колонны шестиэтажной части комплекса
2.4.2.1 Расчет анкерных болтов
2.4.2.2 Крепление прогонов к ригелю
2.4.2.3 Крепление прогонов к колонне 30К1
2.4.2.4 Крепление ригелей к колонне 30К1
2.5 Расчет и конструирование фермы
2.5.1. Расчет прогона
2.5.2. Расчет фермы

III. РАЗДЕЛ. ОСНОВАНИЯ И ФУНДАМЕНТЫ
3.1 Привязка проектируемого здания к существующему рельефу строительной площадки
3.2 Оценка инженерно-геологических и гидрогеологических условий площадки строительства
3.2.1 Расчет характеристик грунтов
3.2.2 Инженерно-геологические разрезы
3.3 Расчет и проектирование столбчатого фундамента в сечении I-I
3.3.1. Расчет центрально- нагруженного столбчатого фундамента под колонну
3.3.1.1 Определение высоты фундамента (1)
3.3.1.2 Определение глубины заложения фундамента (1)
3.3.1.3 Определение размеров подошвы фундамента (1)
3.3.2 Расчет столбчатого фундамента-2.
3.3.2.1 Определение высоты фундамента (2)
3.3.2.2 Определение глубины заложения фундамента (2)
3.3.2.3 Определение размеров подошвы фундамента (2)
3.4 Вычисление вероятной осадки фундаментов с учетом взаимного влияния.
3.4.1 Вычисление вероятной осадки фундамента (1)
3.4.2 Вычисление вероятной осадки фундамента (2)
3.5 Расчет тел фундаментов.
3.5.1 Расчет столбчатого фундамента (1)
3.5.1.1 Конструирование фундамента
3.5.1.2 Расчет прочности фундамента на продавливание
3.5.1.3 Расчет по прочности на раскалывание
3.5.1.4 Расчет прочности фундамента на смятие
3.5.1.5 Расчет прочности фундамента по поперечной силе
3.5.1.6 Определение сечения арматуры плитной части фундамента
3.5.1.7 Расчет прочности подколонника по нормальным сечениям
3.5.1.8 Расчет прочности подколонника по наклонному сечению
3.5.2 Расчет столбчатого фундамента-2
3.5.2.1 Конструирование фундамента
3.5.2.2 Расчет прочности фундамента на продавливание
3.5.2.3 Расчет по прочности на раскалывание
3.5.2.4 Расчет прочности фундамента на смятие
3.5.2.5 Расчет прочности фундамента по поперечной силе
3.5.2.6 Определение сечения арматуры плитной части фундамента
3.5.2.7 Расчет прочности подколонника по нормальным сечениям
3.5.2.8 Расчет прочности подколонника по наклонному сечению
3.6. Расчет фундаментной плиты
3.6.1. Определение расчетных характеристик и параметров фундамента
3.6.2. Результаты расчета
3.6.3. Для проверки прочности тела фундамента выполним расчет на продавливание
3.6.4. Армирование фундамента
3.7. Сравнение вариантов

IV. РАЗДЕЛ. ОРГАНИЗАЦИИ И ПРОИЗВОДСТВА РАБОТ
4.1 Проект производства работ
4.1.1 Технология производства работ
4.1.2 Выбор типа крана и их привязка к объекту
4.1.2.1 Расчет башенного крана
4.1.2.2 Расчет стреловых кранов
4.3 Строительный генеральный план
4.3.1 Основные принципы проектирования
4.3.2 Расчет и проектирование временных инвентарных зданий
4.3.3 Размещение временных зданий и сооружений
4.3.4 Расчет складских помещений и площадок
4.3.5 Расчет потребности строительства в воде
4.3.6 Освещение строительной площадки
4.3.7 Обеспечение строительства электроэнергией

5. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
- Локальная смета
- Сводный сметный расчет
- Ресурсный сметный расчет
- Технико-экономические показатели проекта

VI. РАЗДЕЛ БЕЗОПАСНОСТИ ТРУДА
6.1. Организация строительной площадки
6.2. Мероприятия пожарной безопасности
6.3. Мероприятия по пожарной безопасности на стройплощадке
6.4. Противопожарное водоснабжение, средства пожаротушения и связи
6.5. Мероприятия пожарной безопасности при производстве СМР
6.6. Меры пожарной безопасности при производстве сварочных и других огневых работ.
6.7. Эксплуатация строительных машин
6.8. Техника безопасности при производстве транспортных работ
6.9. Техника безопасности при производстве земляных работ
6.10. Техника безопасности при производстве каменных работ
6.11. Техника безопасности при проведении бетонных и железобетонных работ
6.12. Техника безопасности при производстве монтажных работ
6.13. Техника безопасности при производстве кровельных работ
6.14. Техника безопасности при производстве сварочных работ
6.15. Проектирование внутриплощадочных временных дорог
6.16. Склады хранения материалов и конструкций
6.17. Расчет санитарно-бытовых помещений
6.18. Организация безопасного производства работ при монтаже профнастила
6.19 Оценка огнестойкости колонны
6.19.1 Исходные данные
6.19.2 Расчет огнестойкости

VII. РАЗДЕЛ. ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ
7.1. Вводная часть.
7.2.Мероприятия по рациональному размещению объекта и защите населения от вредных воздействий
7.3. Охрана окружающей среды при производстве строительных работ
7.4. Использование отходов строительства
