Проект №1-62 «Детский спортивный комплекс в г. Магадан»

Бесплатно скачать проектную документацию готового диплома детского спортивного оздоровительного комплекса в демо-версии Вы можете в нашем интернет-магазине.

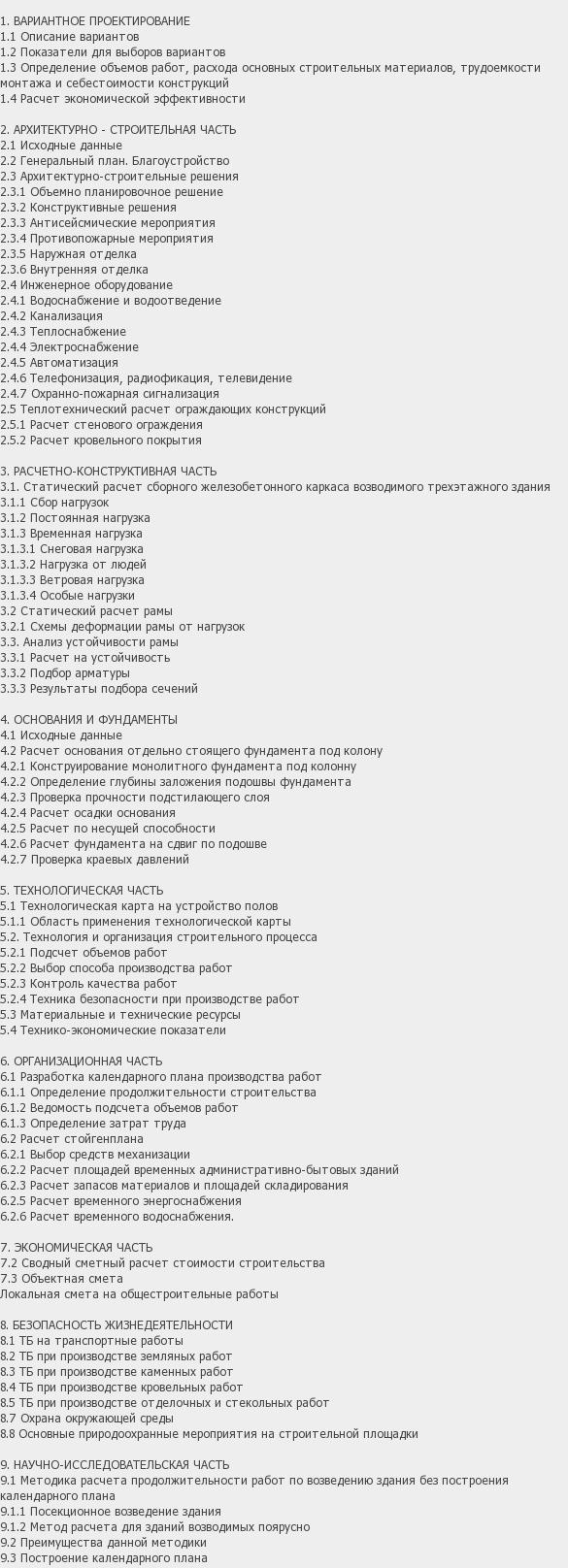

Дипломная работа включает в себя 10 чертежей в программе «AutoCad» и текстовый материал на 103 листах в программе «Microsoft Word».

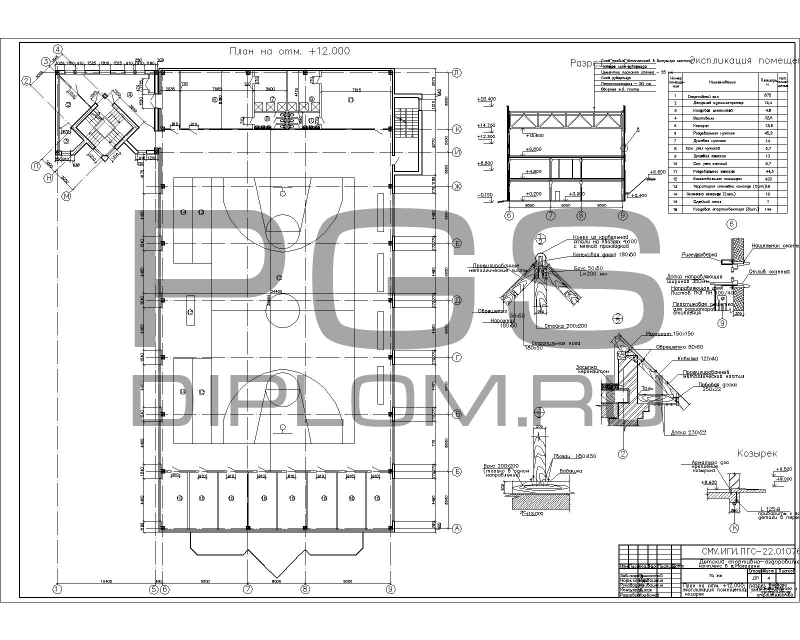

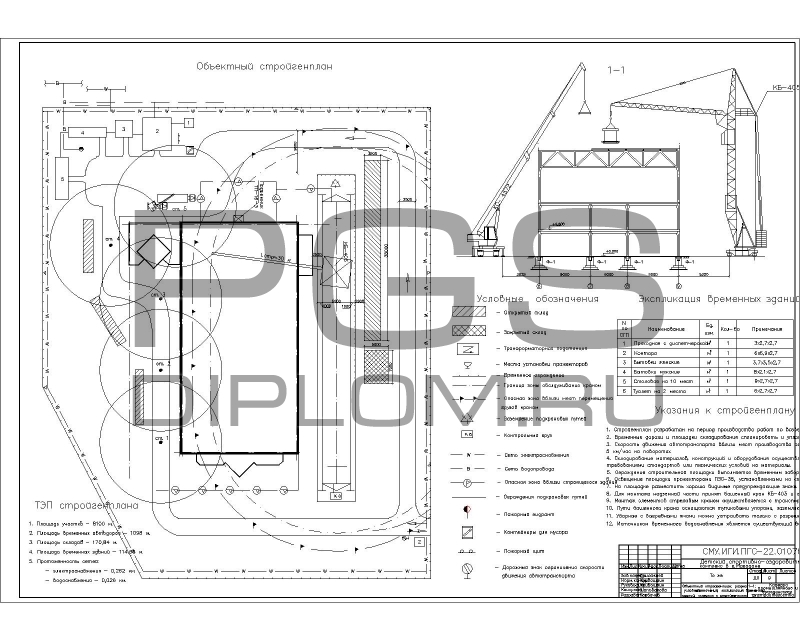

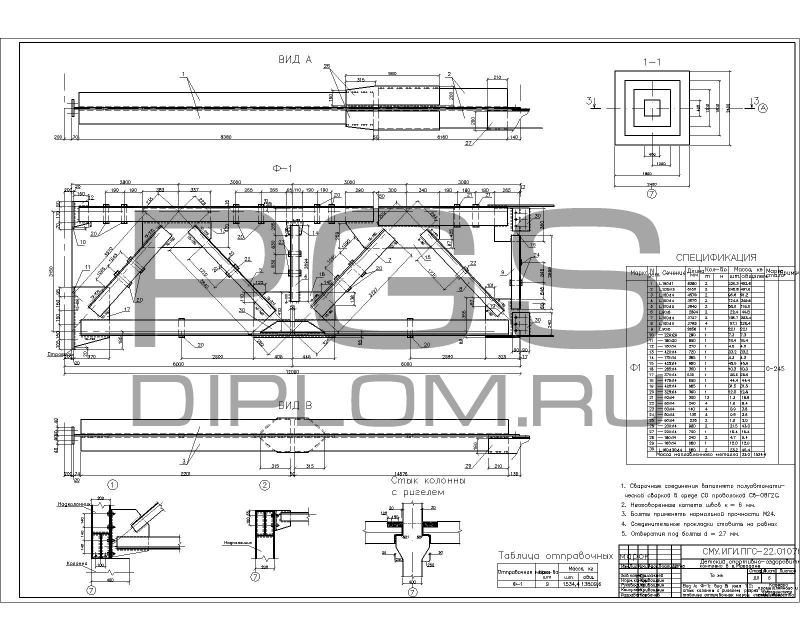

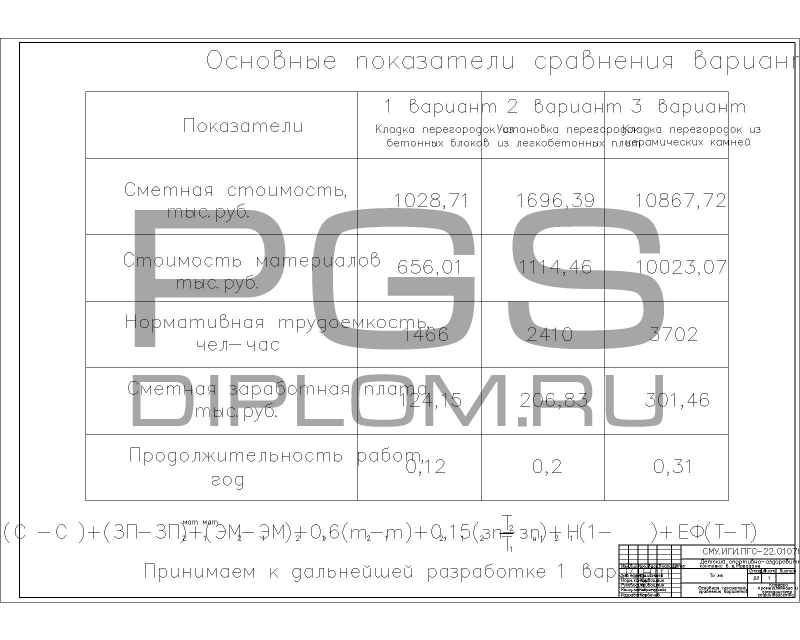

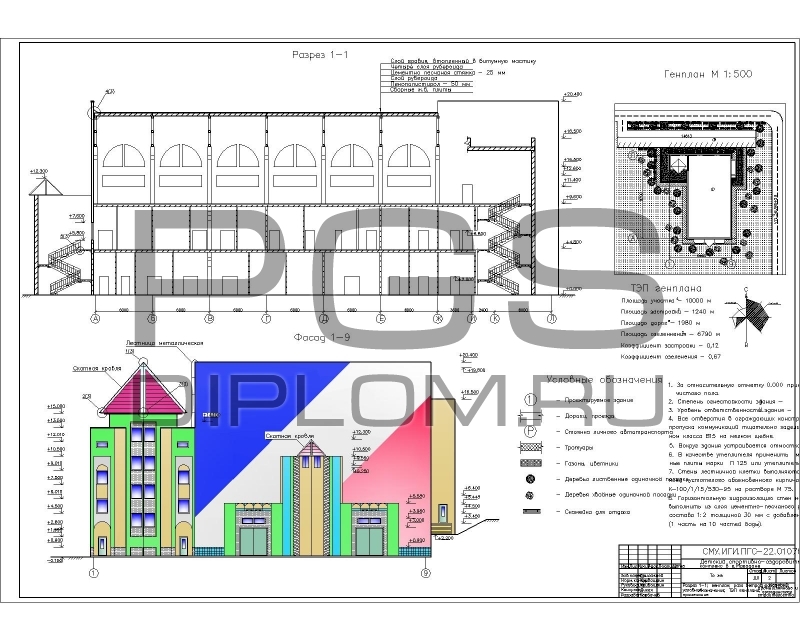

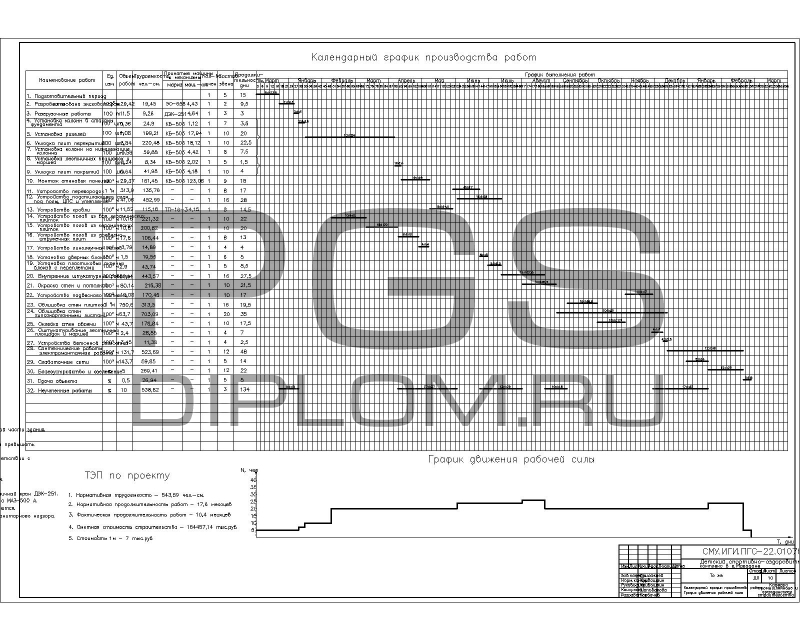

Состав чертежей: архитектура 3 листа, строительные конструкции 3 листа, сравнеие вариантов 1 лист, технология и организация строительства 3 листов.

Расчеты конструкций в дипломной работе выполнены програмными комплеками: «ЛИРА 9.2», «ЛИР-СТК», «ЛИР-АРМ».

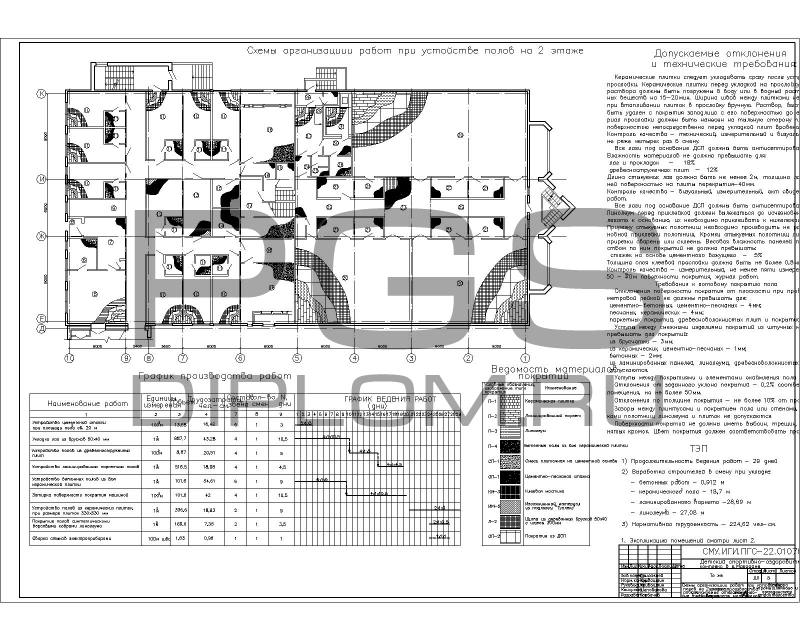

Технологическая карта разработана на устройство полов.

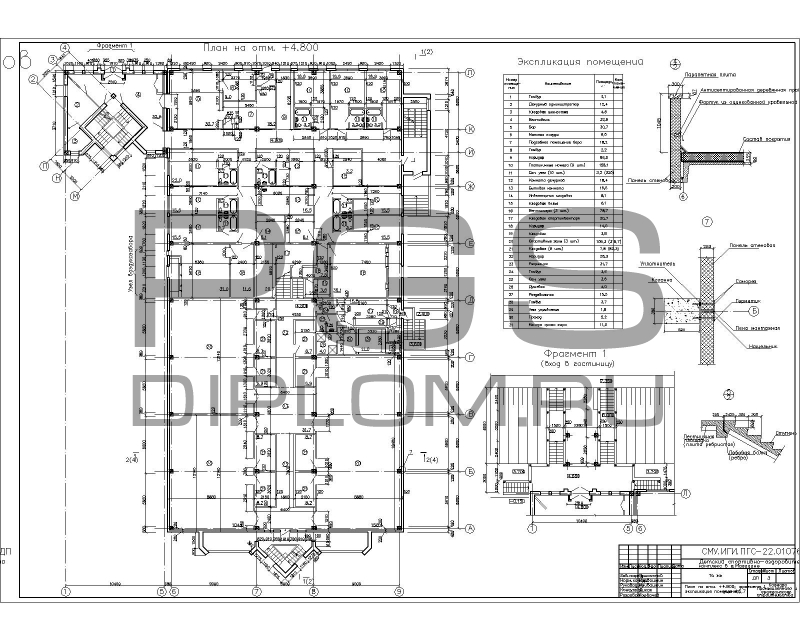

Объект представляет собой трехэтажное административное здание с размерами: длина – 48 м, ширина – 35,08 м, высота 20,4 м. Высоты этажей: 1 и 2 - 4,5 м, 3 - 9,2 м. На первом этаже располагаются: гардероб, зал ожидания, кабинет директора, кабинет для первичного осмотра и др. На втором этаже располагаются: кабинет дежурного администратора, кладовая ценностей, бар, моечная посуды, гостиничные номера и др. На третьем этаже располагаются: кабинет дежурного администратора, раздевальная мужская, душевая мужская, санузел мужской, раздевальная женская, душевая женская, санузел женский, кладовая спортинвентаря, баскетбольная площадка. Связь между этажами основного здания осуществляется по двум лестницам.

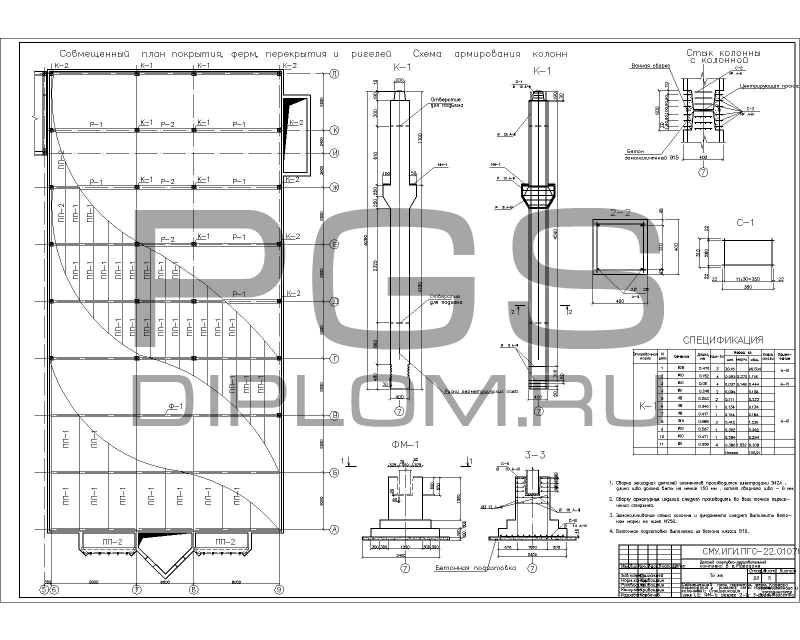

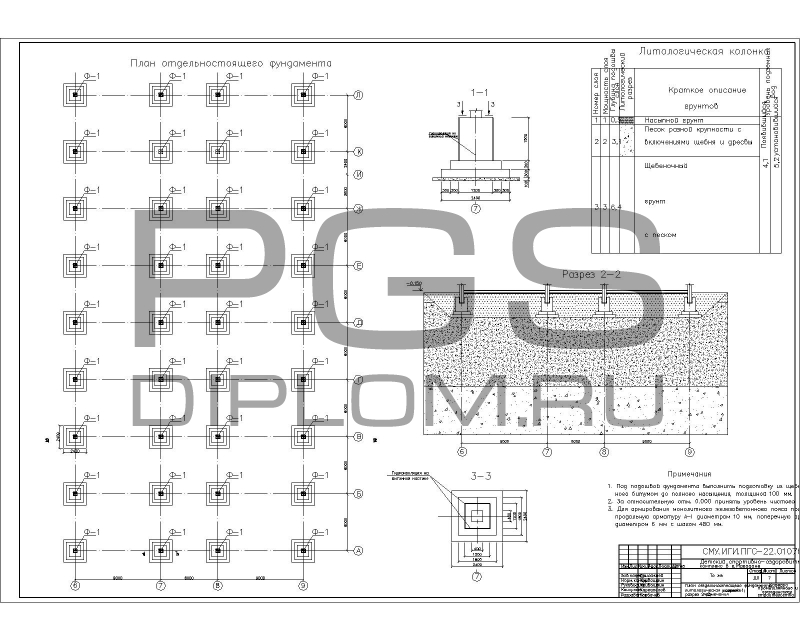

Конструктивная схема комплекса – каркасная, решенная в сборном железобетоне. Фундаменты – отдельностоящие стаканного типа. Колонны – железобетонные сечением 400x400 мм. Ригели – железобетонные сечением в виде тавра. Перекрытие – сборные железобетонные пустотные плиты. Покрытие – сборные железобетонные глухие плиты. Стеновое ограждение – стальные трехслойные панели типа «сэндвич», толщиной 200 мм. Перегородки выполнены из бетонных блоков, толщиной 120 мм. Лестницы – сборные железобетонные. Кровля – трёхслойная рулонная с утеплителем из пенополистирола. Система водоотвода – внутренняя.
