Проект №1-61 «Торговый центр в г. Архангельск»

Проект №1-61 «Торговый центр в г. Архангельск»
Проект №1-61 «Торговый центр в г. Архангельск»
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

5.000 руб.

КРАТКОЕ ОПИСАНИЕ

Чертежи и пояснительная записка диплома торгового центра с подземной автостоянкой размещены на нашем сайте готовых дипломов по специальности Промышленное и Гражданское Строительство.

В готовом проекте представлено 12 чертежей в программе «AutoCAD» и текстовый материал на 185 листах в программе «Microsoft Word».

Состав чертежей диплома: визуализация 2 листа, архитектура 4 листа, строительные конструкции 3 листа, технология и организация строительства 3 листа.

В технологической части проекта разработана тех. карта на выполнение кровельных работ. В организационной части проекта представлены стройгенплан, календарный план.

Торговый центр представляет собой здание сложной формы в плане с различной этажностью (4 и 5 этажей) и подвалом. Высота этажей составляет 4,2 м; высота подвала 2,7 м. В здании спроектирован атриум с эскалатором, что позволяет удобно и быстро перемещаться между этажами. На 1 этаже располагаются: магазин, кафе на 64 места, производственные цеха кафе, кладовые, подсобные и служебно-бытовые помещения магазина. Кроме этого, но первом этаже располагается фонтан. На 2, 3 и 4-ом этажах располагаются: торговые площади с кладовыми, подсобными и служебно-бытовыми помещениями. В подвальном этаже располагается подземная отапливаемая стоянка для автомобилей покупателей. Размеры здания: длина – 73,13 м, ширина – 40,37 м, высота – 26,25 м.

Конструктивная схема здания образована железобетонным каркасом из сборных и монолитных железобетонных колонн, сборных ригелей и сборно-монолитными железобетонными дисками перекрытий. Фундамент – свайный 350х350мм. Колонны – трубобетонные и железобетонные монолитные 440х440мм. Колонны выполнены из труб цилиндрической формы, заполненных бетоном, диаметр колонн - 530мм. Наружные стены многослойные, из силикатного кирпича, с утеплением навесным вентилируемым фасадом. Внутренние стены из силикатного кирпича толщиной 120 и 380мм. Плиты перекрытия из сборных железобетонных плит. Кровля — трехслойный ковер из изопласта, концы парапетных панелей закрыты листами из оцинкованного железа. Водосток внутренний - организованный.

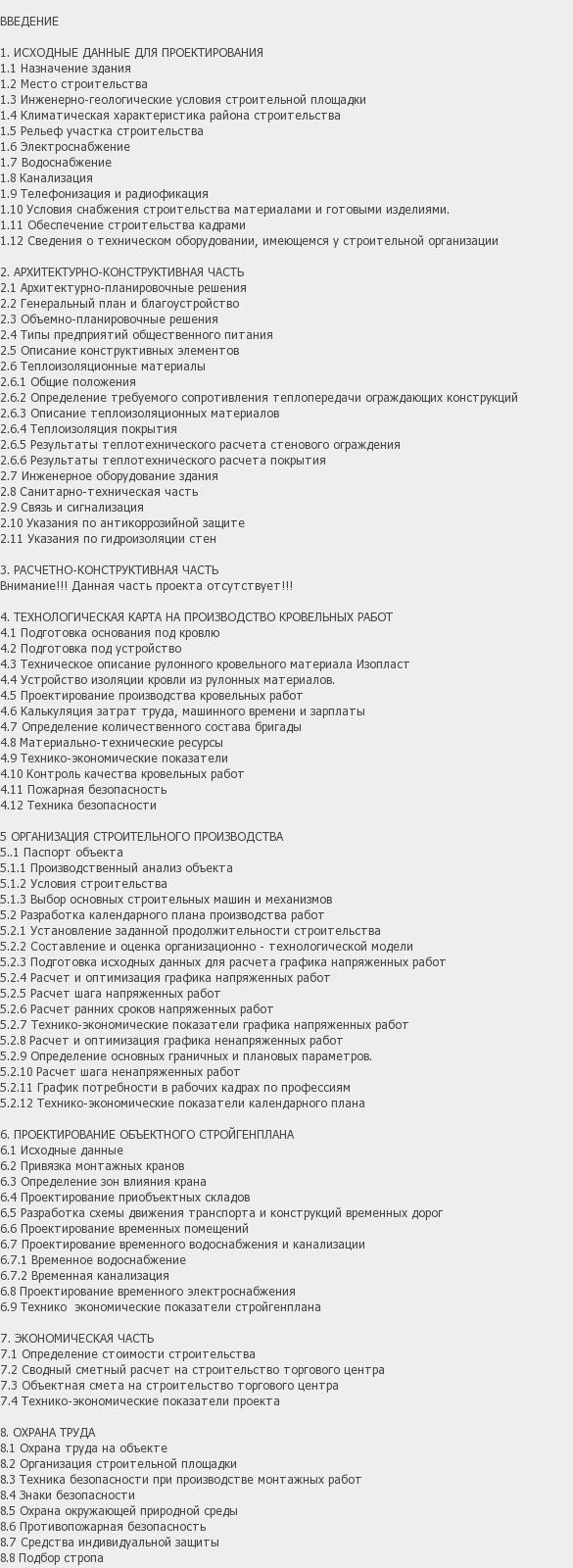

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
