Проект №1-56 "Административный корпус флота в г. Игрим"

Планы, разрезы, схемы и другие чертежи диплома здания администрации флота размешены на нашем сайте готовых дипломов ПГС.

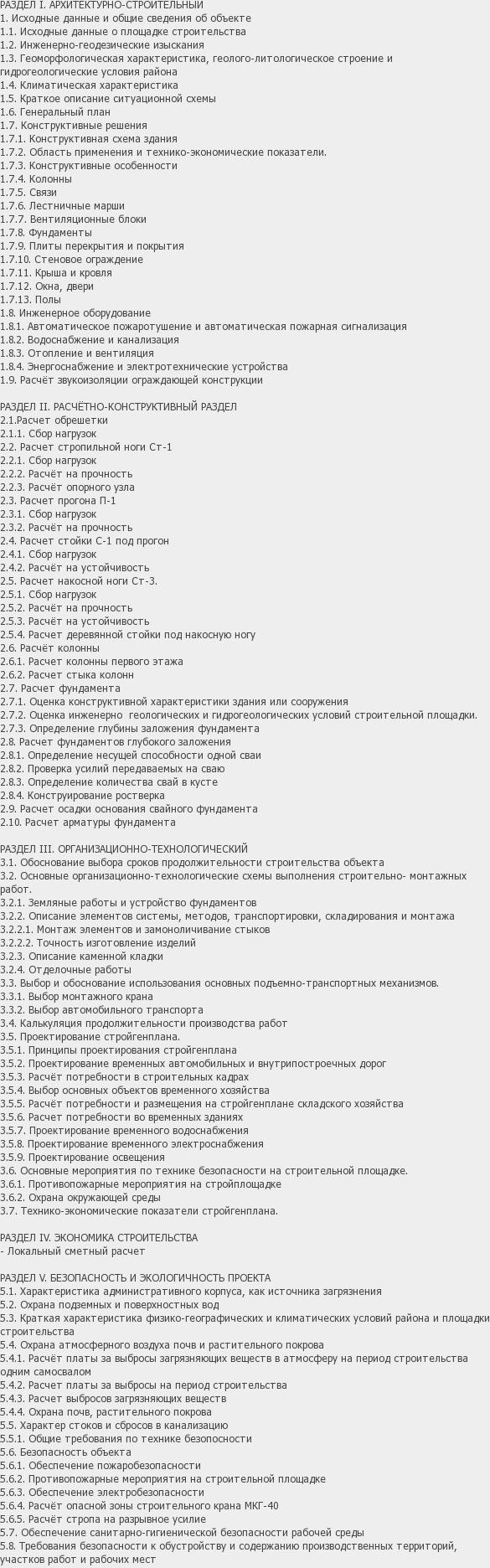

В дипломном проекте представлено 14 чертежей Автокада и текстового материала в «Word» на 118 листах.

Состав чертежей диплома: архитектура 8 листов, строительные конструкции 3 листа, организация строительства 3 листа.

Расчеты конструкций в дипломной работе выполнены ручным способом.

В организационной части проекта представлен генплан, стройгенплан, календарный план.

Проектируемое здание двухэтажное прямоугольной формы с пристроями круглой формы диаметром 8,2 м, входящем на одну треть в здание корпуса с тыльной части здания по углам. В здании предусматривается техническое подполье для разводки инженерных коммуникаций и мансарда. В здании административного корпуса имеются один главный вход и два служебных. Пристрои имеют вход с улицы на первом этаже и с основного здания на втором этаже. Двухэтажный корпус имеет размер в плане 21,0 х 42,0 м, максимальные размеры здания в осях (Д/Ш/В) – 44,2/22,1/11 метров.

Конструктивной основой здания служит пространственная несущая система – каркас. Фундаменты монолитные железобетонные свайные состоят из плитной части и подколонника. Колонны железобетонные сечением 300 x 300 мм. Перекрытия в здании выполнены из монолитных плит. Стеновое ограждение выполнено из ячеисто-бетонных блоков, кирпичные участки внутренних стен выполнены из кирпича. Крыша скатная по деревянным стропилам.
