Проект №1-40 "Спортивный комплекс бассейном в г. Благовещенск"

Диплом спортивного центра с бассейном содержит отличные чертежи, планов, разрезов, фасадов и др. чертежей выполненных в графическом редакторе AutoCAD.

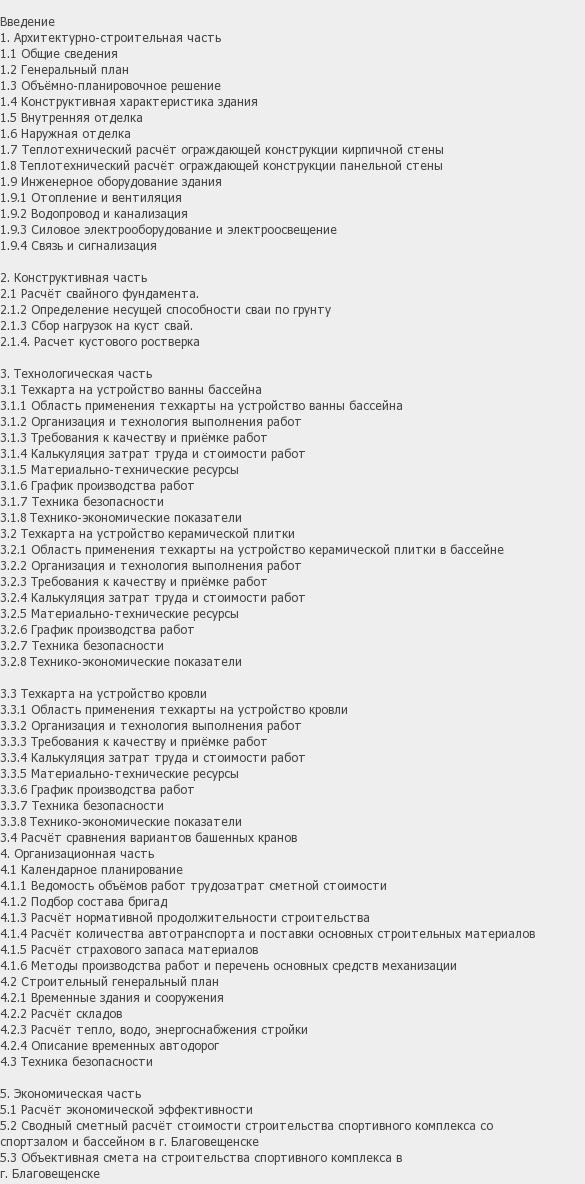

В дипломном проекте спорткомплекса реализовано 10 чертежей Автокада и текстового материала в программе «Word» на 144 листа.

Состав графической части проекта: архитектура 3 листа чертежей (в комплекте программные файлы визуализации объекта), строительных конструкций 2 листа чертежа, технологии производства – 3 листа чертежей, организации 2 листа чертежа.

Расчеты конструкций в проекте выполнены с использованием ПК «Лира».

В организационной части разработан календарный план работ, график потребности материала и автотранспорта, отельный лист чертежей занимает строительный генеральный план спорткомлекаса. В технологии разработаны ППРы на возведение бассейна, на монтаж металических ферм и панелей, на устройство керамического пола бассейна.

Здание спортивного кломплекса решено в двухэтажном и одноэтажном исполнении. Под бассейном проектируется технический подвал высотой 4,2 м. Спортивный зал в плане 36 х 18 м. Бассейн в плане 30х18м. Проектируемый спортивный центр прямоугольной конфигурации и имеет максимальные габаритные размеры в осях (Д/Ш/В) – 60,0/39,6/15,3 метров.

Конструктивная схема, с полным каркасом и самонесущими кирпичными наружными стенами. Фундаменты под колонный железобетонный стаканного типа, под стенами предусмотрен ленточный ростверк. Стены из кирпича. Перекрытие из сборных круглопустоных железобетонных плит. Покрытие над спортзалом укладывается по металлическим фермам, над бассейном укладываются панели типа КЖС. Кровля здания запроектирована бесчердачная совмещённая
