Проект №1-30 "Торгово - выставочный центр в г. Липецк"

В дипломе торгового центра в Липецке много чертежей планов этажей, несколько видов визуализации объекта и фасадов.

В объеме ВКР: 15 чертежей Автокад и 134 листа пояснительной записки в программе «MS Word» и «MS Excel».

Чертежи диплома: архитектура 9 чертежей, строительных конструкций 4 чертежа, организационной части 2 чертежа.

Расчет конструкций диплома произведен с помощь программы «РАМА».

В организационной части выполнен сетевой график и строительный генеральный план строительства торгового центра. В экономической части рассчитана локальная смета на общестроительные работы.

Торговый центр шести этажный с цокольным этажом. Цокольные и первый этаж занимает 2-ух ярусный супермаркет, второй и третий этаж занимает 2-ух ярусное кафе на 120 человек. На четвертом и пятом этаже предусмотрены офисные помещения. Проектируемый торговый центр имеет максимальные габаритные размеры в осях (Д/Ш/В) – 27,4/24,0/24,5 метров.

Конструктивная схема объекта из железобетонного каркаса. В основе конструкции железобетонная четырех пролетная рама с шагом 6 м. Фундаменты под колонны столбчатого типа, под стены ленточные сборные. Стены из силикатного кирпича толщиной 380 мм, с утеплителем. Кровля совмещенная плоская.

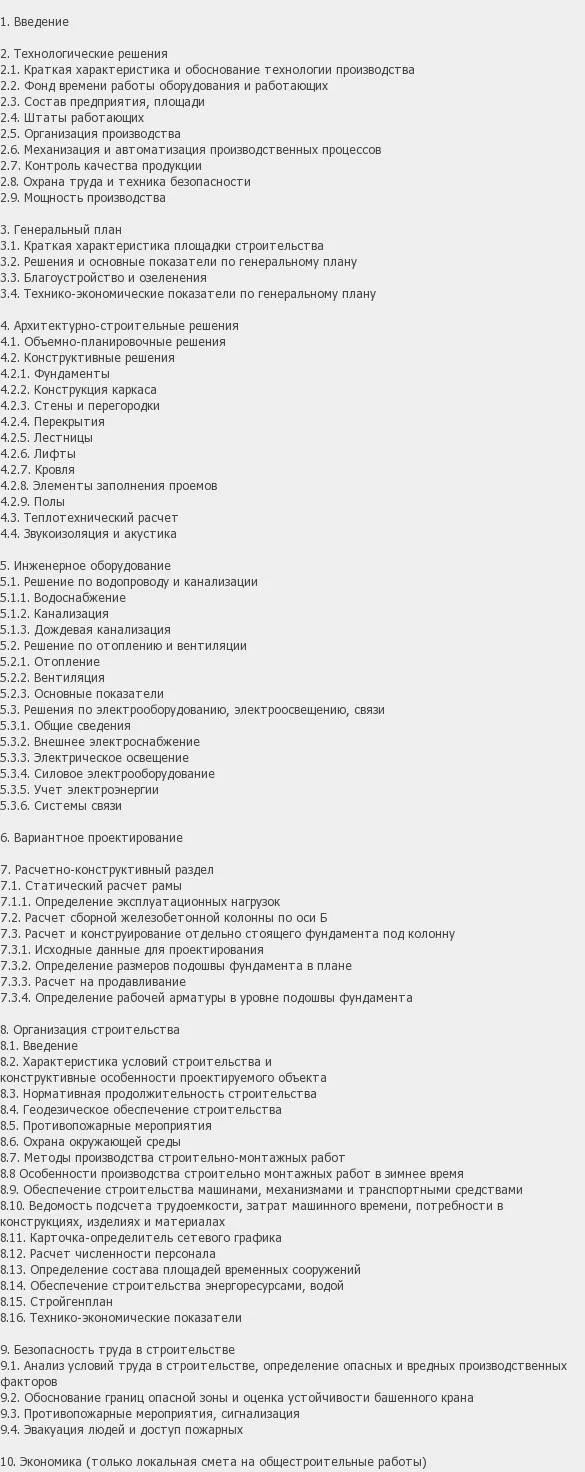

1. Введение

2. Технологические решения
2.1. Краткая характеристика и обоснование технологии производства
2.2. Фонд времени работы оборудования и работающих
2.3. Состав предприятия, площади
2.4. Штаты работающих
2.5. Организация производства
2.6. Механизация и автоматизация производственных процессов
2.7. Контроль качества продукции
2.8. Охрана труда и техника безопасности
2.9. Мощность производства

3. Генеральный план
3.1. Краткая характеристика площадки строительства
3.2. Решения и основные показатели по генеральному плану
3.3. Благоустройство и озеленения
3.4. Технико-экономические показатели по генеральному плану

4. Архитектурно-строительные решения
4.1. Объемно-планировочные решения
4.2. Конструктивные решения
4.2.1. Фундаменты
4.2.2. Конструкция каркаса
4.2.3. Стены и перегородки
4.2.4. Перекрытия
4.2.5. Лестницы
4.2.6. Лифты
4.2.7. Кровля
4.2.8. Элементы заполнения проемов
4.2.9. Полы
4.3. Теплотехнический расчет
4.4. Звукоизоляция и акустика

5. Инженерное оборудование
5.1. Решение по водопроводу и канализации
5.1.1. Водоснабжение
5.1.2. Канализация
5.1.3. Дождевая канализация
5.2. Решение по отоплению и вентиляции
5.2.1. Отопление
5.2.2. Вентиляция
5.2.3. Основные показатели
5.3. Решения по электрооборудованию, электроосвещению, связи
5.3.1. Общие сведения
5.3.2. Внешнее электроснабжение
5.3.3. Электрическое освещение
5.3.4. Силовое электрооборудование
5.3.5. Учет электроэнергии
5.3.6. Системы связи

6. Вариантное проектирование

7. Расчетно-конструктивный раздел
7.1. Статический расчет рамы
7.1.1. Определение эксплуатационных нагрузок
7.2. Расчет сборной железобетонной колонны по оси Б
7.3. Расчет и конструирование отдельно стоящего фундамента под колонну
7.3.1. Исходные данные для проектирования
7.3.2. Определение размеров подошвы фундамента в плане
7.3.3. Расчет на продавливание
7.3.4. Определение рабочей арматуры в уровне подошвы фундамента

8. Организация строительства
8.1. Введение
8.2. Характеристика условий строительства и
конструктивные особенности проектируемого объекта
8.3. Нормативная продолжительность строительства
8.4. Геодезическое обеспечение строительства
8.5. Противопожарные мероприятия
8.6. Охрана окружающей среды
8.7. Методы производства строительно-монтажных работ
8.8 Особенности производства строительно монтажных работ в зимнее время
8.9. Обеспечение строительства машинами, механизмами и транспортными средствами
8.10. Ведомость подсчета трудоемкости, затрат машинного времени, потребности в конструкциях, изделиях и материалах
8.11. Карточка-определитель сетевого графика
8.12. Расчет численности персонала
8.13. Определение состава площадей временных сооружений
8.14. Обеспечение строительства энергоресурсами, водой
8.15. Стройгенплан
8.16. Технико-экономические показатели

9. Безопасность труда в строительстве
9.1. Анализ условий труда в строительстве, определение опасных и вредных производственных факторов
9.2. Обоснование границ опасной зоны и оценка устойчивости башенного крана
9.3. Противопожарные мероприятия, сигнализация
9.4. Эвакуация людей и доступ пожарных

10. Экономика (только локальная смета на общестроительные работы)
