Проект №1-299 "Реконструкция общественного здания в Кировском районе г. Саратова"

Проект №1-299 "Реконструкция общественного здания в Кировском районе г. Саратова"
Проект №1-299 "Реконструкция общественного здания в Кировском районе г. Саратова"
Скачать демо-версию
Смотреть состав чертежей или абсолютно БЕСПЛАТНО скачать DEMO версию понравившегося Вам диплома Вы можете, нажав на соответствующие кнопки.
Для покупки диплома нажмите кнопку "В КОРЗИНУ", после чего Вы будете перенаправлены на страницу оформления заказа.

Цена:

4.000 руб.

КРАТКОЕ ОПИСАНИЕ

Проект реконструкции общественного здания научной библиотеки представляет собой четырехэтажное здание с подвалом. Здание в плане имеет сложную форму: два «крыла» и центральная часть в виде круга, с размерами в разбивочных осях 55,96 м х 65,46 м, высотой 27,47 м. Реконструируемое здание находится на территории студенческого комплекса, так же на территории много похожих 4-этажных зданий различной конфигурации составляющие архитектурный ансамбль. Планировочное решение здания коридорного типа.

Конструктивная схема здания – смешанная. Фундаменты ленточные и столбчатые из монолитного железобетона. Наружные, внутренние стены и перегородки в цокольной части здания выполнены из монолитного железобетона и керамического кирпича на цементно-песчаном растворе. Ширина фундамента по наружной части составляет 800 мм. Стены выше отм. 0.000 выполнены из силикатного кирпича на цементно-песчаном растворе. Перемычки – железобетонные и арочные из кирпича. Наружные стены частично оштукатурены цементно-песчаным раствором. Перегородки выполнены из силикатного кирпича на цементно-песчаном растворе. Перекрытия выполнены из монолитного железобетона толщиной 180-220 мм кессонного типа. Колонны выполнены из монолитного железобетона, столбы – из керамического кирпича с армированием на цементно-песчаном растворе. Кровля – стальная по деревянной обрешетке.

В проекте 17 чертежей в программе «AutoCAD» и 197 листа записки в «MS Word».

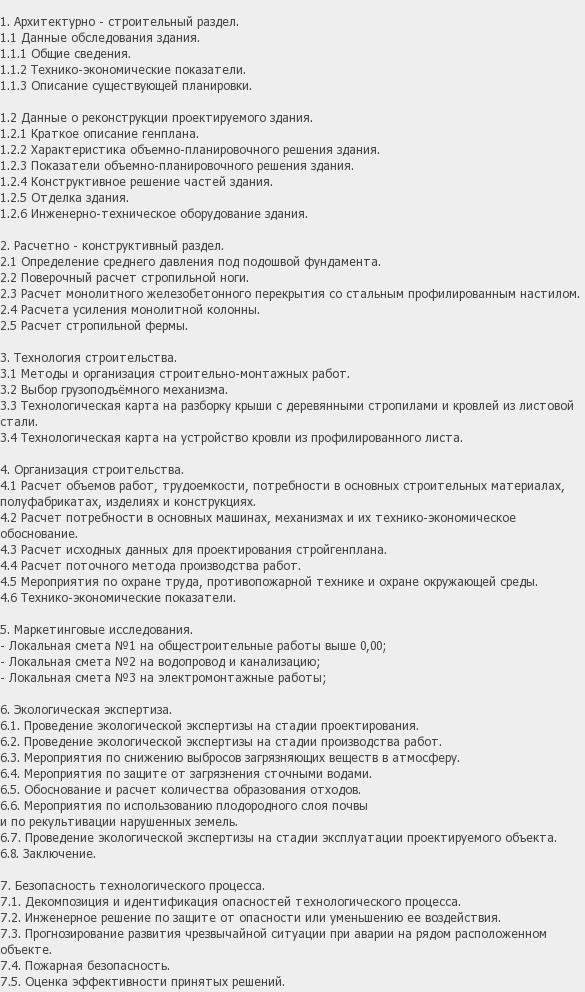

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
