Проект №1-230 "Автосалон с подземной парковкой в г. Владимир"

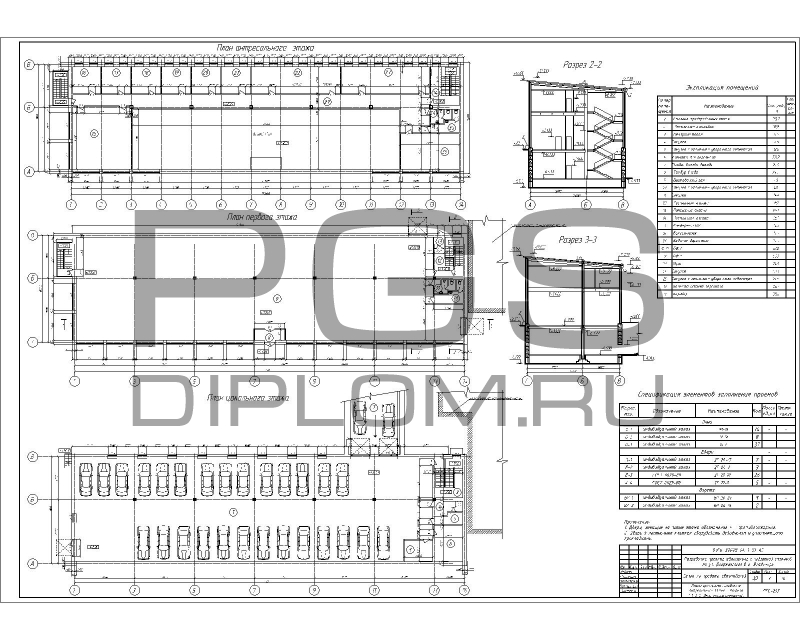

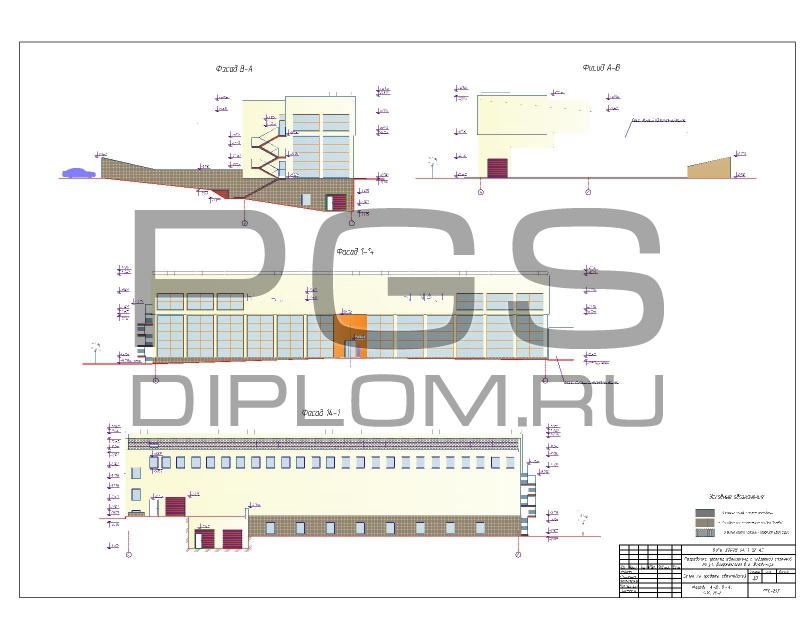

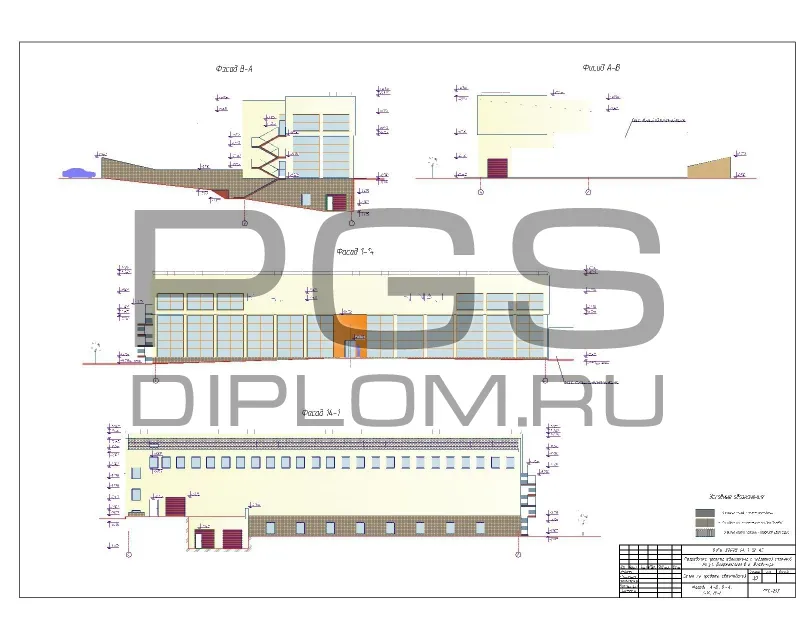

Здание автосалона является отличной темой диплома по специальности ПГС, в дипломной работе выполнены качественные чертежи архитектурной части в частности планы, фасады и разрезы здания.

В ВКР по специальности ПГС входят 15 чертежей Автокад и 75 листов записки в программном комплексе «MS Office Word и Excel». (ъ)

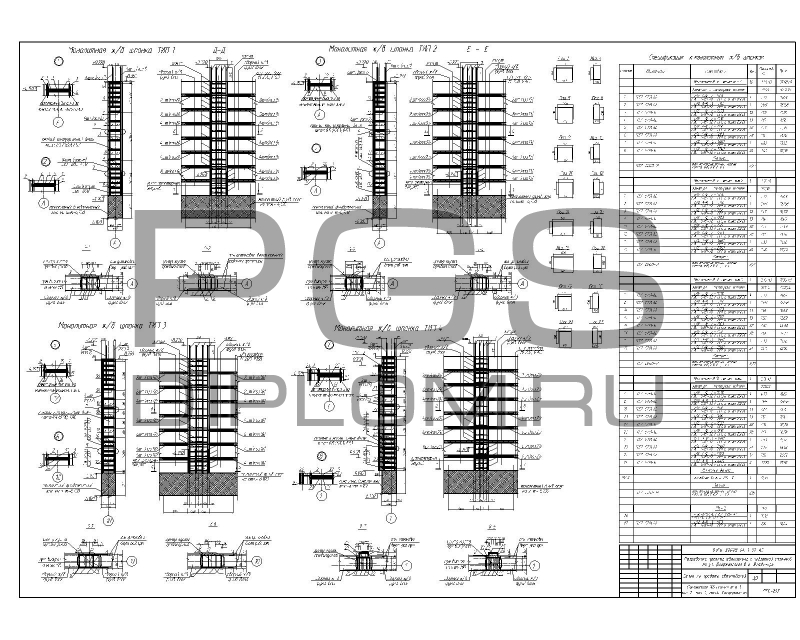

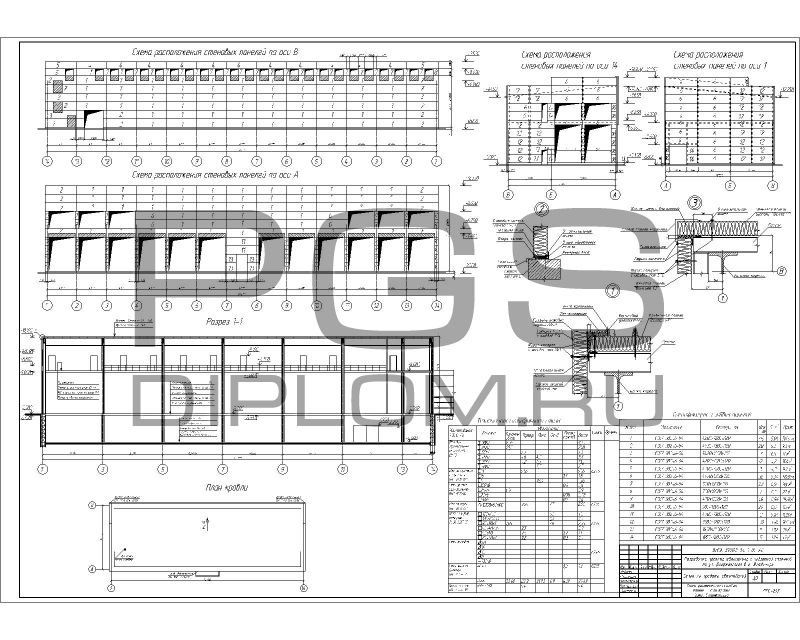

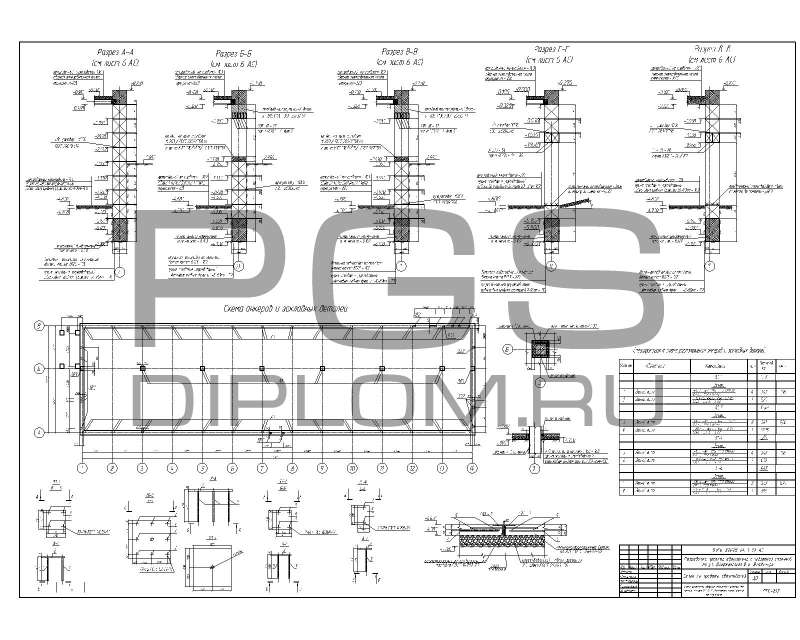

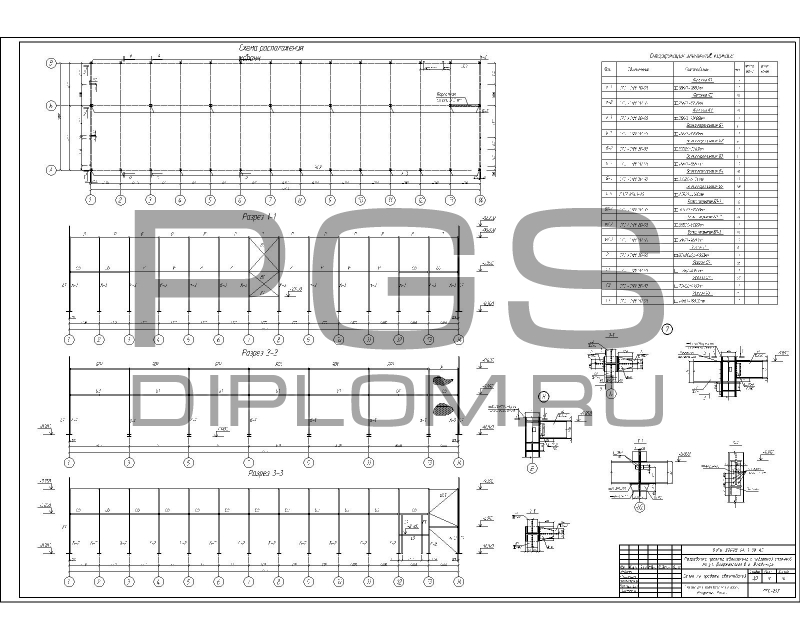

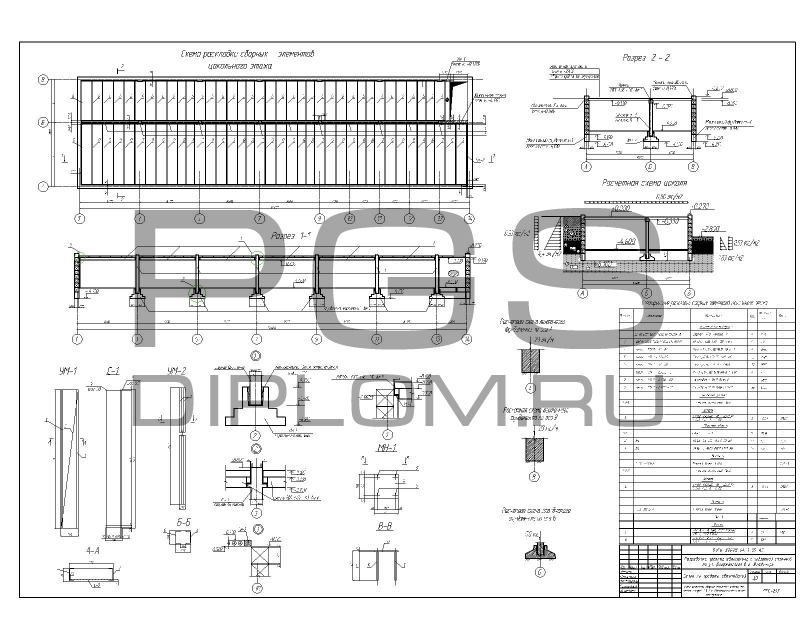

В дипломном проекте представлено: архитектурной часть - 4 чертежа, расчет стройконструкций - 8 чертежей, технологической и организационной части - 3 чертежа.

Для расчета строительных конструкции программны не применялись.

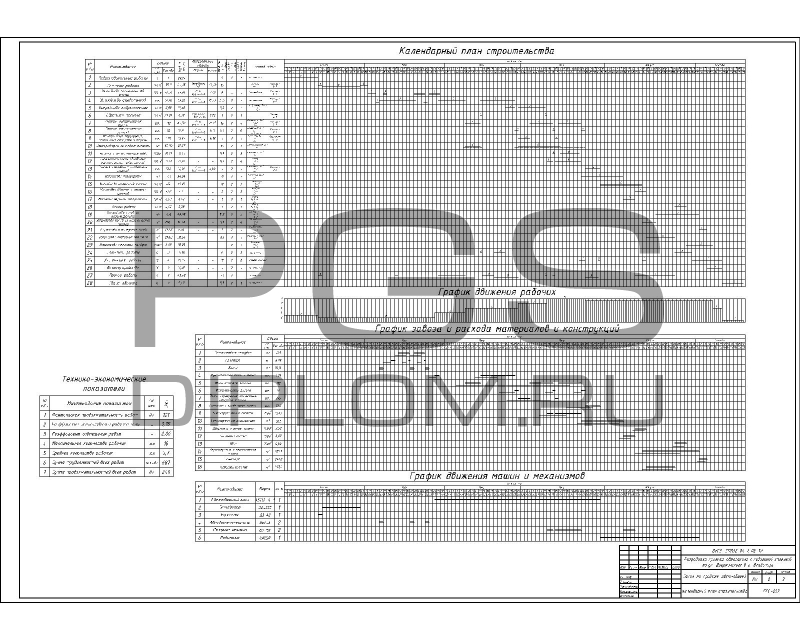

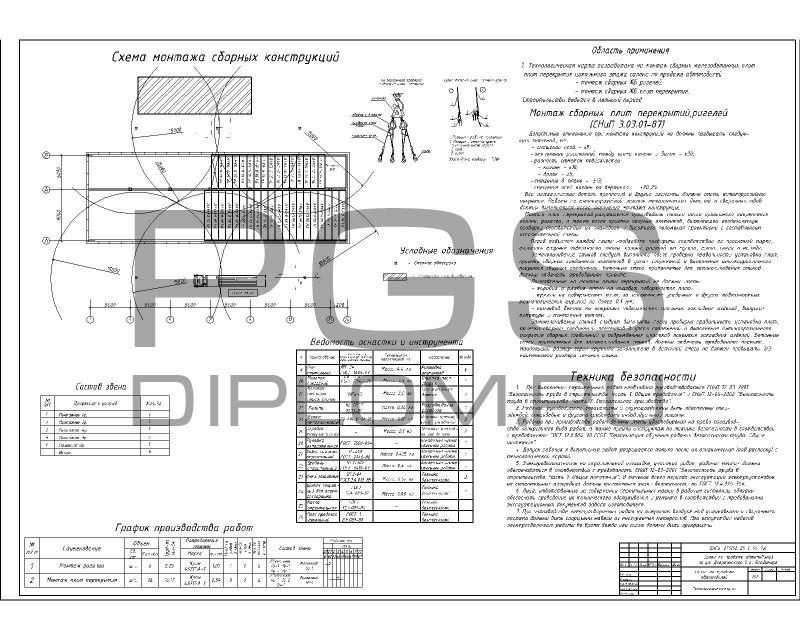

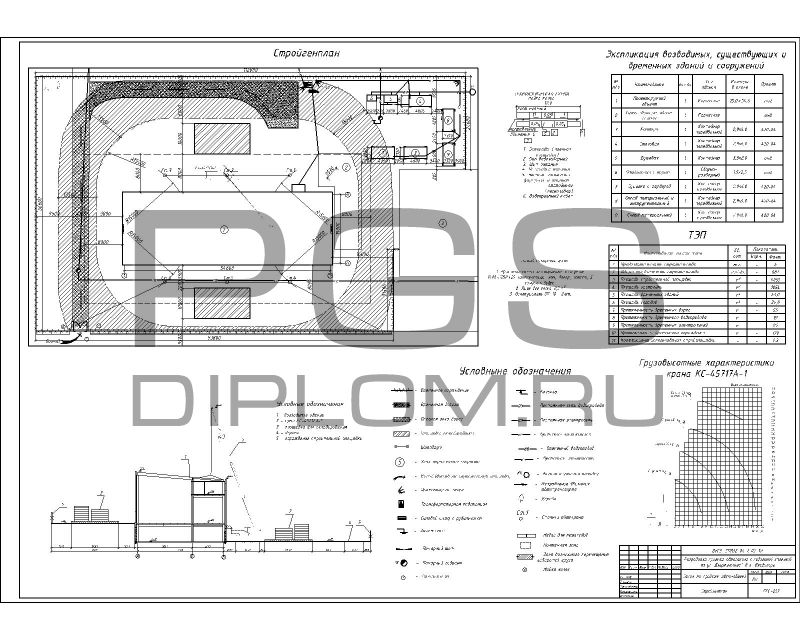

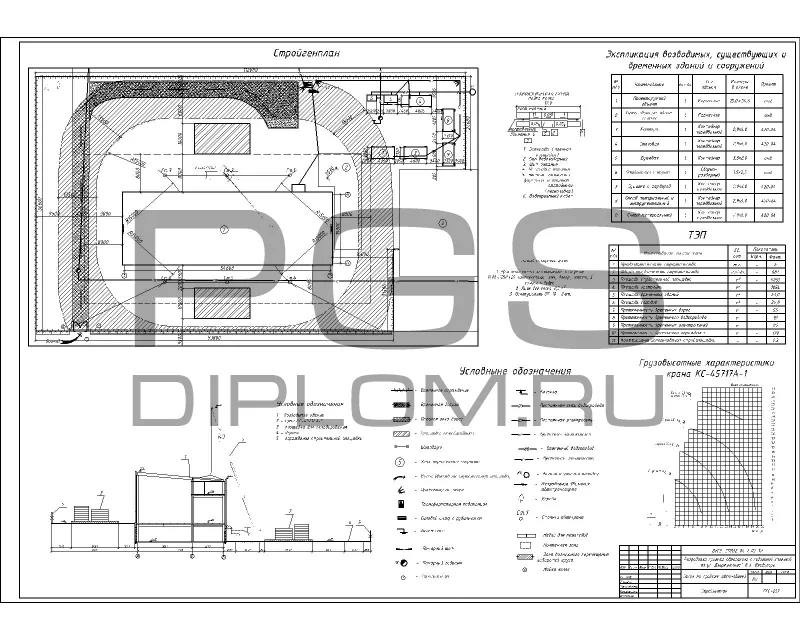

В технологической части проекта выполнен ППР на монтаж жб плит перекрытия цокольного этаж. В организационной части разработан календарный план строительства, график движения рабочих, график завоза и расходов материалов и конструкций и график движения машин и механизмов. На отдельном листе выполнен строительный генеральный план автосалона.

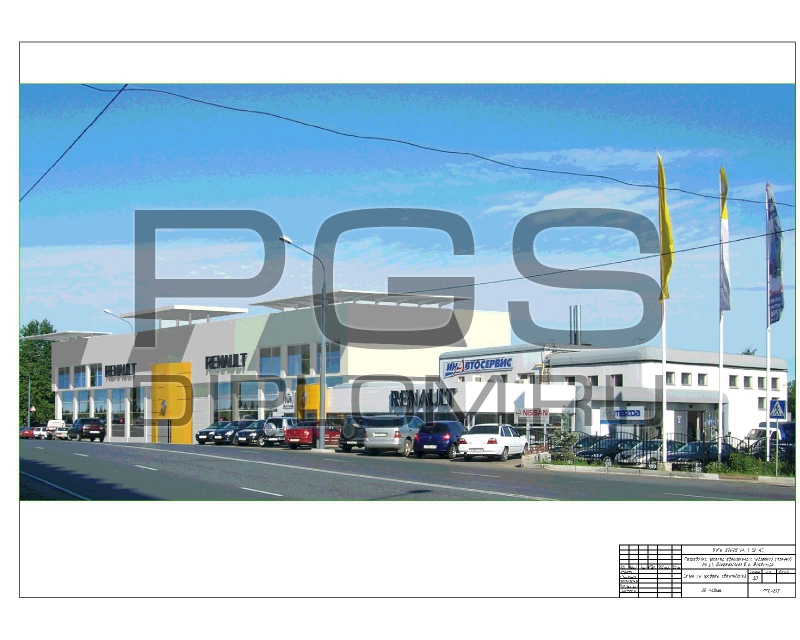

Здание автосалона односекционное трехэтажное с цокольным этажом высотой 4,6 метра. Шаг колонн первого этажа в продольном направлении 4200 м и 8400 м, в поперечном 6000 м и 9000 м. Цокольный этаж служит подземным гаражом, который предназначен для размещения подготовленных к продаже автомобилей. На первом этаже предусмотрен выставочный зал, а на антресольном этаже предусмотрен офисные помещения. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 54,6/15,0/12,1 метров.

Конструктивная схема автомобильного салона - с полным металлическим каркасом и с наружными и внутренними стенами. Фундаменты монолитные ленточные, под колоннами отдельно стоящие столбчатые. Наружные стены и покрытие – трехслойные структурные панели. Перекрытие монолитное по профнастилу. Крыша плоская.

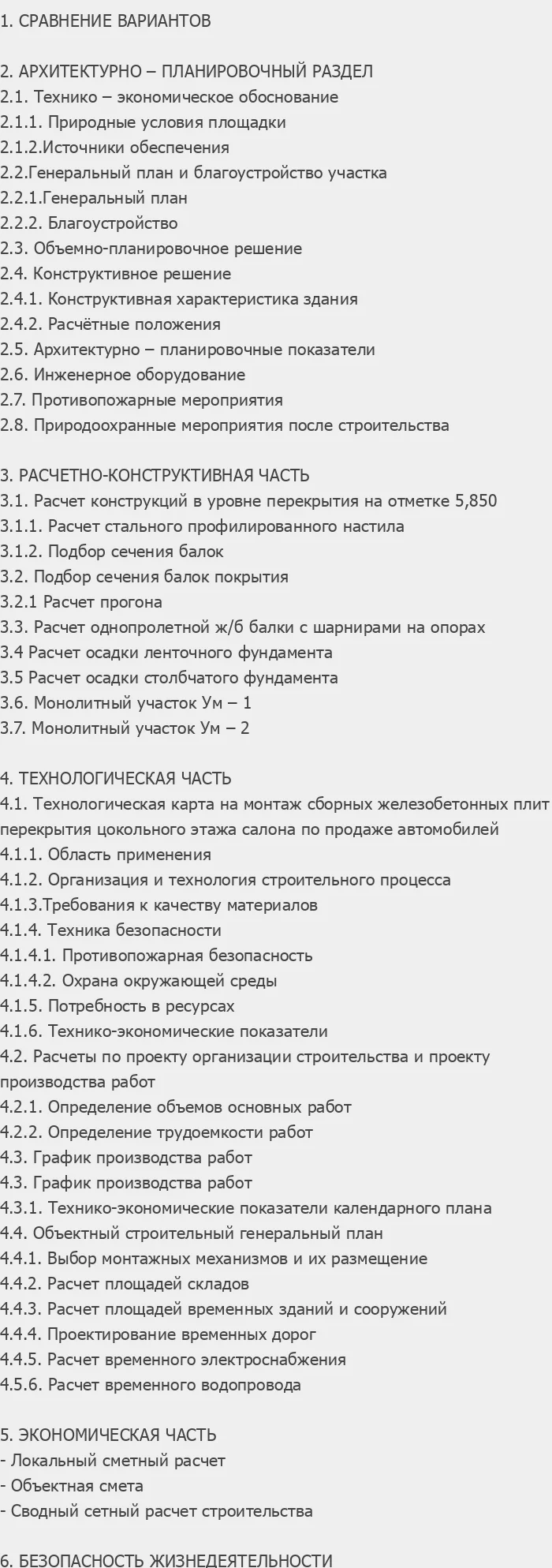

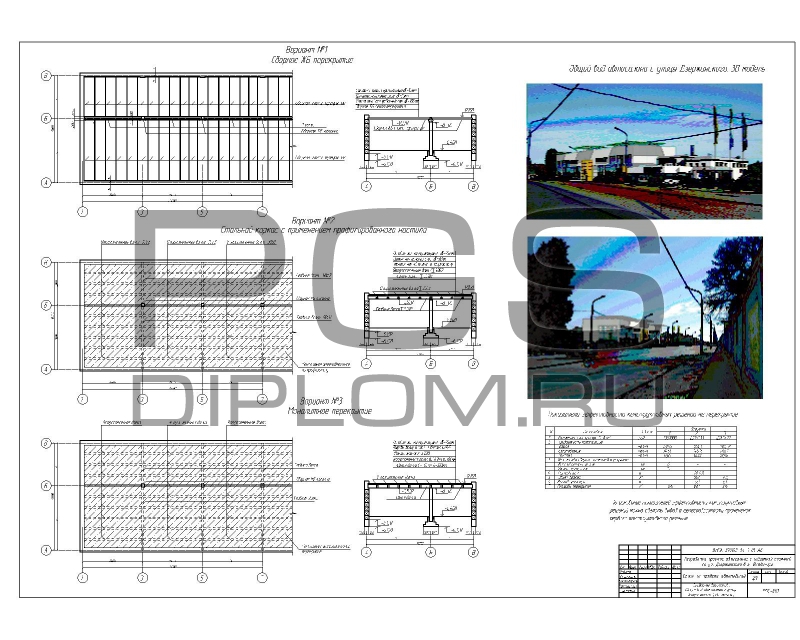

1. СРАВНЕНИЕ ВАРИАНТОВ

2. АРХИТЕКТУРНО – ПЛАНИРОВОЧНЫЙ РАЗДЕЛ
2.1. Технико – экономическое обоснование
2.1.1. Природные условия площадки
2.1.2.Источники обеспечения

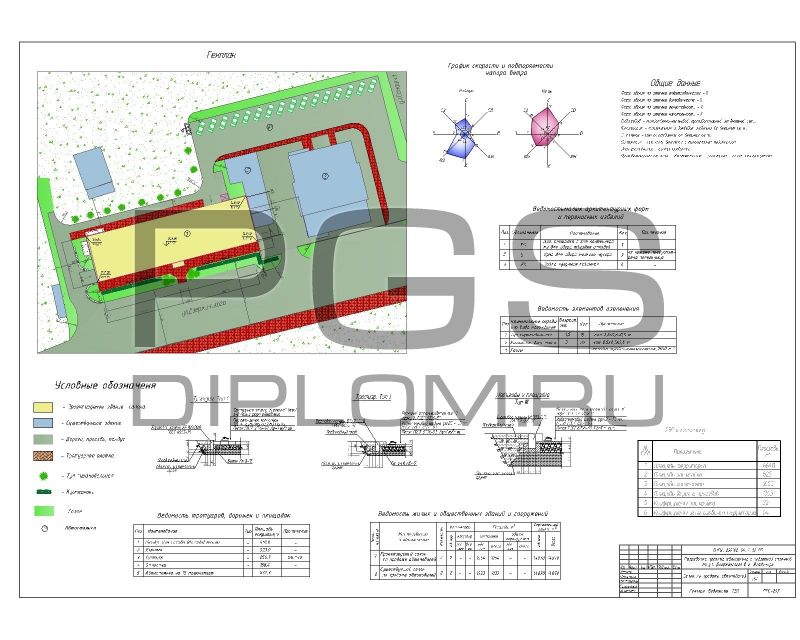

2.2.Генеральный план и благоустройство участка
2.2.1.Генеральный план
2.2.2. Благоустройство
2.3. Объемно-планировочное решение
2.4. Конструктивное решение
2.4.1. Конструктивная характеристика здания
2.4.2. Расчётные положения
2.5. Архитектурно – планировочные показатели
2.6. Инженерное оборудование
2.7. Противопожарные мероприятия
2.8. Природоохранные мероприятия после строительства

3. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ

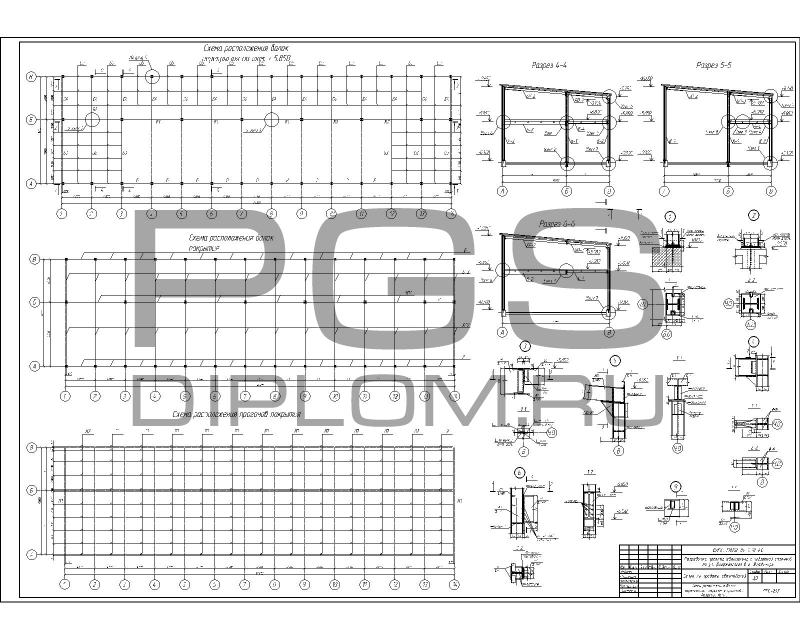

3.1. Расчет конструкций в уровне перекрытия на отметке 5,850
3.1.1. Расчет стального профилированного настила
3.1.2. Подбор сечения балок
3.2. Подбор сечения балок покрытия
3.2.1 Расчет прогона
3.3. Расчет однопролетной ж/б балки с шарнирами на опорах

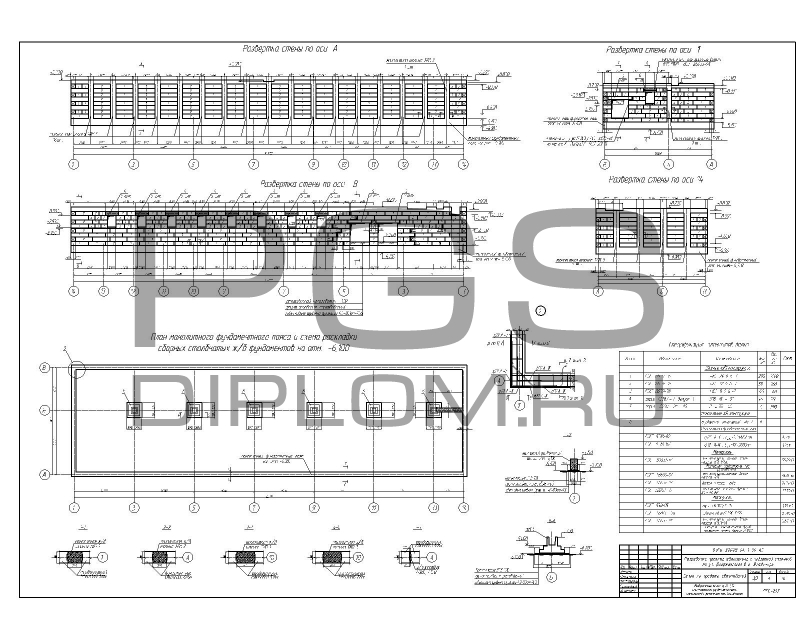

3.4 Расчет осадки ленточного фундамента
3.5 Расчет осадки столбчатого фундамента
3.6. Монолитный участок Ум – 1
3.7. Монолитный участок Ум – 2

4. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
4.1. Технологическая карта на монтаж сборных железобетонных плит перекрытия цокольного этажа салона по продаже автомобилей
4.1.1. Область применения
4.1.2. Организация и технология строительного процесса
4.1.3.Требования к качеству материалов
4.1.4. Техника безопасности
4.1.4.1. Противопожарная безопасность
4.1.4.2. Охрана окружающей среды
4.1.5. Потребность в ресурсах
4.1.6. Технико-экономические показатели
4.2. Расчеты по проекту организации строительства и проекту производства работ
4.2.1. Определение объемов основных работ
4.2.2. Определение трудоемкости работ
4.3. График производства работ
4.3. График производства работ
4.3.1. Технико-экономические показатели календарного плана
4.4. Объектный строительный генеральный план
4.4.1. Выбор монтажных механизмов и их размещение
4.4.2. Расчет площадей складов
4.4.3. Расчет площадей временных зданий и сооружений
4.4.4. Проектирование временных дорог
4.4.5. Расчет временного электроснабжения
4.5.6. Расчет временного водопровода

5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
- Локальный сметный расчет
- Объектная смета
- Сводный сетный расчет строительства

6. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
