Проект №1-228 "Многозальный кинотеатр в г. Санкт-Петербург"

В дипломной работе разработаны чертежи планов многозального кинотеатра городе Санкт – Петербурге.

В дипломе ПГС содержится 157 листов пояснительной записки в программе «MS Word» и 14 чертежей в Автокаде.

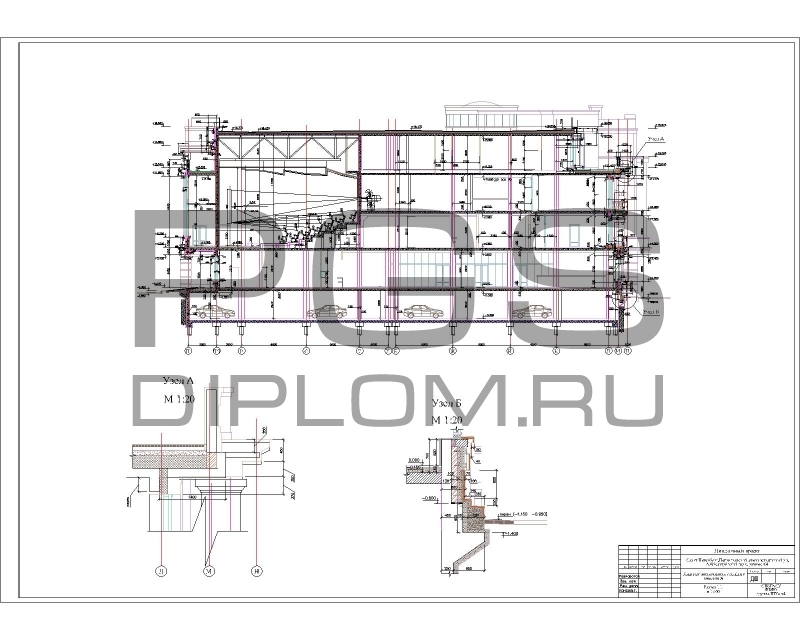

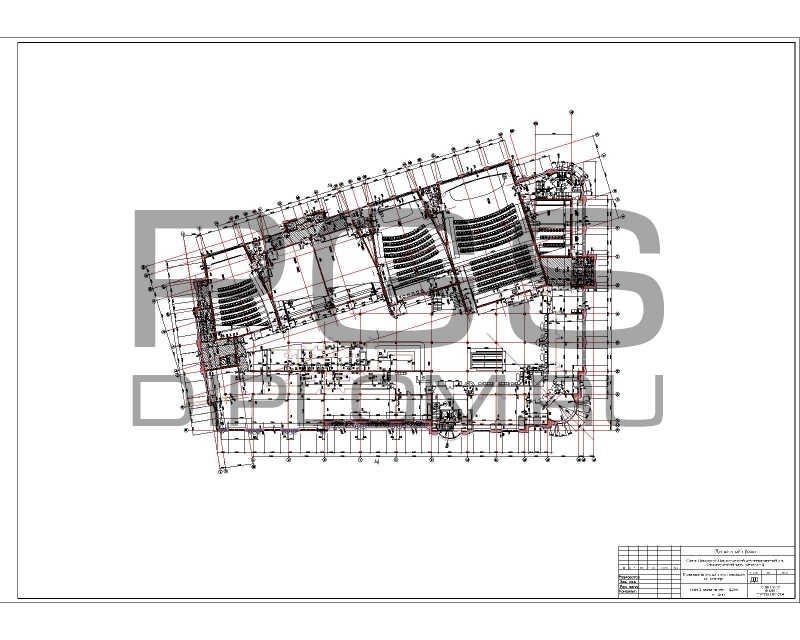

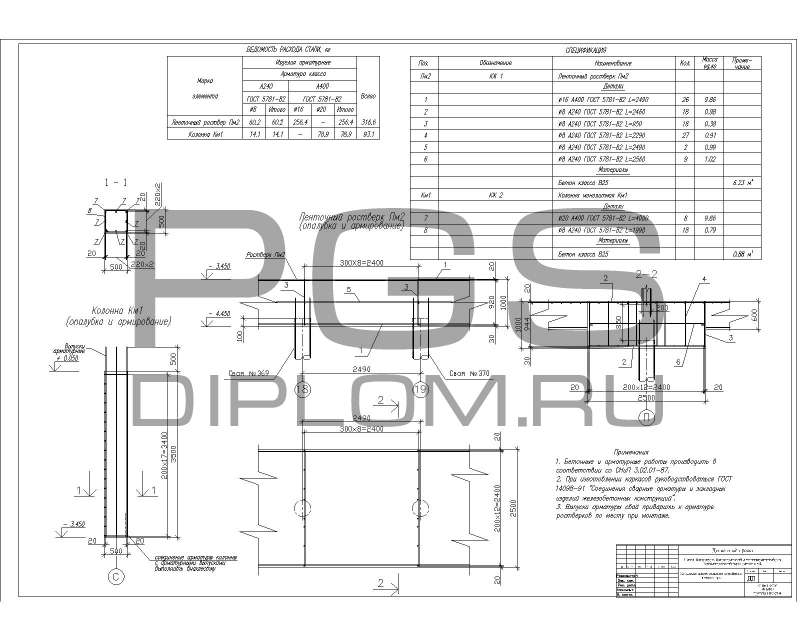

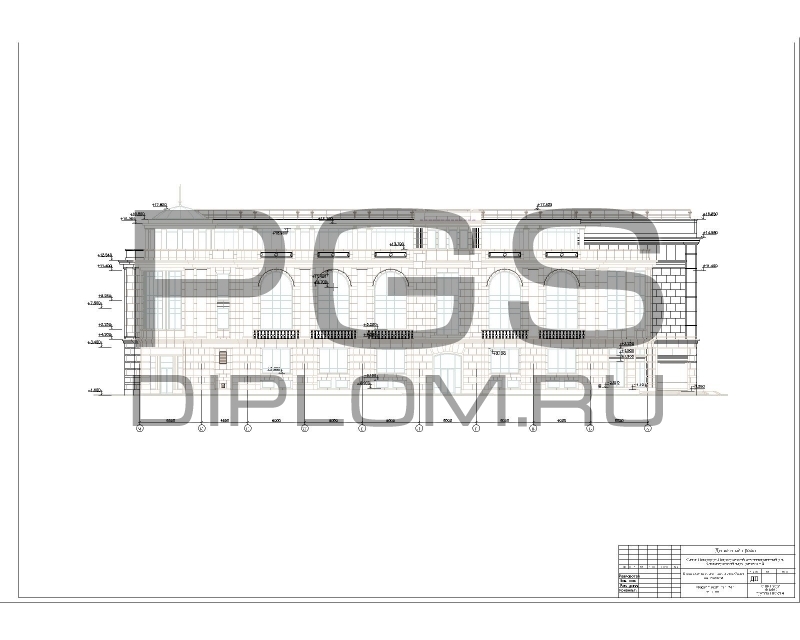

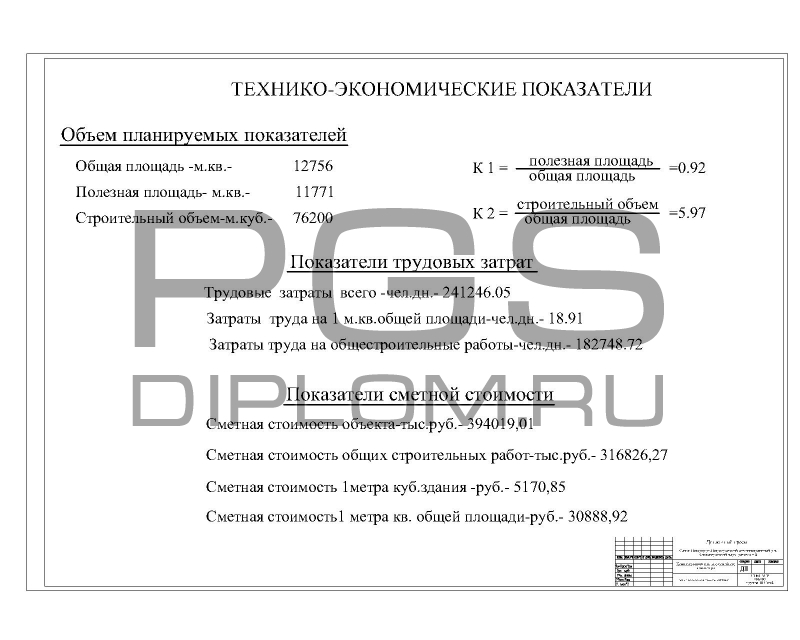

Состав чертежей проекта: архитектура 6 листов, строительных конструкций 4 листа, технологии производства и организации строительства 3 листа и 1 листе представлен ТЭП проекта.

Расчеты конструкций в проекте выполнены без использования автоматизированных программ.

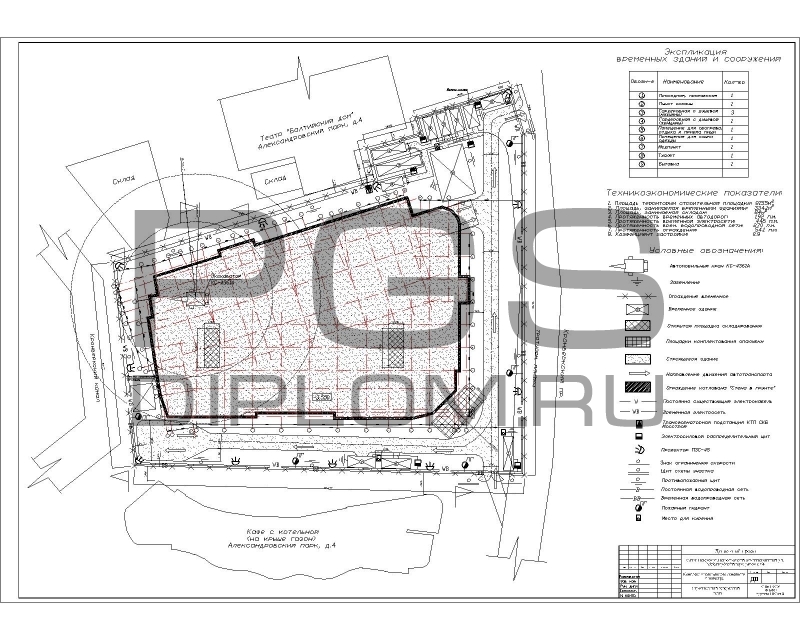

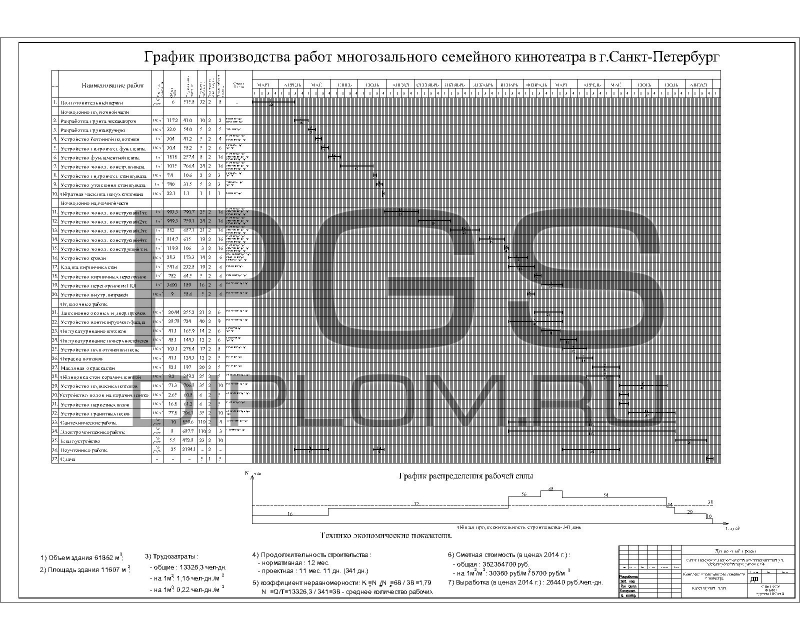

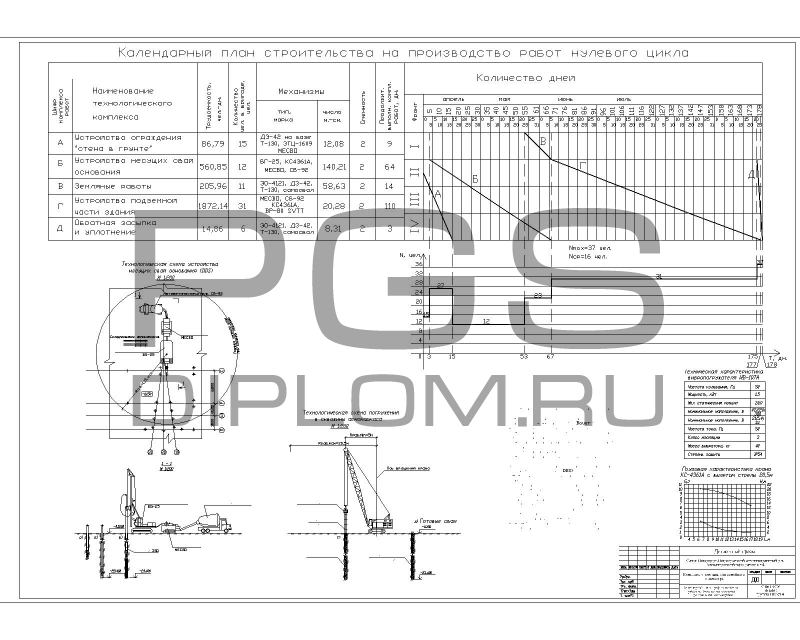

В технологической части проекта разработан ППР на монтаж буронабивных свай. В организационной части разработан календарный план работ, строительный генеральный план многозального кинотеатра.

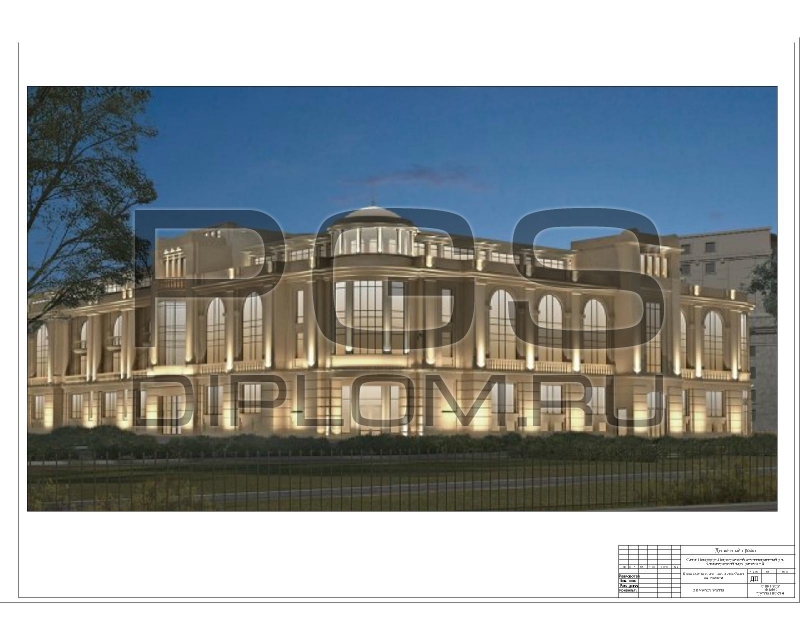

Здания кинотеатра 4-х этажное предусматривает подземный паркинг на 66 автомобилей. В здании раположено 6 кинозалов. Кинотиатр оборудован 5 пассажирскими лифтами Schindler, грузоподъемностью 800 кг и 1-он грузопассажирским лифтом, грузоподъемностью 1000 кг. Проектируемый кинотеатр имеет максимальные габаритные размеры в осях (Д/Ш/В) – 144,0/86,9/16,85 метров.

Конструктивная схема кинотеатра каркас из монолитных железобетонных колонн с нерегулярным шагом. Фундамент из буронабивных свай длиной 17,4 м. Стены монолитные железобетонные. Плиты перекрытий монолитные железобетонные. Кровля плоская, рулонная. (ъ)

ВВЕДЕНИЕ

1.АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Место строительства. Назначение
1.2 Природно-климатические условия

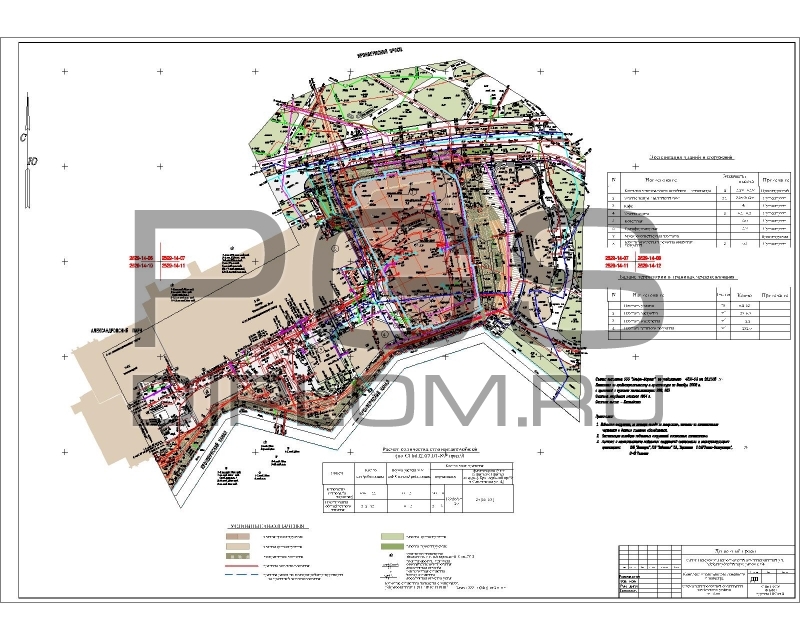

1.3 Схема планировочной организации земельного участка

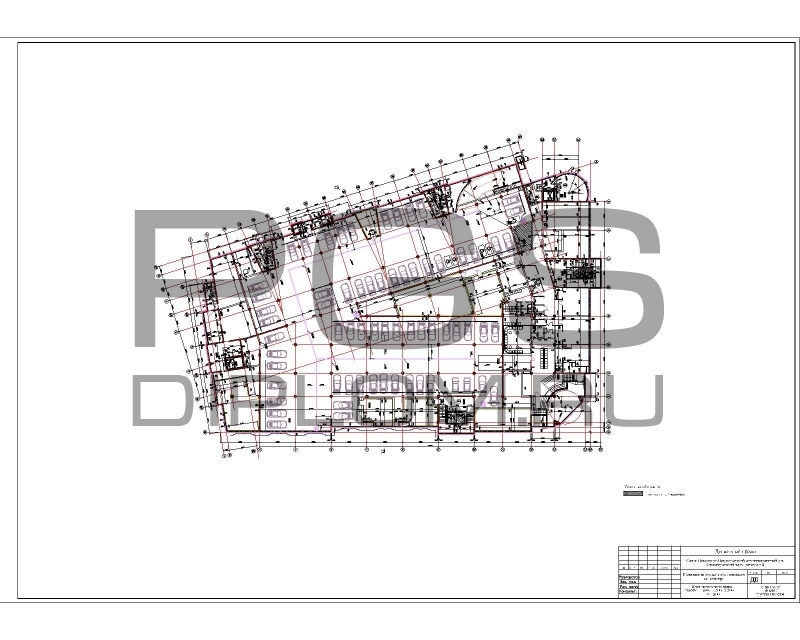

1.4 Объемно-планировочные решения
1.5 Конструктивные решения здания
1.6 Инженерное оборудование
1.7 Благоустройство и озеленение
1.8 Противопожарные мероприятия
1.9 Основные решения по обеспечению условий жизнедеятельности инвалидов и маломобильных групп населения

2. ОСНОВАНИЯ И ФУНДАМЕНТЫ

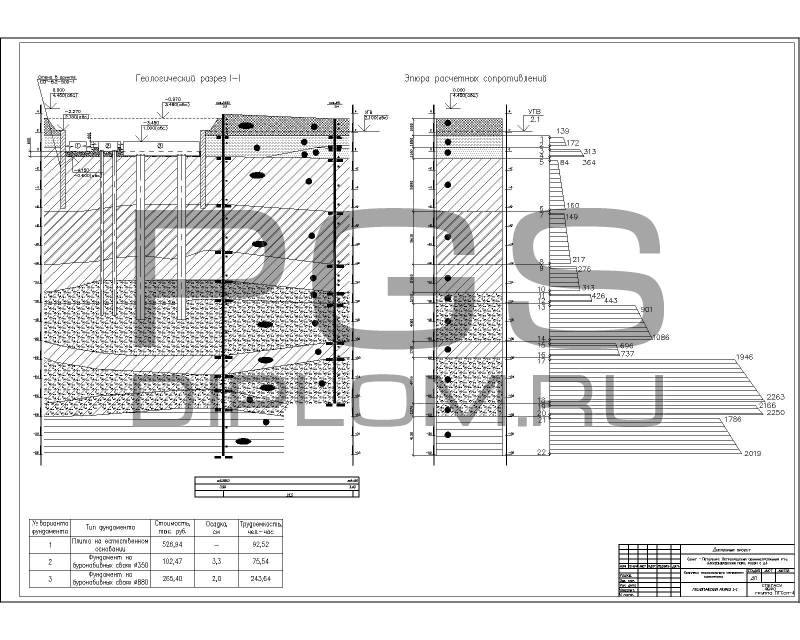

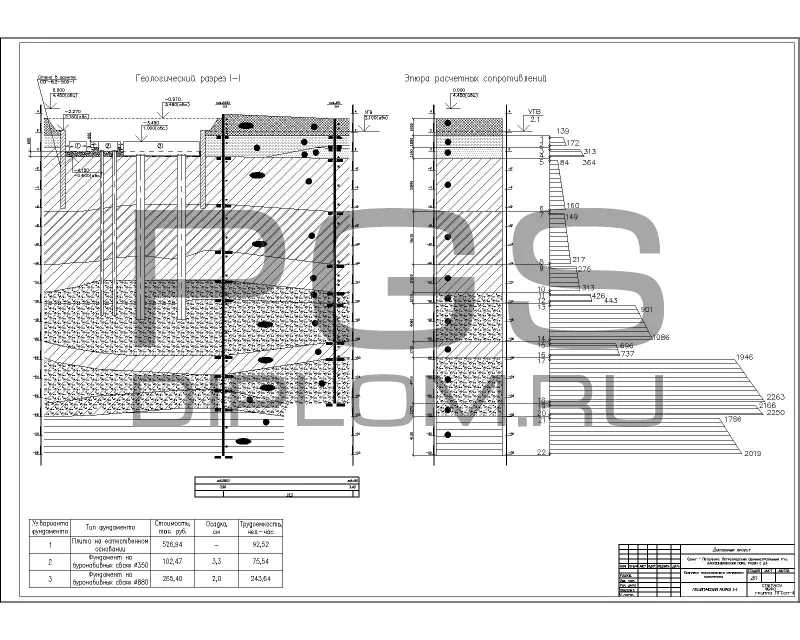

2.1 Инженерно-геологические условия площадки строительства
2.1.1 Расчетные характеристики физико-механических свойств грунтов
2.1.2 Оценка инженерно-геологических и гидрогеологических условий
2.1.3 Расчетное сопротивление грунта
2.2 Сбор нагрузок
2.3 Сравнение вариантов фундаментов
2.3.1 ВАРИАНТ №1
2.3.2 ВАРИАНТ №2
2.3.3 ВАРИАНТ №3

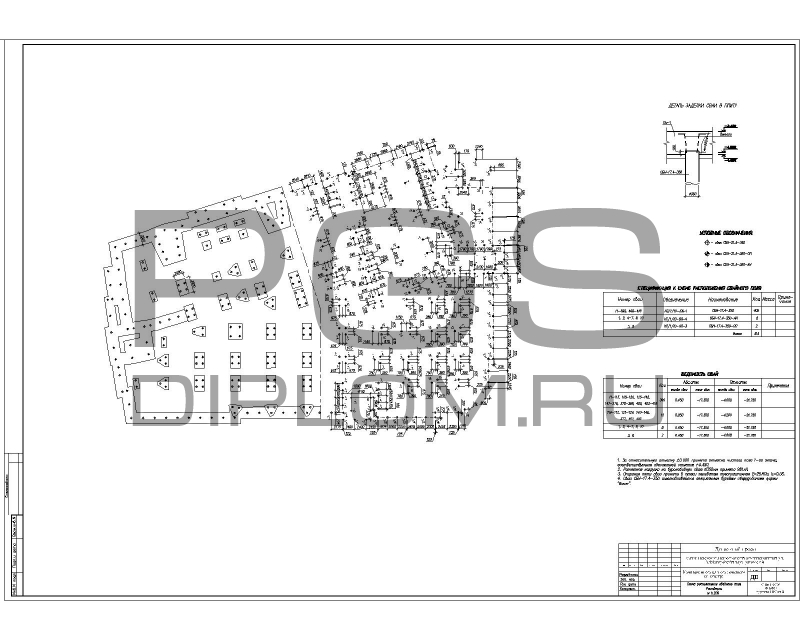

2.4.Разработка основного варианта фундамента
2.4.1 Расчет конструкции ростверка под колонну (по прочности)
2.4.2 Расчет ленточного ростверка
2.5 Расчет колонны 500Х500мм на ЭВМ

3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3.1. Земляные работы
3.1.1. Общие положения
3.1.2. Подготовительные процессы
З.1.З. Разработка грунта механическим методом
3.1.4. Контроль качества
3.1.5. Указания по технике безопасности
3.1.6. Подсчет объемов земляных работ
3.2. Технология устройства свайных фундаментов
3.2.1 Общие требования

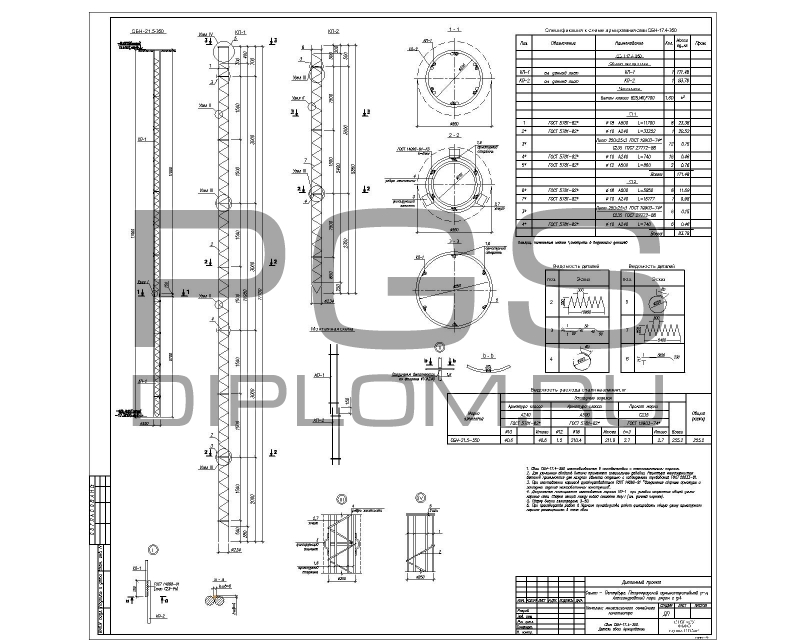

3.2.2. Указания по производству буронабивных свай
3.2.3. Контроль качества
3.2.4. Указания по технике безопасности
3.2.5. Ведомость машин и оснастки
3.3. Технология возведения подземной части здания
3.3.1. Анализ конструктивных решений каркаса здания
3.3.2. Устройство монолитного каркаса
3.3.3. Контроль качества
3.3.4. Требования правил техники безопасности
3.4. Выбор крана
3.5. Проектирование организации строительства и производства работ
3.5.1. Разработка календарного плана
3.5.2. Разработка строительного генерального плана
3.5.2.1 Расчет численности персонала строительства
3.5.2.2 Определение потребности и выбор типов инвентарных зданий
3.5.2.3 Устройство открытых приобъектных складов
3.5.2.4 Расчет временного электроснабжения
3.5.2.5 Расчет количества прожекторов
3.5.2.6 Расчет временного водоснабжения
3.5.2.7 Проектирование временных автодорог

4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
- Объектный сметный расчет
- Локальный расчет на внутренние санитарно-технические работы
- Локальный расчет на отопление здания
- Локальный расчет на монтаж электрослаботочных устройств
- Локальный расчет на монтаж лифтов

5. ОХРАНА ТРУДА
5.1. Архитектурно-строительная часть
5.2.Расчетно-конструктивная часть
5.3. Технологическая часть
5.3.1 Календарное планирование
5.3.2. Стройгенплан
5.3.3. Производственная санитария и гигиена
5.3.4. Пожарная безопасность на строительной площадке
5.3.5. Мероприятия по охране окружающей среды
5.4 Противопожарные мероприятия при проектировании зданий
5.4.1 В зданиях при проектировании должны быть предусмотрены конструктивные, объемно-планировочные и инженерно-технические, а также специальные решения
5.4.2 В процессе строительства здания необходимо обеспечить
5.4.3 В процессе эксплуатации здания следует
5.4.4 Выводы
5.5 Мониторинг за сохранностью окружающей застройки

6. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
6.1 Анализ опасностей
6.1.1. Анализ вредных производственных факторов
6.1.2. Анализ опасных производственных факторов
6.2. Меры безопасности
6.2.1. Мероприятия предотвращения неблагоприятного воздействия микроклимата
6.2.2. Мероприятия для создания комфортного и безопасного освещения
6.2.3. Мероприятия по обеспечению безопасности при работе с баллонами высокого давления
6.2.4. Мероприятия по защите от пыли
6.3. Мероприятия по шумоглушению на площадке
6.4. Безопасность труда при эксплуатации строительных машин и выполнении погрузочно-разгрузочных работ
6.5. Безопасность при проведении строительно-монтажных работ
6.6. Меры по взрывопожаробезопасности
6.7 Мониторинг за сохранностью соседней застройки и сохраняемой конструкции объекта реконструкции
