Проект №1-22 "Здание областного суда в г. Киров"

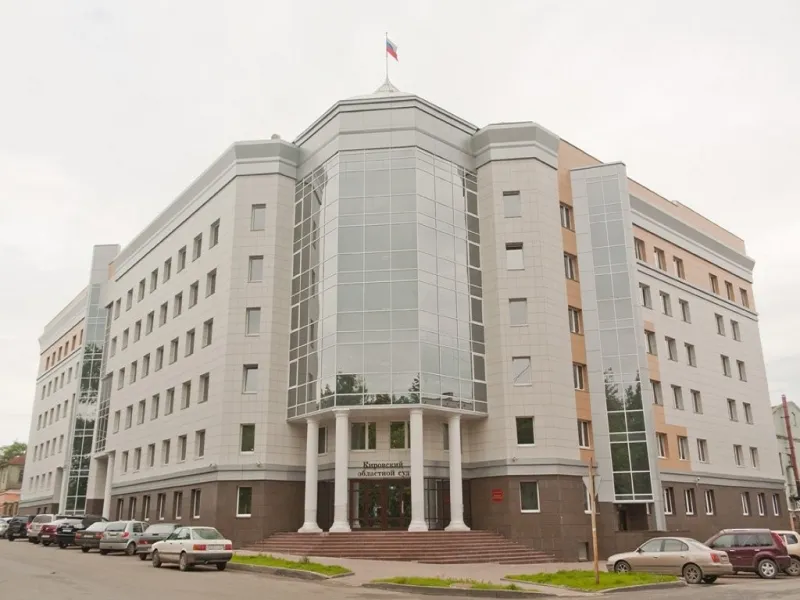

Отличного качества готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «здание cуда в городе Киров». Здание семиэтажное, имеет цокольный и подвальный этаж и 5 надземных этажей. В подвале находятся камеры для подсудимых, помещения для конвоя. В цокольном этаже находится столовая, блок помещений для психологической разгрузки, гараж на 5 автомобилей и вспомогательные помещения. Здание суда имеет габаритные размеры (ДхШхВ) 69,3х45,3х23,0 метра.

Конструктивная схема бескаркасного типа с продольными несущими наружными и внутренними стенами. Фундаментом служат железобетонные плиты. Стены подвала бетонные блоки. Наружные стены силикатный кирпич с вентилируемым утеплителем из жестких минероловатных плит. Перекрытие и покрытие сборные железобетонные плиты. Кровля совмещенная рулонная с внутренним водостоком.

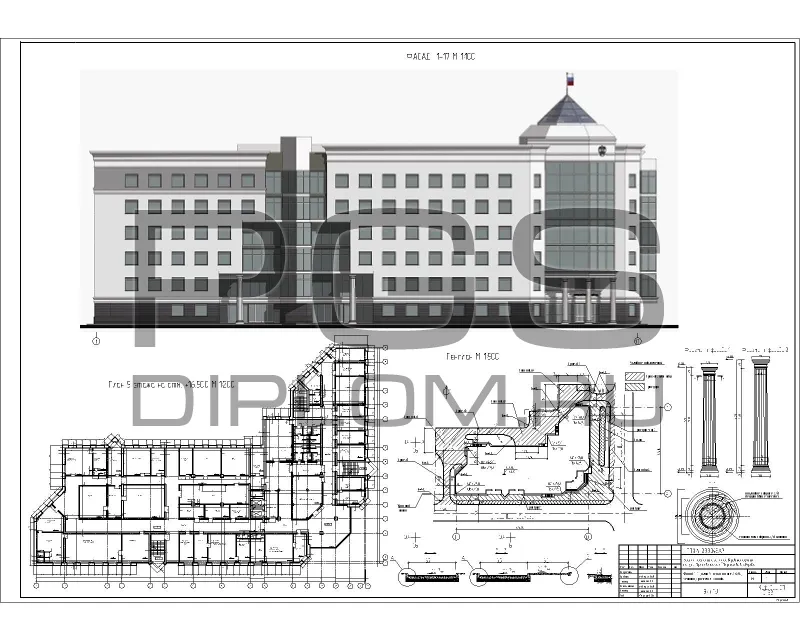

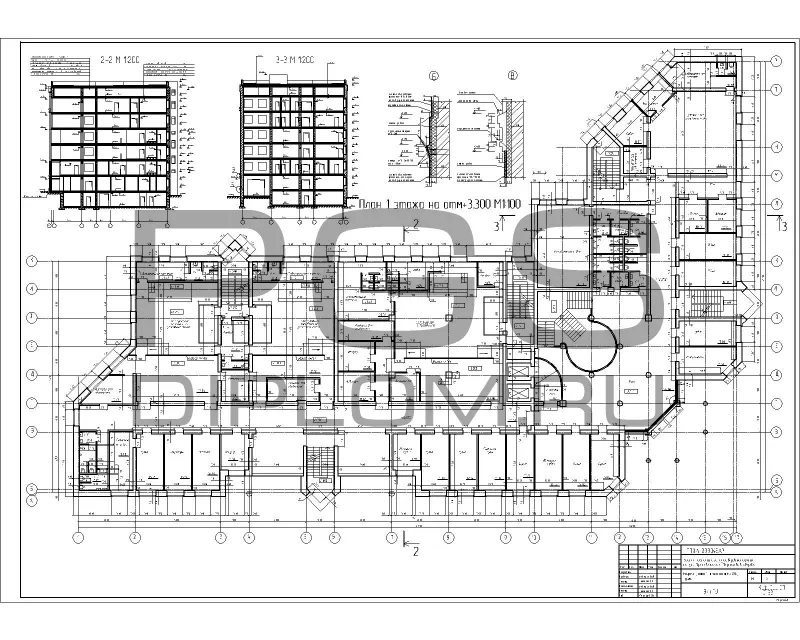

Архитектурная часть проекта выполнена на четырех графических листах.
В дипломном проекте расчет конструкций выполнен вручную. В графической части проекта представлен следующие планы и схемы:

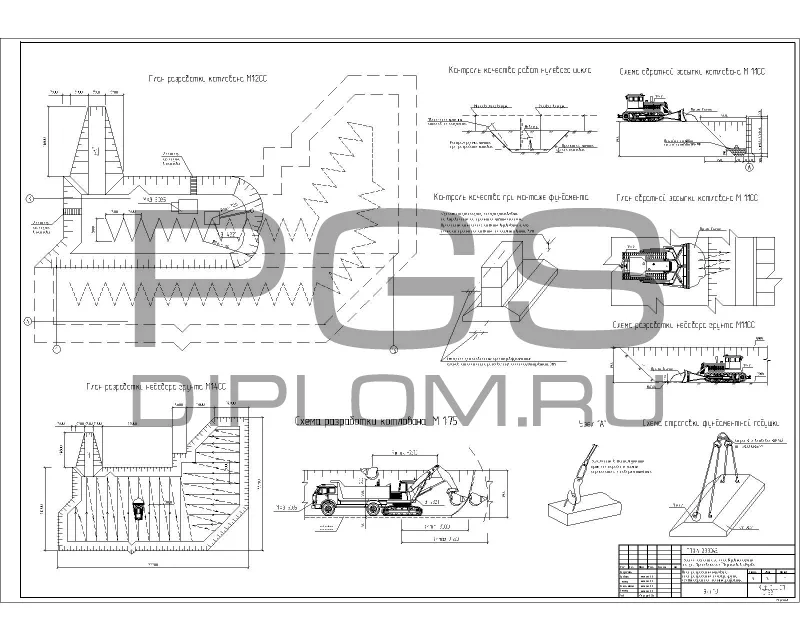

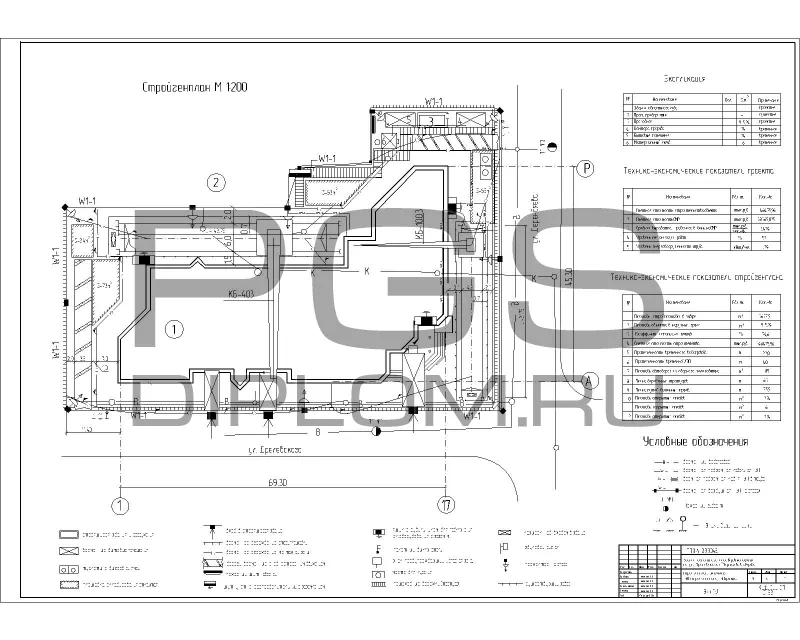

-план разработки котлована, план разработки недобора грунта, схемы обратной засыпки;

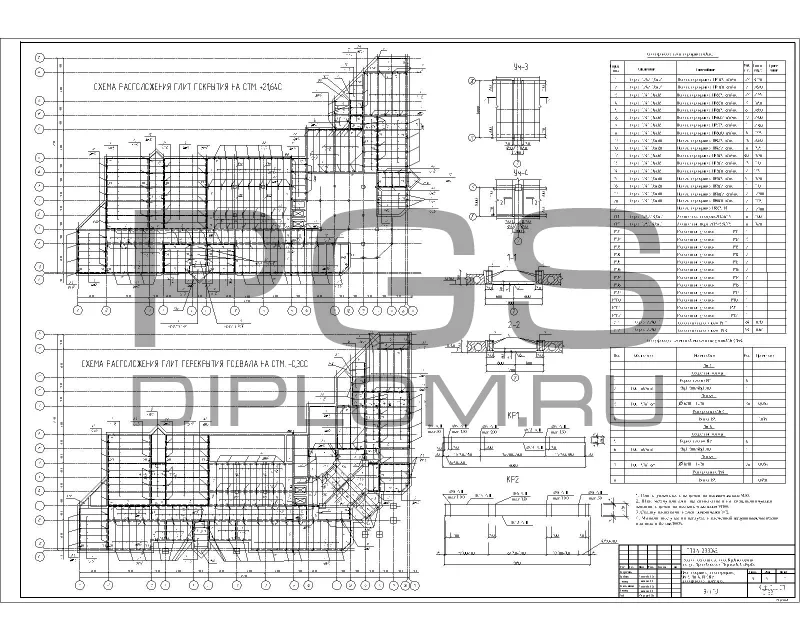

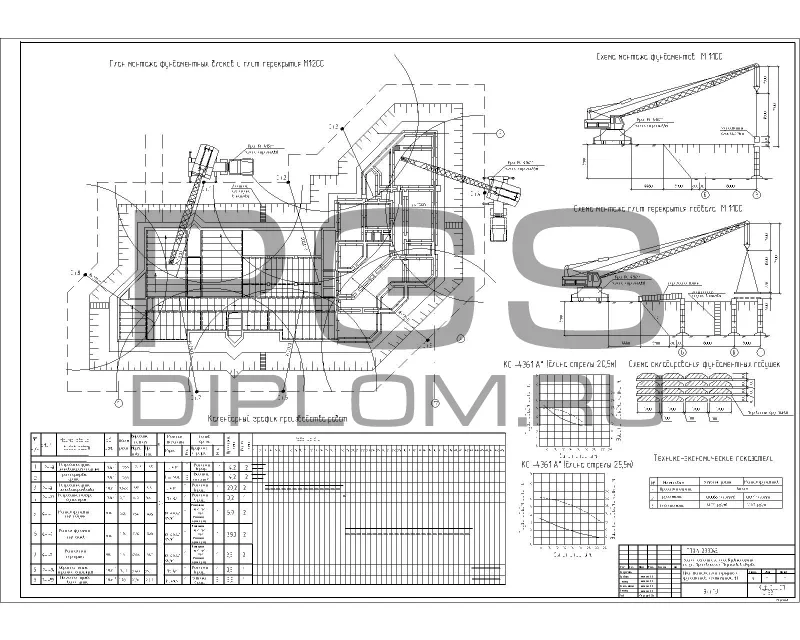

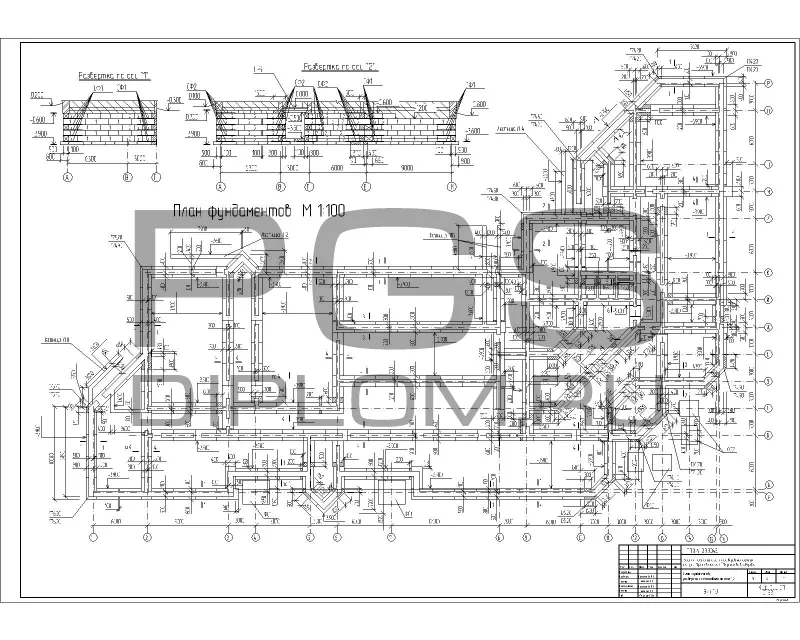

- план монтажа плит перекрытия и фундаментов;

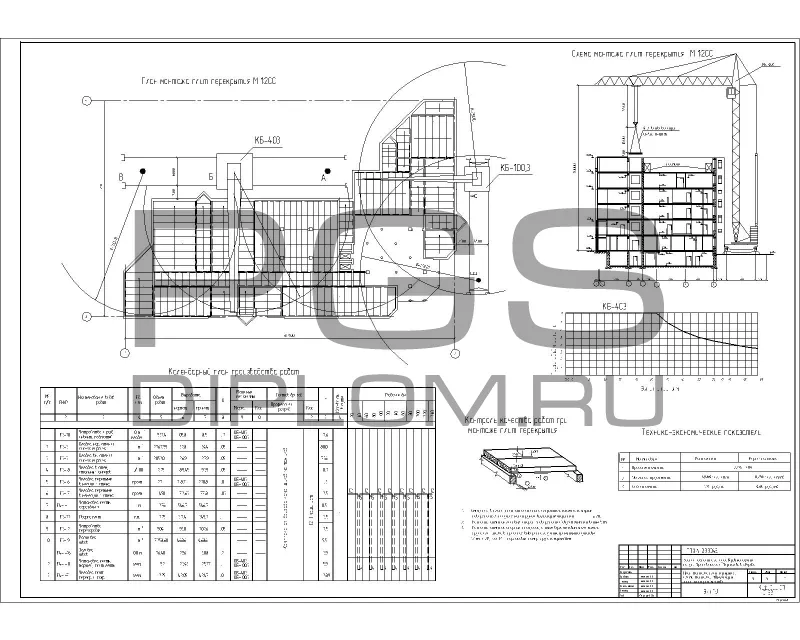

- план монтажа плит перекрытия;

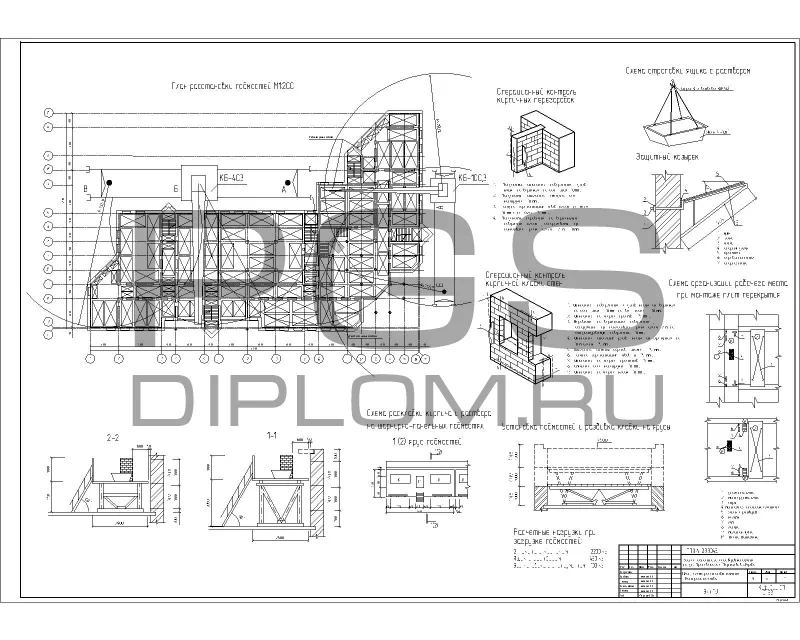

- схема расстановки подмостей.

В проекте содержится 11 листов чертежей dwg, выполненных в программе «AutoCAD» и 115 листов пояснительной записки выполненной в программе «Word». (ъ)

Введение

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ
1.1 Генеральный план
1.1.1 Характеристика площадки строительства
1.1.2 Архитектурно-планировочные решения
1.1.3 Противопожарные мероприятия
1.1.4 Вертикальная планировка и водоотвод
1.1.5 Автомобильные дороги. Озеленение и благоустройство
1.1.6 Расчет временной стоянки автомашин
1.1.7 Экспликация к генеральному плану
1.2 Архитектурно-строительные решения
1.2.1 Общая часть
1.2.2 Архитектурно-планировочные решения
1.2.3 Конструктивные решения
1.2.4 Антикоррозийная защита строительных конструкций здания
1.2.5 Наружная отделка
1.2.6 Противопожарные мероприятия
1.2.7 Прочие работы
1.2.8 Архитектурно-композиционное решение
1.2.9 Теплотехнический расчет наружных ограждающих конструкций
1.3 Технологическая часть
1.3.1 Введение
1.3.2 Режим работы
1.3.3 Штаты
1.3.4 Функциональные группы помещений здания областного суда
1.3.5 Лифты
1.3.6 Освещение помещений
1.3.7 Требования безопасности
1.3.8 Противопожарные требования
1.4 Инженерно-технические решения
1.4.1 Теплоснабжение
1.4.2 Отопление и вентиляция
1.4.3 Водоснабжение и канализация
1.4.4 Электроснабжение и электрооборудование
1.4.5 Электроосвещение
1.4.6 Системы связи
1.4.7 Охранная сигнализация
1.4.8 Пожарная сигнализация

2.ОСНОВАНИЯ И ФУНДАМЕНТЫ
2.1 Характеристика площадки
2.1.1 Общая оценка строительной площадки
2.1.2. План площадки
2.1.3. Геологические разрезы
2.2. Описание грунтов
2.3. Определение глубины заложения фундаментов
2.4. Определение размера подошвы фундамента по оси К
2.5 Учет наличия подвала

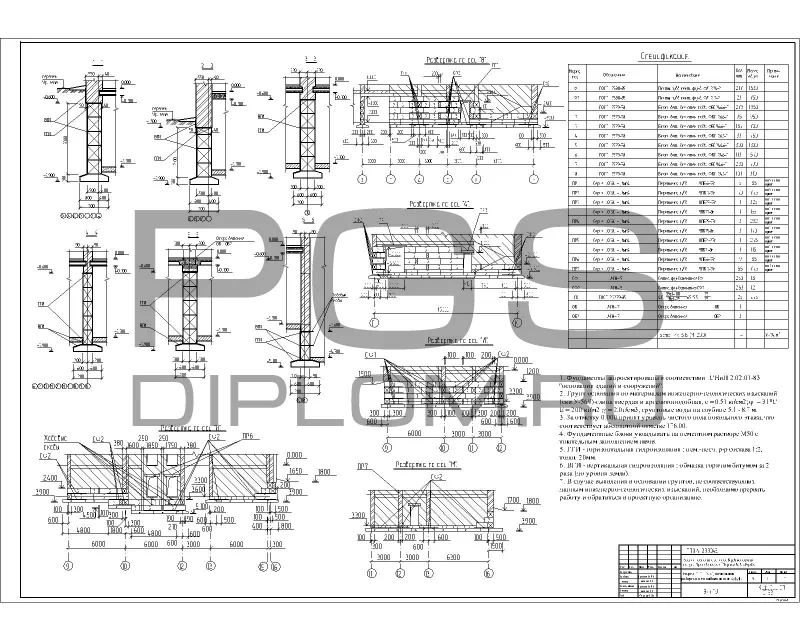

2.6 Конструирование фундамента по оси К
2.7 Определение осадки фундамента по оси К
2.8 Проверка на действие сил морозного пучения
2.9 Определение размера подошвы фундамента по оси 4
2.10 Конструирование фундамента по оси 4
2.11 Определение осадки фундамента по оси 4

3. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
3.1 Эскизное проектирование
3.2 Расчет монолитного участка МУ-3
3.2.1 Назначение основных размеров монолитного участка МУ-3
3.2.2 Составление расчетной схемы. Подсчет нагрузок на плиту
3.2.3 Статический расчет плиты
3.2.4 Конструктивный расчёт плиты
3.2.5 Расчетная схема балки МУ-3. Сбор нагрузок
3.2.6 Статический расчет балки МУ-3
3.2.7 Конструктивный расчет балки МУ-3
3.2.8 Расчет по наклонным сечениям
3.2.9 Расчет по раскрытию трещин
3.2.10 Расчет прогиба балки МУ-3
3.2.11 Армирование балки МУ-3
3.3 Расчет монолитного участка МУ-4
3.3.1 Назначение основных размеров монолитного участка МУ-3
3.3.2 Составление расчетной схемы. Подсчет нагрузок на плиту
3.3.3 Статический расчет плиты
3.3.4 Конструктивный расчёт плиты
3.3.5 Расчетная схема балки МУ-4. Сбор нагрузок
3.3.6 Статический расчет балки МУ-4
3.3.7 Конструктивный расчет балки МУ-4
3.3.8 Расчет по наклонным сечениям
3.3.9 Расчет по раскрытию трещин
3.3.10 Расчет прогиба балки МУ-4
3.3.11 Армирование балки МУ-4
3.4 Обоснование выбора марки плиты перекрытия
3.4.1 Конструктивная и расчетная схемы
3.4.2 Построение эпюры моментов. Определение эквивалентной нагрузки

4. СТРОИТЕЛЬНО–ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
4.1. Технологическая карта на нулевой цикл
4.1.1. Определение объемов работ по отрывке котлована
4.1.2. Выбор способов производства работ и комплектов машин для разработки котлована
4.1.3. Расчет количества транспортных средств
4.1.4. Расчет производительности основных и комплектующих машин
4.1.5. Технико-экономическое обоснование выбора вариантов производства работ
4.1.6. Выбор кранов для монтажа фундаментов
4.1.7. Технико-экономическое обоснование выбранных вариантов кранового оборудования
4.1.8. Технико-экономические показатели проекта
4.1.9. Ведомость потребности в технических ресурсах
4.1.10 Разработка мероприятий по технике безопасности
4.2. Технологическая карта на кирпичную кладку
4.2.1. Вычисление объемов и количества элементов
4.2.2. Выбор кранового оборудования и расчет требуемых параметров крана для пятиэтажного здания
4.2.3. Технико-экономические показатели башенных кранов
4.2.4 Расчет состава бригады
4.2.5. Технико-экономические показатели монтажа надземной части здания
4.2.6. Способы укладки кирпича
4.2.7. Системы перевязки швов при сплошной кладке из кирпича различных конструктивных элементов зданий
4.2.8. Ведомость потребности в материально-технических ресурсах
4.2.9. Охрана труда
4.2.10. Техника безопасности при каменной кладке
4.2.11. Техника безопасности при монтаже

5. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
5.1. Расчет составов бригад
5.1.1. Подготовительные работы
5.1.2. Разработка грунта экскаватором
5.1.3. Устройство фундаментов
5.1.4. Обратная засыпка пазух
5.1.5. Уплотнение грунта
5.1.6. Кирпичная кладка, монтаж плит перекрытия, монтаж лестниц
5.1.7. Устройство кровли
5.1.8. Устройство оконных и дверных блоков
5.1.9. Устройство перегородок
5.1.10. Устройство полов
5.1.11. Отделочные работы
5.1.12. Внутренние сантехнические работы
5.1.13. Внутренние электротехнические работы
5.1.14. Благоустройство и озеленение
5.1.15. Прочие неучтённые работы
5.1.16. Работы по подготовке объекта к сдаче
5.1.17. Обоснование количества захваток
5.1.18. Техника безопасности при кровельных работах
5.1.19. Техника безопасности при штукатурных и облицовочных работах
5.1.20. Техника безопасности при малярных работах
5.1.21. Техника безопасности при устройстве полов
5.1.22. Техника безопасности при производстве деревянных работ
5.1.23. Техника безопасности при производстве каменных работ
5.2 Расчет строительного генерального плана
5.2.1. Привязка кранов при производстве работ нулевого цикла
5.2.2. Привязка кранов при возведении надземной части здания
5.2.3. Монтажные и опасные зоны
5.2.4. Расчет площади складов
5.2.5. Санитарно-бытовое обслуживание работающих на строительной площадке
5.3. Технико-экономические показатели стройгенплана

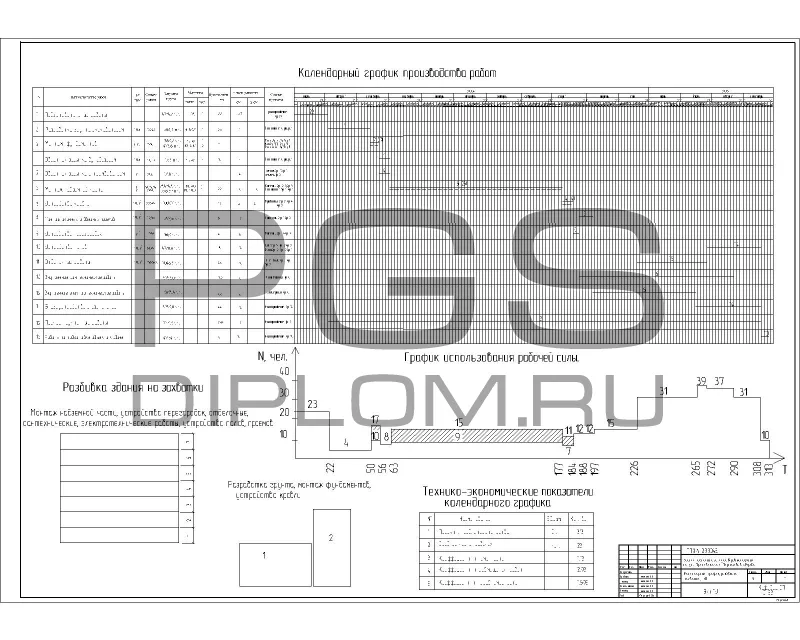

5.4. Технико-экономические показатели календарного графика
5.5. Технико-экономические показатели проекта

6. ОХРАНА ЗДОРОВЬЯ ЛЮДЕЙ И ОКРУЖАЮЩЕЙ СРЕДЫ
6.1. Охрана окружающей среды
6.1.1. Сведения о строительной площадке
6.1.2. Атмосферный воздух
6.1.3. Поверхностные и подземные воды
6.1.4. Почва
6.1.5. Сведения об отходах производства
6.2. Охрана труда
6.2.1. Общие положения
6.2.2. Расчет монтажной оснастки
6.2.3 Расчет канатных строп для монтажа плит покрытия
6.2.4. Расчет количества выбросов при сварочных работах
