Проект №1-182 "Офисный центр с автостоянкой в г. Белгород"

Скачать бесплатно план, фасад или разрез бизнес центра с подземной автостоянкой Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте выполнено: 12 листов в ПК «AutoCAD» и 119 листов пояснительной записки в ПК «MS Word Excel».

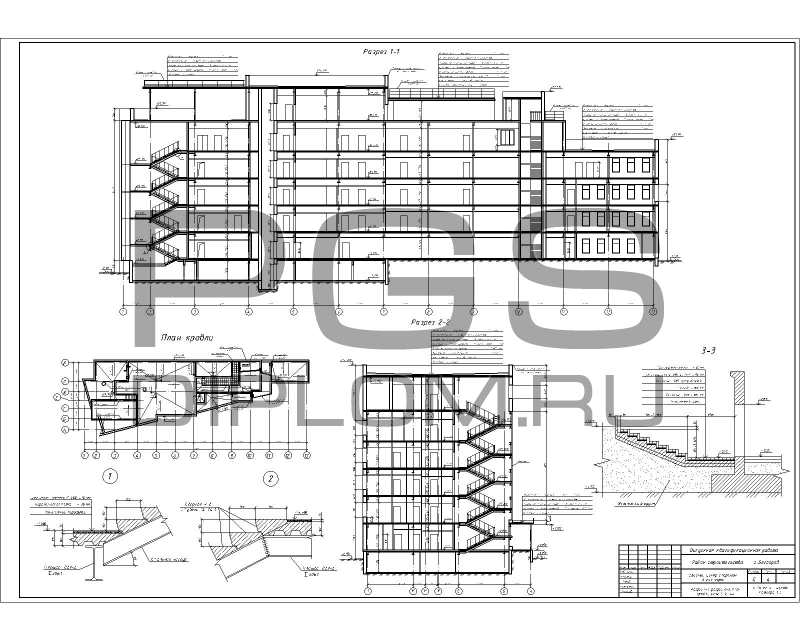

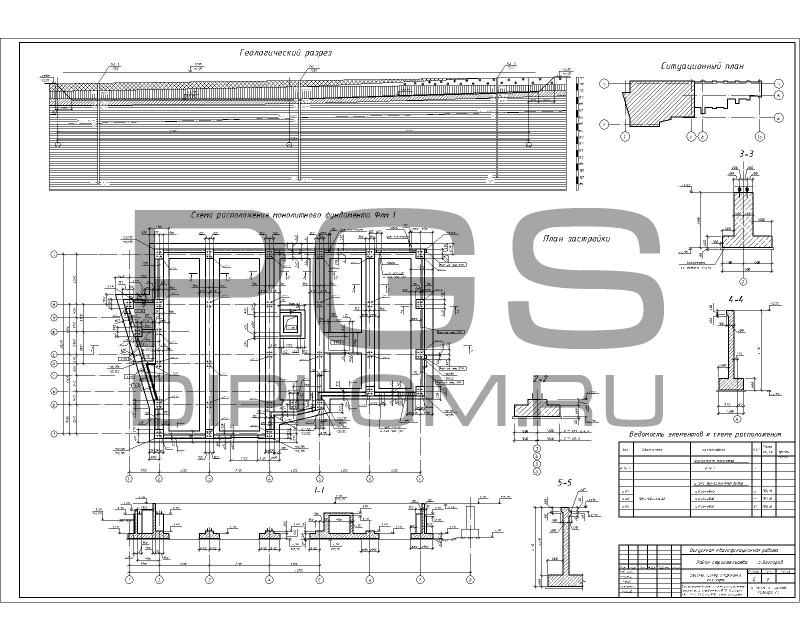

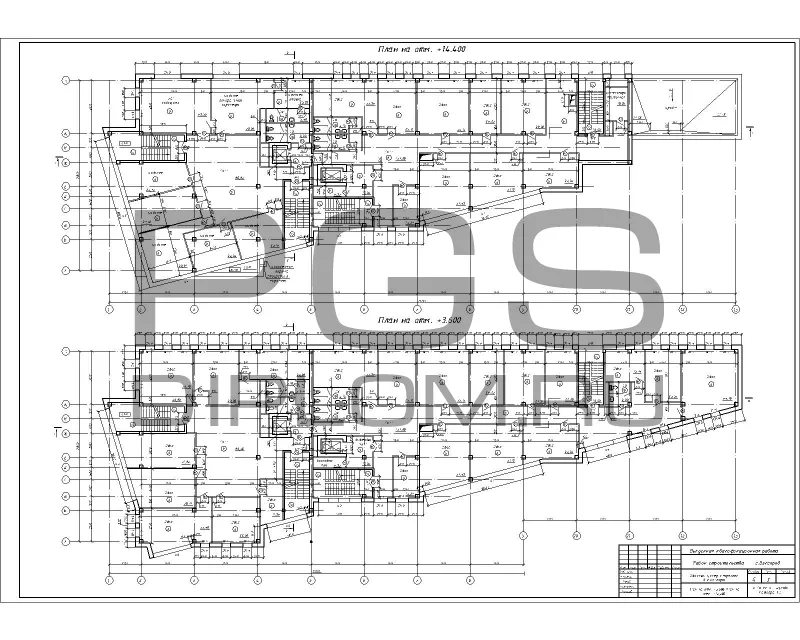

В графической части диплома содержатся следующие чертежи: архитектуры - 4 шт, расчет конструкций - 3 шт, сравнение вариантов – 1 шт, технологии – 2 шт. и организационной части - 2 шт.

В проекте строительные конструкции рассчитаны в программе «Лира». В технологической части представлена схема монтажа колонн и ригелей, рам 1 яруса, второстепенных балок, схемы строповок, схема монтажа главных балок, балок лестничной клетки, схемы складирования материала и конструкций. В организационном разделе разработан календарный график и строительный генеральный план.

Здание бизнес центра сложной формы разноэтажное, максимальный этаж 6 этажей. На первом этаже здания размещены: кафе на 50 мест, офисы, автомойка. На последующих этажах размещены офисы. Под частью здания запроектирован подвал. В нем размещаются: паркинг на 9 машино-мест, технические помещения для обслуживания офисного центра. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 70,8/21,5/24,4 метров.

Конструктивная схема – каркас в виде рам, состоящих из колонн и ригелей, жестко соединенных с колоннами. Фундаменты – монолитные железобетонные ленточные.
Колонны запроектированы металлическими, из прокатного двутавра. Перекрытие и покрытие – монолитное железобетонное по профлисту. Конструкция наружной стены с навесной вентилируемой системой. Стены самонесущие из газобетонных блоков. Крыша плоская, с организованным внутренним водоотводом. (ъ)

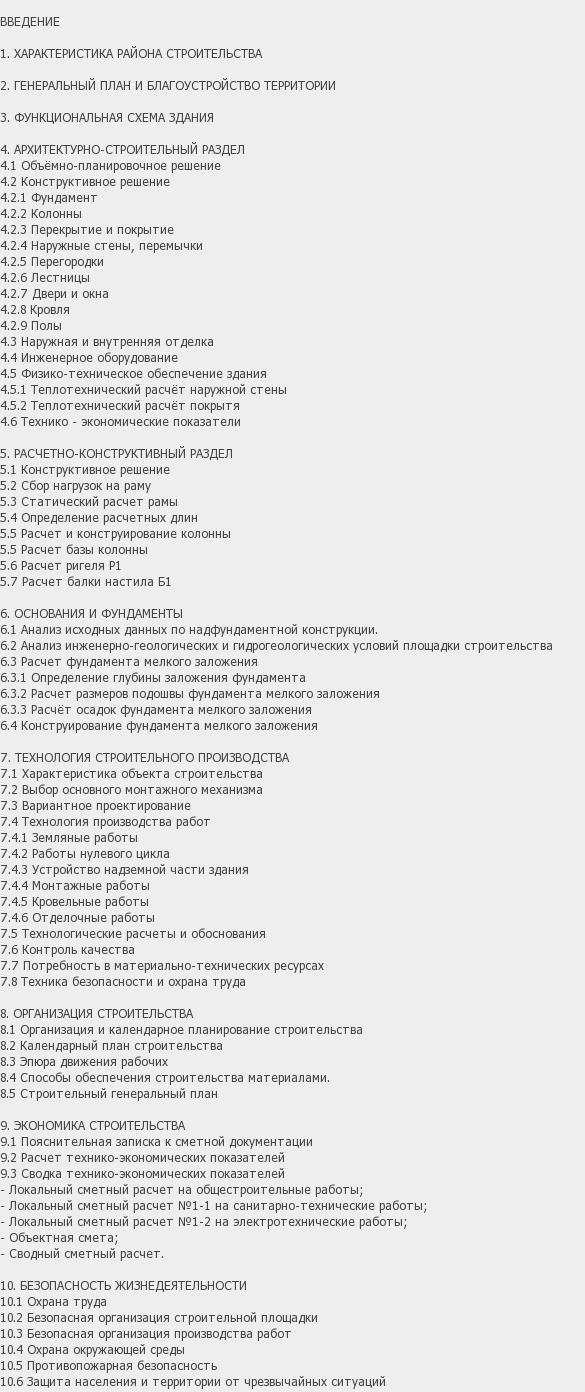

ВВЕДЕНИЕ

1. ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА

2. ГЕНЕРАЛЬНЫЙ ПЛАН И БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ

3. ФУНКЦИОНАЛЬНАЯ СХЕМА ЗДАНИЯ

4. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
4.1 Объёмно-планировочное решение
4.2 Конструктивное решение
4.2.1 Фундамент
4.2.2 Колонны
4.2.3 Перекрытие и покрытие
4.2.4 Наружные стены, перемычки
4.2.5 Перегородки
4.2.6 Лестницы
4.2.7 Двери и окна
4.2.8 Кровля
4.2.9 Полы
4.3 Наружная и внутренняя отделка
4.4 Инженерное оборудование
4.5 Физико-техническое обеспечение здания
4.5.1 Теплотехнический расчёт наружной стены
4.5.2 Теплотехнический расчёт покрытя
4.6 Технико - экономические показатели

5. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
5.1 Конструктивное решение
5.2 Сбор нагрузок на раму
5.3 Статический расчет рамы
5.4 Определение расчетных длин
5.5 Расчет и конструирование колонны
5.5 Расчет базы колонны
5.6 Расчет ригеля Р1
5.7 Расчет балки настила Б1

6. ОСНОВАНИЯ И ФУНДАМЕНТЫ
6.1 Анализ исходных данных по надфундаментной конструкции.
6.2 Анализ инженерно-геологических и гидрогеологических условий площадки строительства
6.3 Расчет фундамента мелкого заложения
6.3.1 Определение глубины заложения фундамента
6.3.2 Расчет размеров подошвы фундамента мелкого заложения
6.3.3 Расчёт осадок фундамента мелкого заложения
6.4 Конструирование фундамента мелкого заложения

7. ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
7.1 Характеристика объекта строительства
7.2 Выбор основного монтажного механизма
7.3 Вариантное проектирование
7.4 Технология производства работ
7.4.1 Земляные работы
7.4.2 Работы нулевого цикла
7.4.3 Устройство надземной части здания
7.4.4 Монтажные работы
7.4.5 Кровельные работы
7.4.6 Отделочные работы
7.5 Технологические расчеты и обоснования
7.6 Контроль качества
7.7 Потребность в материально-технических ресурсах
7.8 Техника безопасности и охрана труда

8. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
8.1 Организация и календарное планирование строительства
8.2 Календарный план строительства
8.3 Эпюра движения рабочих
8.4 Способы обеспечения строительства материалами.
8.5 Строительный генеральный план

9. ЭКОНОМИКА СТРОИТЕЛЬСТВА
9.1 Пояснительная записка к сметной документации
9.2 Расчет технико-экономических показателей
9.3 Сводка технико-экономических показателей
- Локальный сметный расчет на общестроительные работы;
- Локальный сметный расчет №1-1 на санитарно-технические работы;
- Локальный сметный расчет №1-2 на электротехнические работы;
- Объектная смета;
- Сводный сметный расчет.

10. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
10.1 Охрана труда
10.2 Безопасная организация строительной площадки
10.3 Безопасная организация производства работ
10.4 Охрана окружающей среды
10.5 Противопожарная безопасность
10.6 Защита населения и территории от чрезвычайных ситуаций
