Проект №1-180 "Административное здание в г. Санкт-Петербург"

Скачать бесплатно план, фасад или разрез административного здания Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

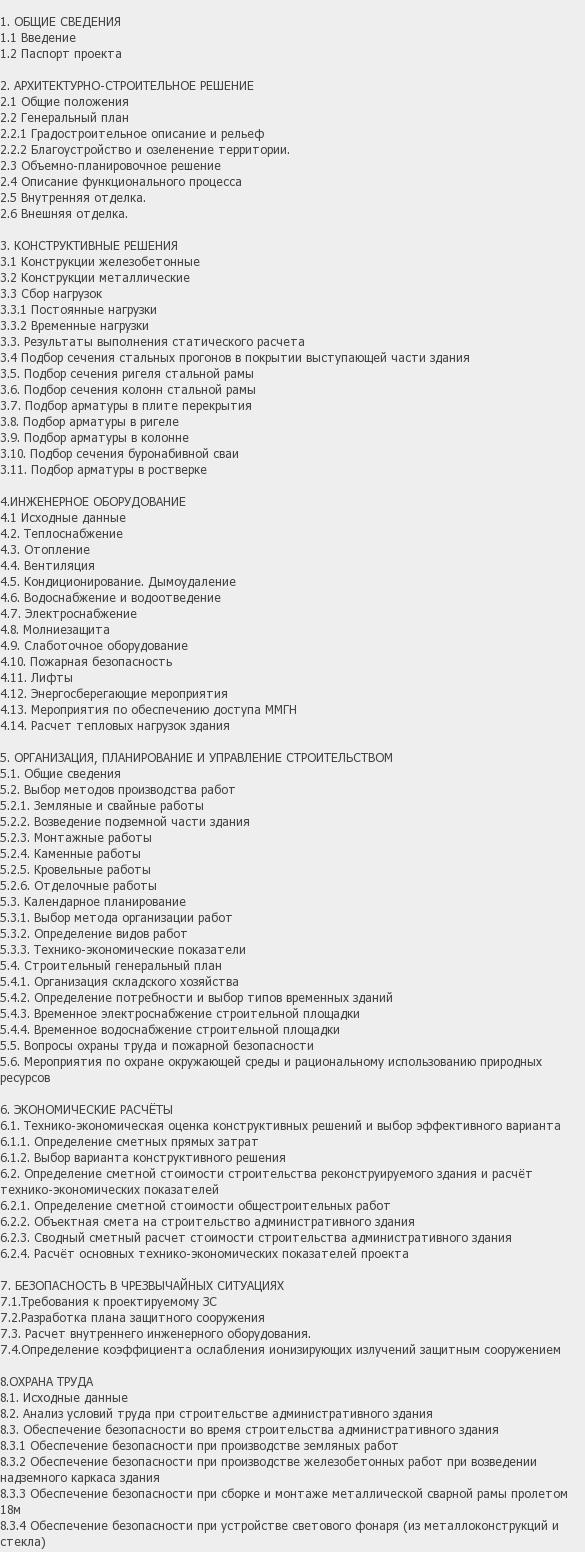

В дипломном проекте выполнено: 14 листов в ПК «AutoCAD» и 168 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 6 шт, расчет конструкций - 5 шт, технологической и организационной части - 3 шт.

В проекте конструкции рассчитаны ручным способом. В организационном разделе разработан календарный план и строительный генеральный план административного здания.

Административное здания 9-ти этажное. В уровне последнего этажа расположен кинозал. Общая площадь здания – 1092,5 кв.м. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 42,0/24,0/35,23 метров.

Конструктивная схема – рамная каркасная. Фундаменты – свайные с монолитным железобетонным ростверком. Колонны монолитные железобетонные сечением 500х600мм. Наружные стены: навесные, выполняются в виде ЛСТК, утеплителя и облицовочного слоя из металлокассет. Перекрытия: монолитные железобетонные толщиной 200 мм. Крыша плоская, утеплённая с внутренним водостоком. (ъ)
