Проект №1-147 "Административное здание аэропорта в г. Томск"

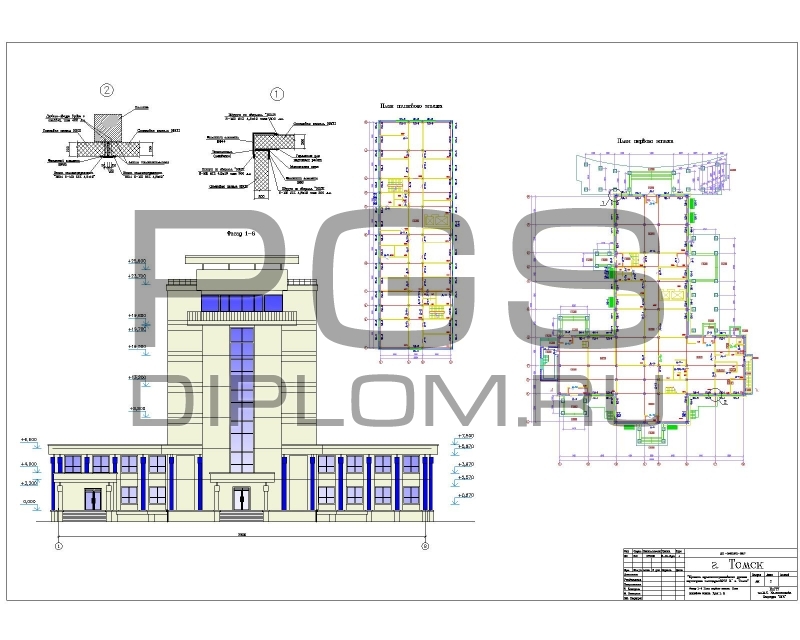

Скачать бесплатно план, фасад или разрез здания аэропорта Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

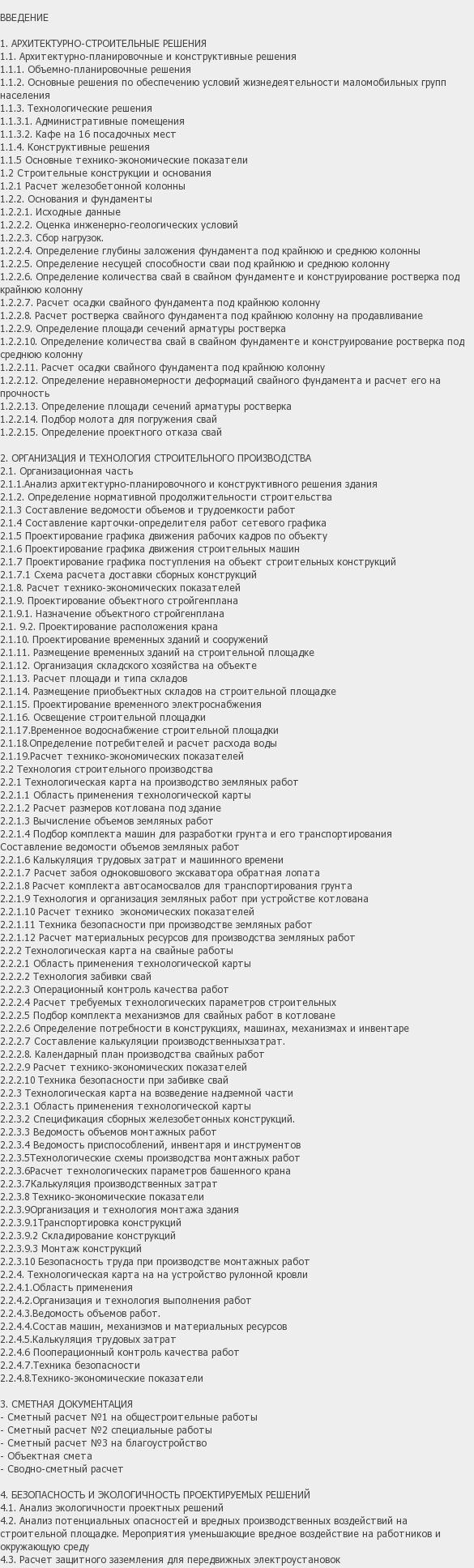

В дипломном проекте выполнено: 12 листов в ПК «AutoCAD» и 175 листов пояснительной записки в ПК «MS Word».

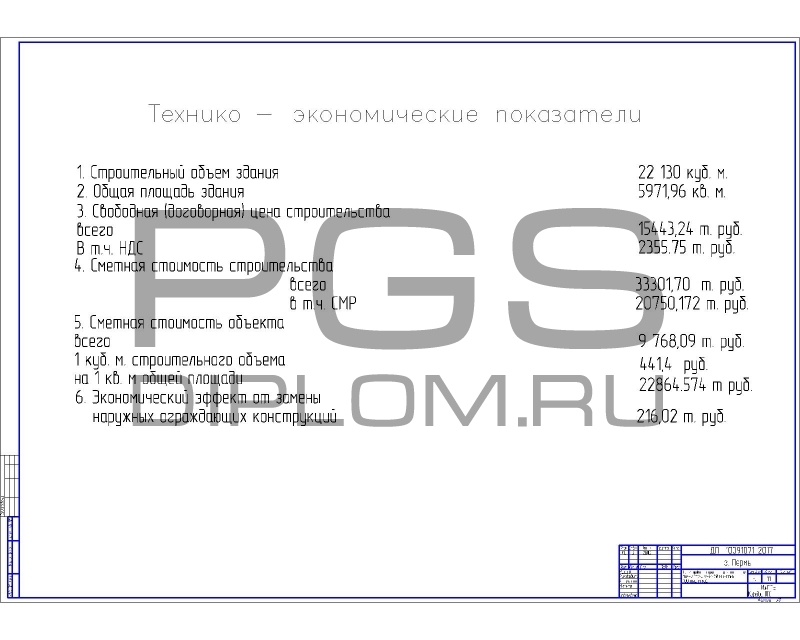

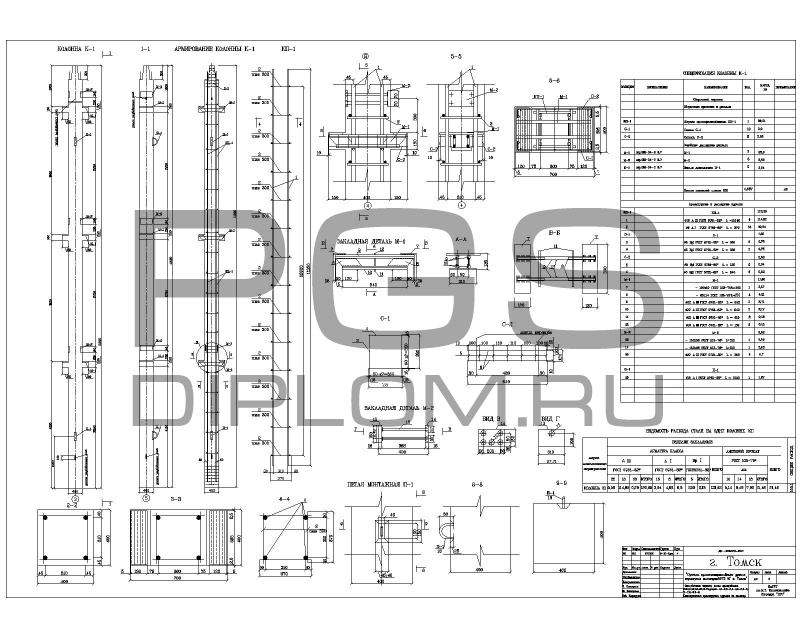

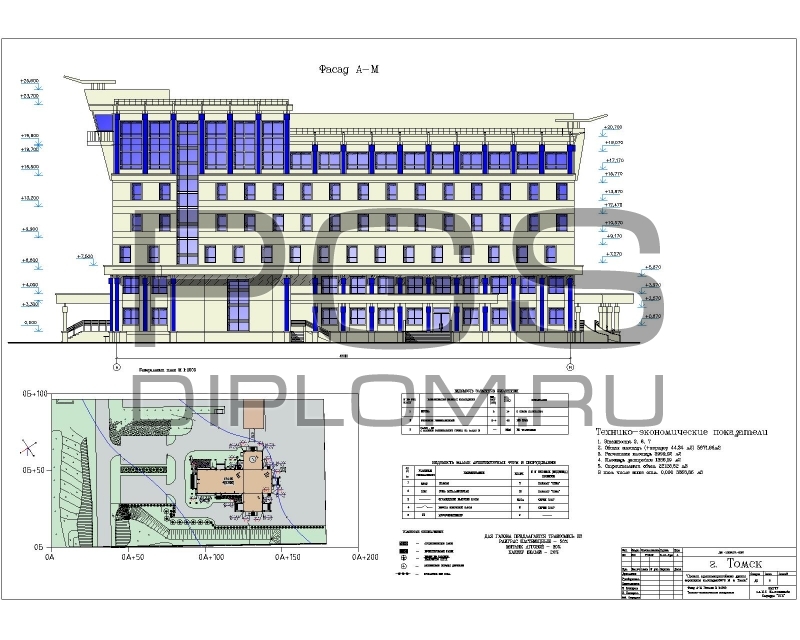

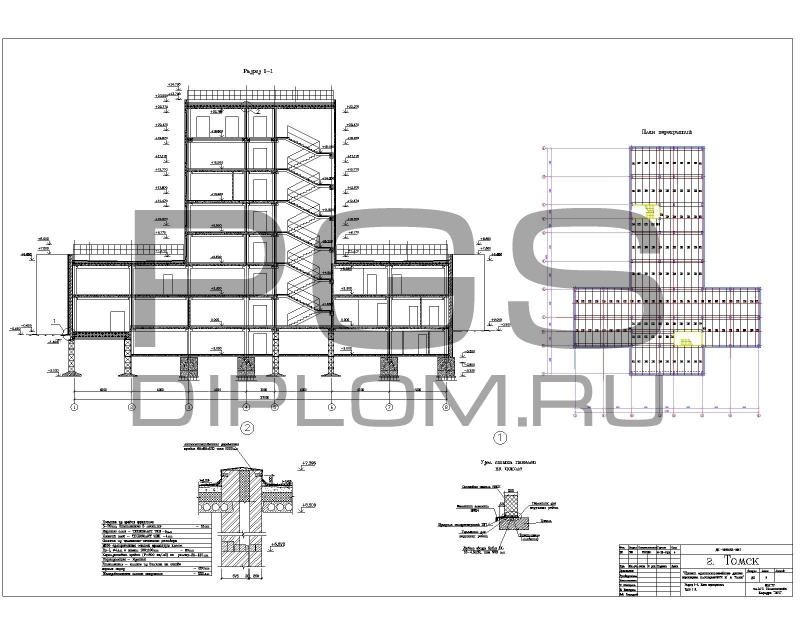

В графической части диплома содержатся следующие чертежи: архитектуры - 3 шт, расчет конструкций - 2 шт, технологической части – 4 шт, организационной части - 2 шт, технико-экономичческие показатели – 1 шт.

В проекте конструкции рассчитаны ручным методом.

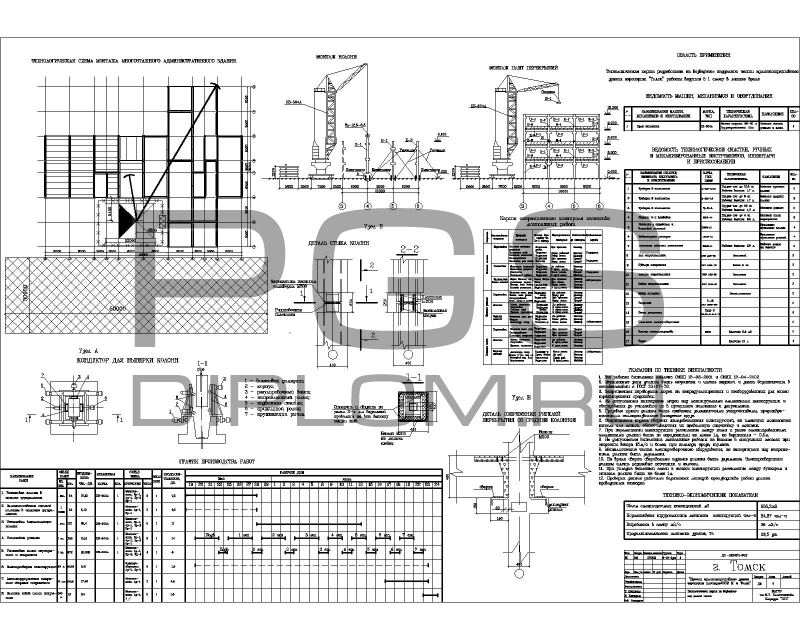

В технологической части проекта выполнены ППРы на:

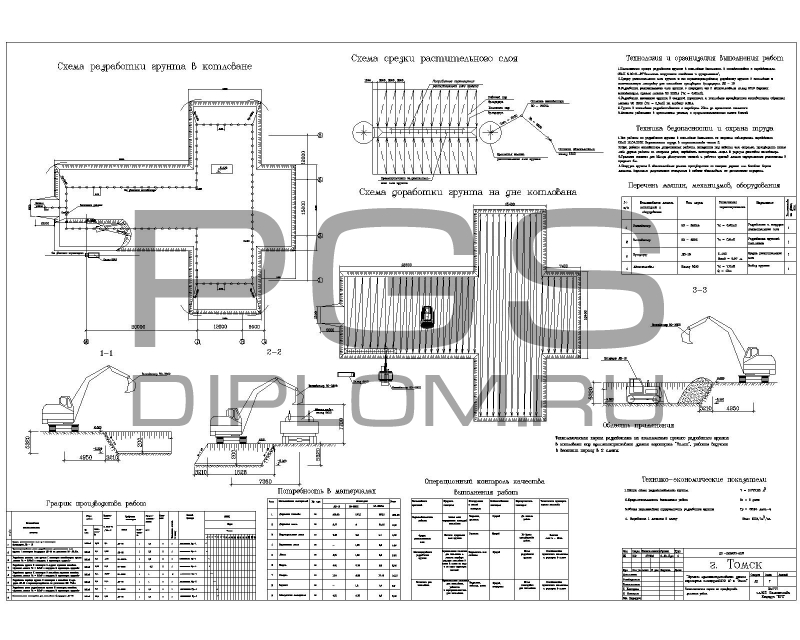

- производство земляных работ;

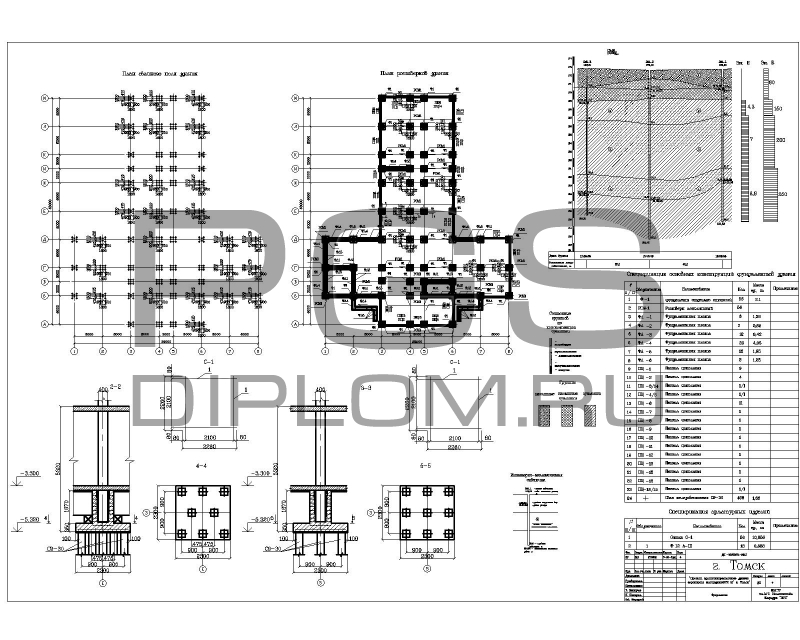

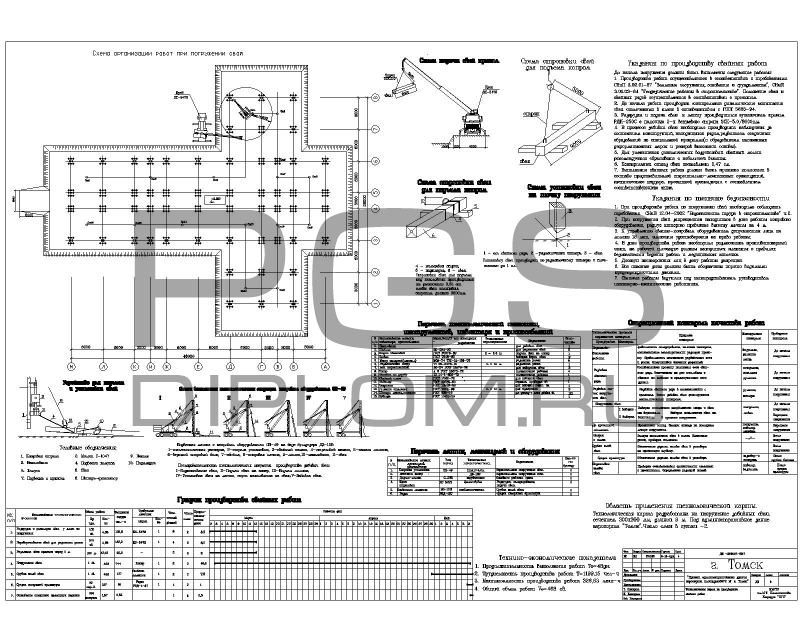

- производство свайных работ;
- возведение надземной части;

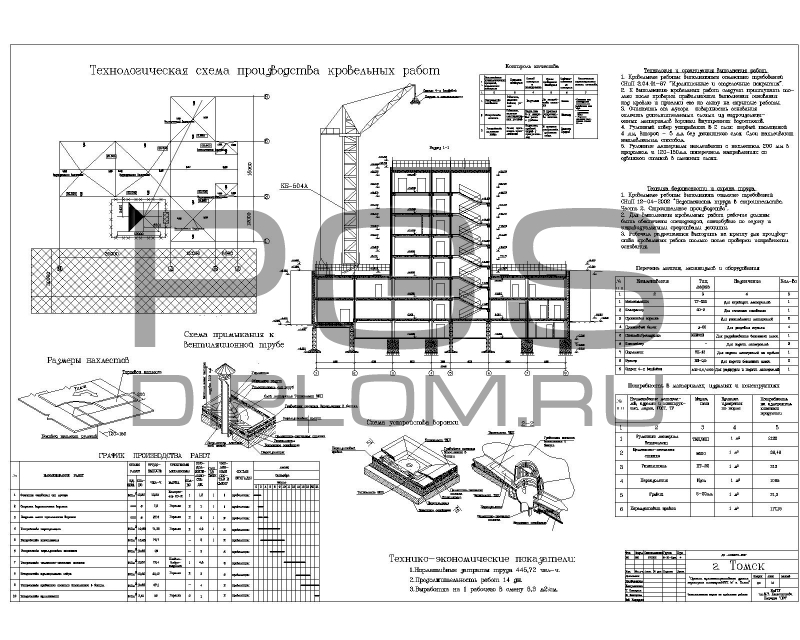

- кровельные работы.

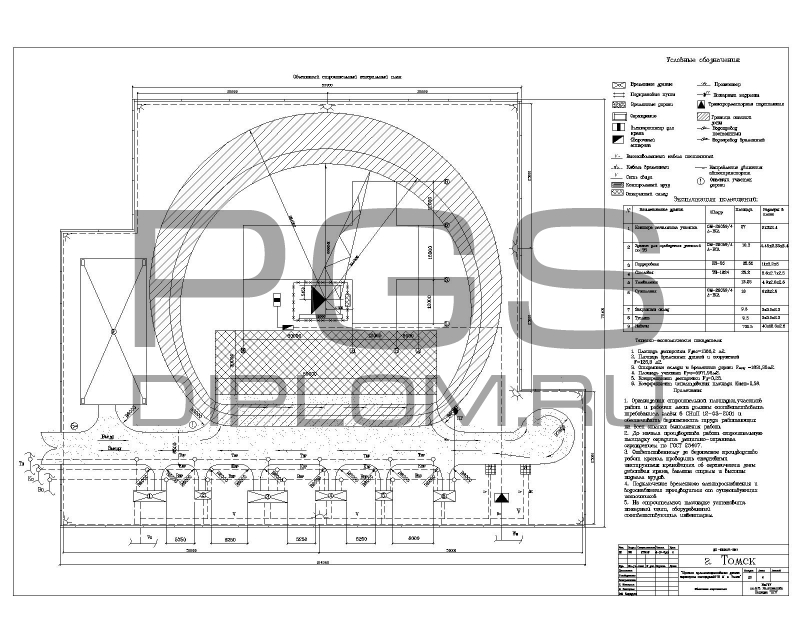

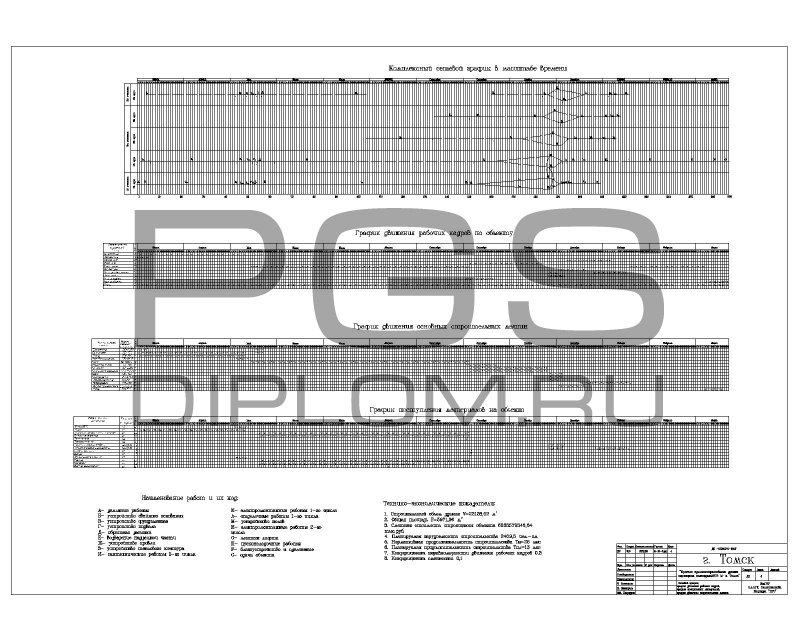

В организационном разделе разработан стройгенплан и графики строительства объекта.

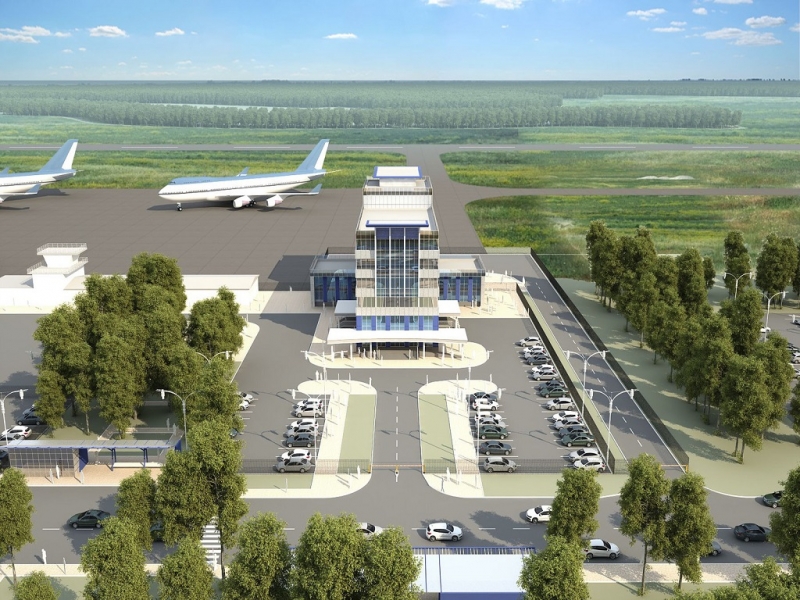

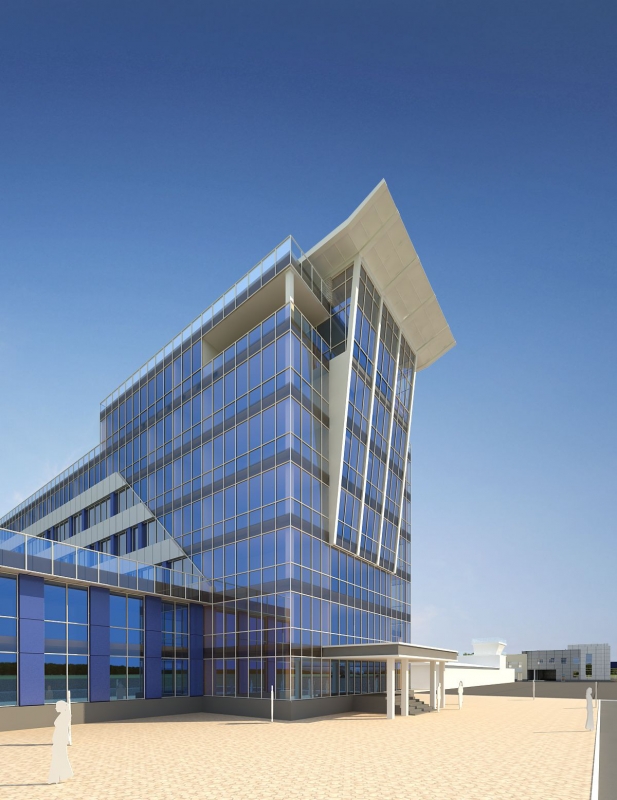

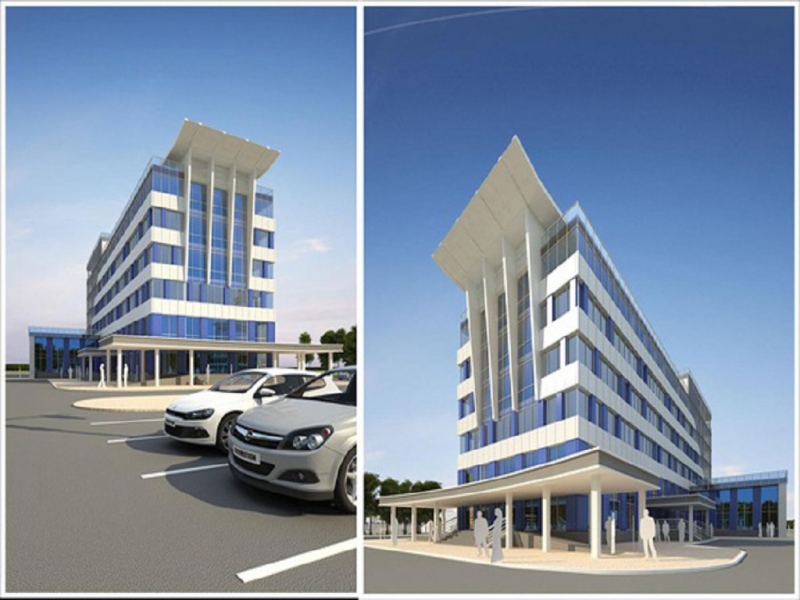

Здание аэропорта здание состоит из трех блоков, максимальный 7-ой этаж, с подвалом. На первом этаже расположены помещения кафе на 16 посадочных мест и помещения административного назначения. Со 2-го этажа по 7-й этаже располагаются помещения административного назначения. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 39,0/48,0/25,6 метров.

Конструктивная схема – каркас в сборном исполнении. Фундаменты – свайные с железобетонными ростверки. Ригели - сборные железобетонные. Колонны - монолитные железобетонные. Перекрытий выполнены из сборных железобетонных плит. Диафрагмы - сборные железобетонные. Наружные стены трехслойная сендвич панель. Крыша здания – плоская. (ъ)
