Проект №1-119 "Торгово-выставочный павильон автомобилей в г. Курск"

Скачать бесплатно план, фасад или разрез автосалона Вы можете в DEMO версии на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

В дипломном проекте выполнено: 11 листов в ПК «AutoCAD» и 151 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 3 шт (в комплекте программные файлы визуализации объекта), расчет конструкций - 4 шт, сравнение варинатов – 1 шт, технологической и организационной части - 3 шт.

В проекте конструкции рассчитаны ручным способом. В технологической части проекта разработаны схемы монтажа колонн, перекрытия, оболочки, монтажная секция. В организационном разделе разработан сетевой график строительства и строительный генеральный план автосалона.

Здание двухэтажное с высотой первого этажа 4.2 метра. Структура здания - зального типа. Общая площадь этажей – 3528,0 кв.м. Второй этаж образуется внутренним объемом пространственной конструкции (оболочкой), перекрывающей все здание. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 48,0/45,9/14,1 метров.

Конструктивная система здания - каркасная. Конструктивная схема - безригельная. Фундаменты – столбчатые железобетонные. Колонны запроектированы сечением 450х450 мм. Ограждающие наружные стены глиняный кирпич с утеплены слоем минераловатных плит. Перекрытия - без балочное сборное. Крыша здания – пологая оболочка положительной гауссовой кривизны. (ъ)

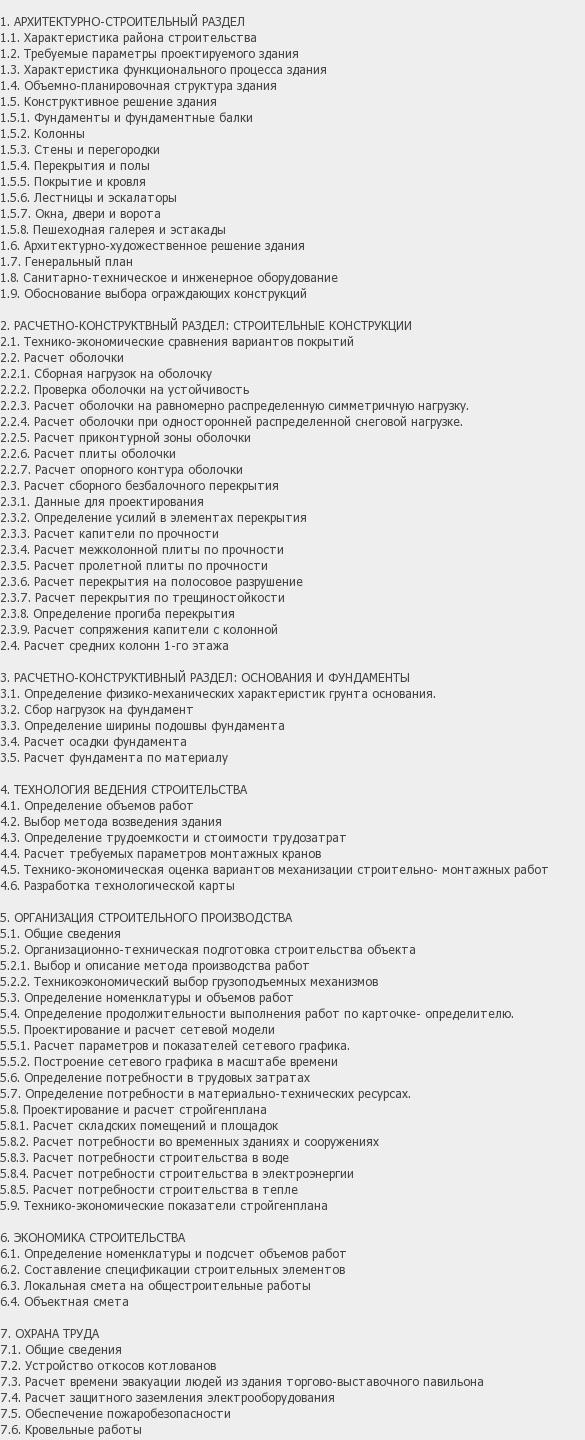

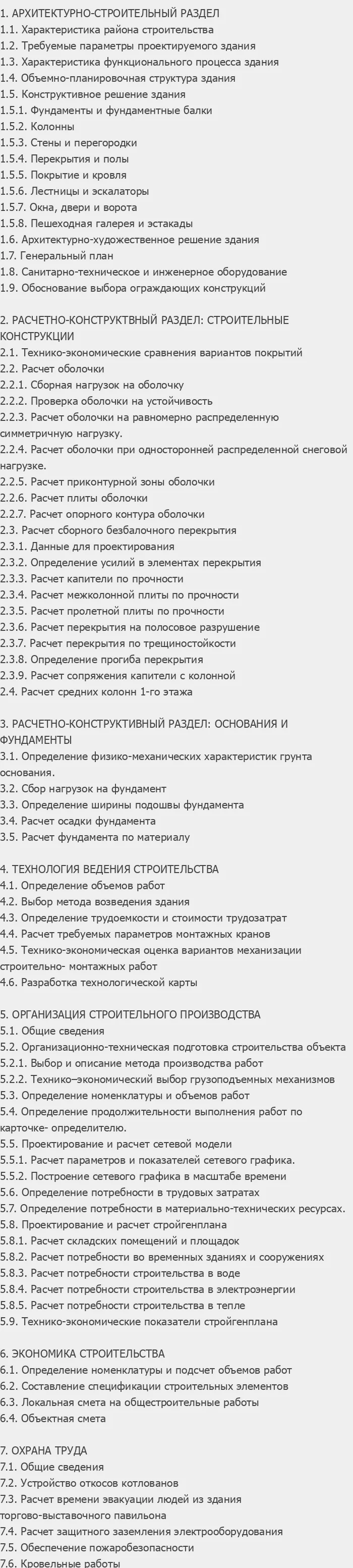

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1. Характеристика района строительства
1.2. Требуемые параметры проектируемого здания
1.3. Характеристика функционального процесса здания
1.4. Объемно-планировочная структура здания
1.5. Конструктивное решение здания
1.5.1. Фундаменты и фундаментные балки
1.5.2. Колонны
1.5.3. Стены и перегородки
1.5.4. Перекрытия и полы
1.5.5. Покрытие и кровля
1.5.6. Лестницы и эскалаторы
1.5.7. Окна, двери и ворота
1.5.8. Пешеходная галерея и эстакады
1.6. Архитектурно-художественное решение здания
1.7. Генеральный план
1.8. Санитарно-техническое и инженерное оборудование
1.9. Обоснование выбора ограждающих конструкций

2. РАСЧЕТНО-КОНСТРУКТВНЫЙ РАЗДЕЛ: СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
2.1. Технико-экономические сравнения вариантов покрытий
2.2. Расчет оболочки
2.2.1. Сборная нагрузок на оболочку
2.2.2. Проверка оболочки на устойчивость
2.2.3. Расчет оболочки на равномерно распределенную симметричную нагрузку.
2.2.4. Расчет оболочки при односторонней распределенной снеговой нагрузке.
2.2.5. Расчет приконтурной зоны оболочки
2.2.6. Расчет плиты оболочки
2.2.7. Расчет опорного контура оболочки
2.3. Расчет сборного безбалочного перекрытия
2.3.1. Данные для проектирования
2.3.2. Определение усилий в элементах перекрытия
2.3.3. Расчет капители по прочности
2.3.4. Расчет межколонной плиты по прочности
2.3.5. Расчет пролетной плиты по прочности
2.3.6. Расчет перекрытия на полосовое разрушение
2.3.7. Расчет перекрытия по трещиностойкости
2.3.8. Определение прогиба перекрытия
2.3.9. Расчет сопряжения капители с колонной
2.4. Расчет средних колонн 1-го этажа

3. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ: ОСНОВАНИЯ И ФУНДАМЕНТЫ
3.1. Определение физико-механических характеристик грунта основания.
3.2. Сбор нагрузок на фундамент
3.3. Определение ширины подошвы фундамента
3.4. Расчет осадки фундамента
3.5. Расчет фундамента по материалу

4. ТЕХНОЛОГИЯ ВЕДЕНИЯ СТРОИТЕЛЬСТВА
4.1. Определение объемов работ
4.2. Выбор метода возведения здания
4.3. Определение трудоемкости и стоимости трудозатрат
4.4. Расчет требуемых параметров монтажных кранов
4.5. Технико-экономическая оценка вариантов механизации строительно- монтажных работ
4.6. Разработка технологической карты

5. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
5.1. Общие сведения
5.2. Организационно-техническая подготовка строительства объекта
5.2.1. Выбор и описание метода производства работ
5.2.2. Технико–экономический выбор грузоподъемных механизмов
5.3. Определение номенклатуры и объемов работ
5.4. Определение продолжительности выполнения работ по карточке- определителю.
5.5. Проектирование и расчет сетевой модели
5.5.1. Расчет параметров и показателей сетевого графика.
5.5.2. Построение сетевого графика в масштабе времени
5.6. Определение потребности в трудовых затратах
5.7. Определение потребности в материально-технических ресурсах.
5.8. Проектирование и расчет стройгенплана
5.8.1. Расчет складских помещений и площадок
5.8.2. Расчет потребности во временных зданиях и сооружениях
5.8.3. Расчет потребности строительства в воде
5.8.4. Расчет потребности строительства в электроэнергии
5.8.5. Расчет потребности строительства в тепле
5.9. Технико-экономические показатели стройгенплана

6. ЭКОНОМИКА СТРОИТЕЛЬСТВА
6.1. Определение номенклатуры и подсчет объемов работ
6.2. Составление спецификации строительных элементов
6.3. Локальная смета на общестроительные работы
6.4. Объектная смета

7. ОХРАНА ТРУДА
7.1. Общие сведения
7.2. Устройство откосов котлованов
7.3. Расчет времени эвакуации людей из здания торгово-выставочного павильона
7.4. Расчет защитного заземления электрооборудования
7.5. Обеспечение пожаробезопасности
7.6. Кровельные работы
