Проект №1-118 "Здание банка в г. Гусь-Хрустальный"

Скачать бесплатно план, фасад или разрез банка Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

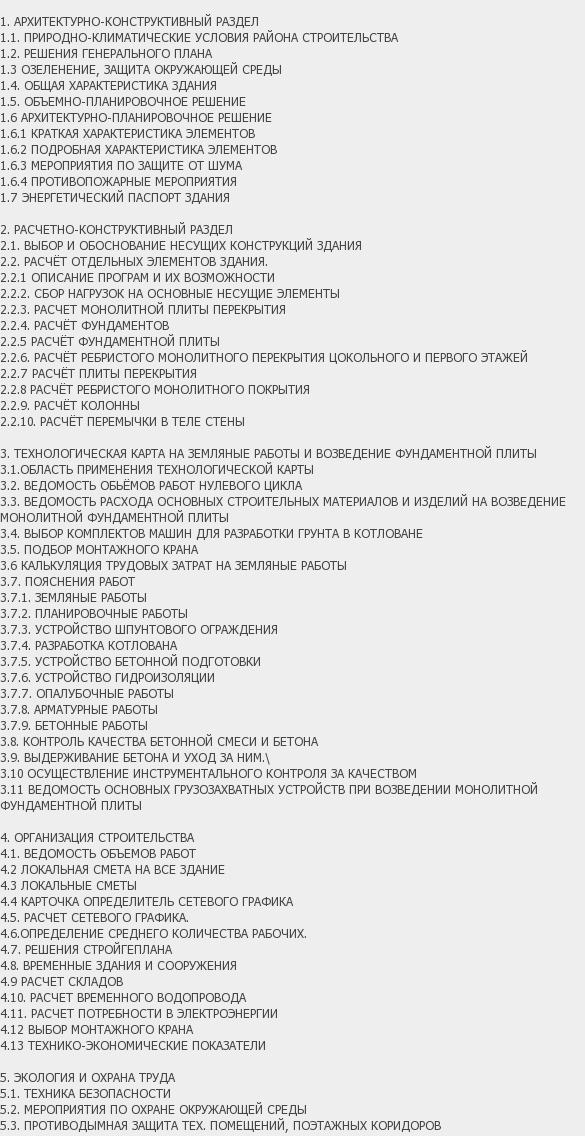

В дипломном проекте выполнено: 12 листов в ПК «AutoCAD» и 111 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 4 шт (в комплекте программные файлы визуализации объекта), расчет конструкций - 4 шт, технологической – 2 шт. и организационной части - 2 шт.

В проекте строительные конструкции рассчитаны в программе «Скад». В работе представлен ППР на возведение монолитной фундаментной плиты. В организационном разделе разработан сетевой график производства работ, а также строительный генеральный план банка.

Здание банк 2-этажное, на 50 человек персонала, цокольный технический (неэксплуатируемый) этаж и утепленную кровлю. Цокольный этаж предназначен для архива старых документов, также в нем располагаются подсобные помещения. На 1 этаже – основные помещения для обслуживания клиентов, 2 этаж предназначен под помещения для работы работников банка. Проектируемый банк имеет максимальные габаритные размеры в осях (Д/Ш/В) –39,5/37,7/10,8 метров.

Конструктивная схема с продольными и поперечными несущими стенами. Фундамент запроектирован в виде монолитной железобетонной плиты. Стены трехслойные: монолитный бетон – утеплитель - Несъемная стеклоцементаня опалубка. Перекрытия и покрытие – монолитные ребристые толщиной 100 мм. Лестницы - монолитные железобетонные. Крыша – плоская рулонная.
