Проект №1-102 "Здание ТРЦ в г. Верхняя Салда"

Скачать бесплатно план, фасад или разрез торгово-развлекательного центра Вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

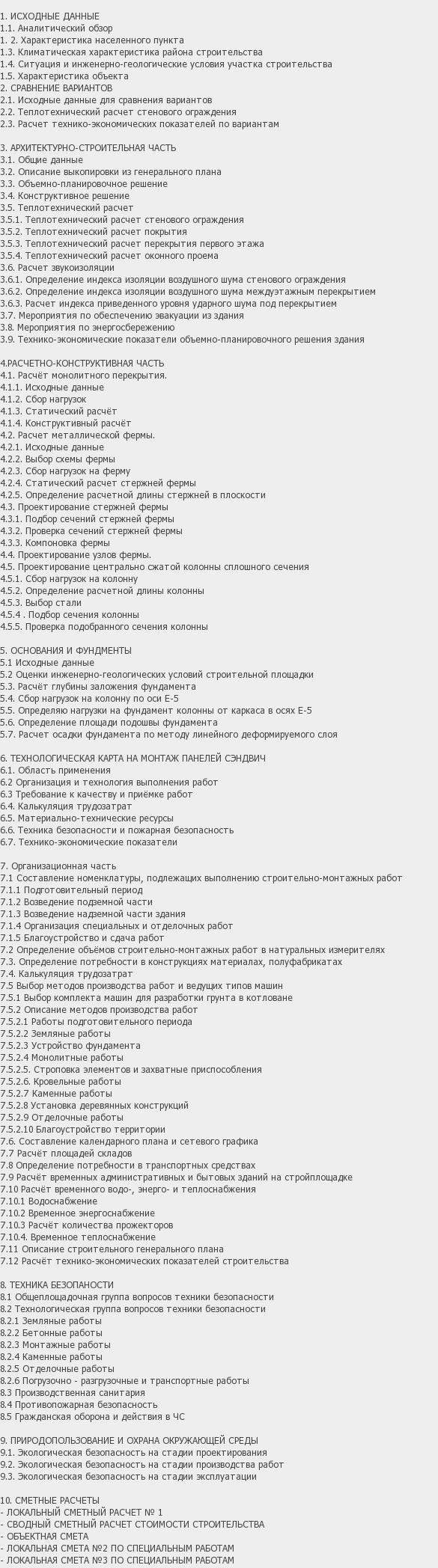

В дипломном проекте выполнено: 10 чертежей в программе «AutoCAD» и 175 листов пояснительной записки в программе «Microsoft Word и Excel».

В графической части диплома: архитектуры - 3 чертежа (в комплекте программные файлы визуализации объекта), сравнение вариантов – 1 чертеж, расчет конструкций - 3 чертежа, технологической и организационной части - 3 чертежа.

В проекте строительные конструкции рассчитаны в ПК «ЛИРА». В работе представлен ППР на монтаж сэндвич панелей. В организационном разделе разработан Календарный и сетевой график производства работ, а также строительный генеральный план объекта.

Проектируемый ТРЦ 4-х этажный с цокольным этажом. Шаг колонн по цифровым осям принят 6 м, по буквенным – 9 м. В здании предусмотрены 5 лестниц, 4 лифта два пассажирских и два грузовые. Проектируемый ТРЦ имеет максимальные габаритные размеры в осях (Д/Ш/В) – 60/63/20,2 метров.

Конструктивная схема – каркасная. Фундамент монолитный отдельностоящий. Колонны металлические широкополочные двутавры. Наружные ограждающие конструкции сэндвич панели. Перекрытия монолитные, которые укладываются на металлические балки. Лестница выполнена в сборном варианте из стальных косоуров и железобетонных ступеней. Кровля – плоская.
