Проект №3-66 "Завод переработки стекла в г. Нижний-Новгород"

Готовый дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломный проект на тему «Завод переработки стекла в городе Нижний - Новгород». Проектируемое здание состоят из двух корпусов, административно-бытового (АБК) и производственного корпуса. Корпуса разделены противопожарной стеной 2-го типа REI4. Корпус производственного блока одноэтажный, корпус АБК запроектирован 2-ух этажным. Здание завода имеет габаритные размеры (Д/Ш/В) – 93,6/42,0/12,9 метра.

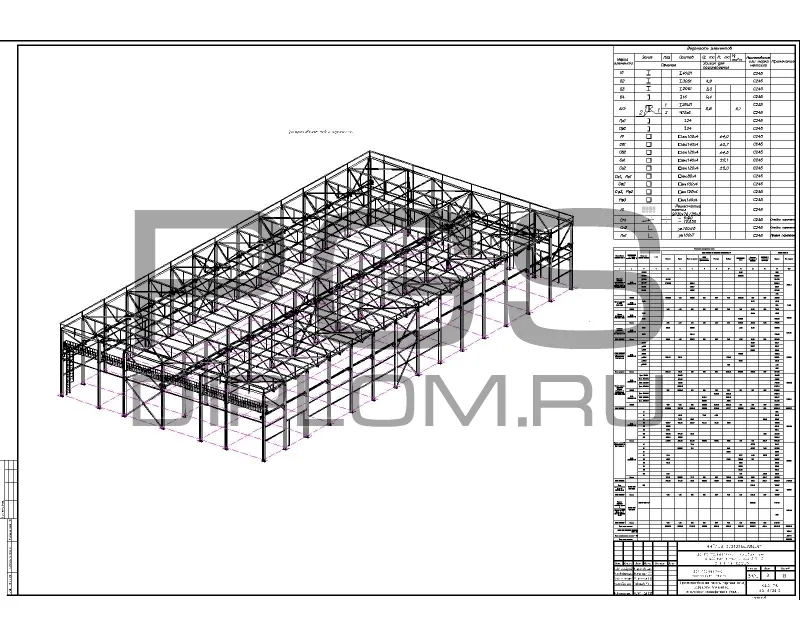

Каркас зданий производственного корпуса и здания АБК решен по рамно-связевой схеме. Фундаменты здания железобетонные столбчатые отдельно стоящие. Колонны и фермы металлические. Наружные стены выполнены из сэндвич – панелей. В АБК предусмотрены монолитные плиты перекрытия. Конструкция кровли беспрогонная, с профилированным настилом и утеплителем «ТЕХНОРУФ».

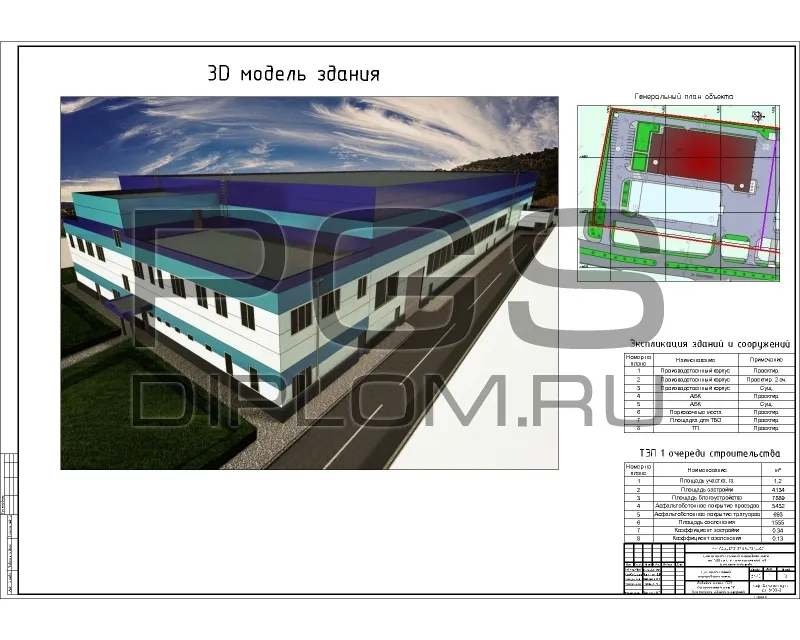

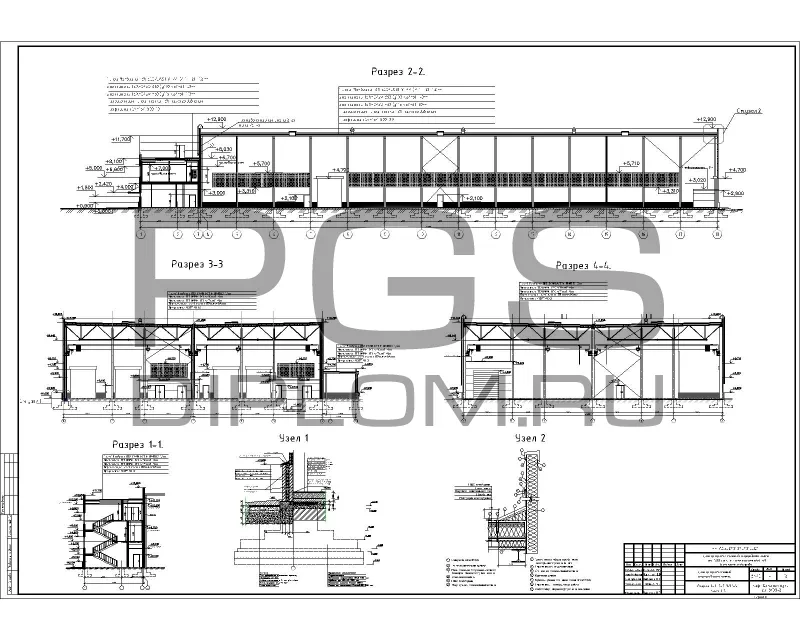

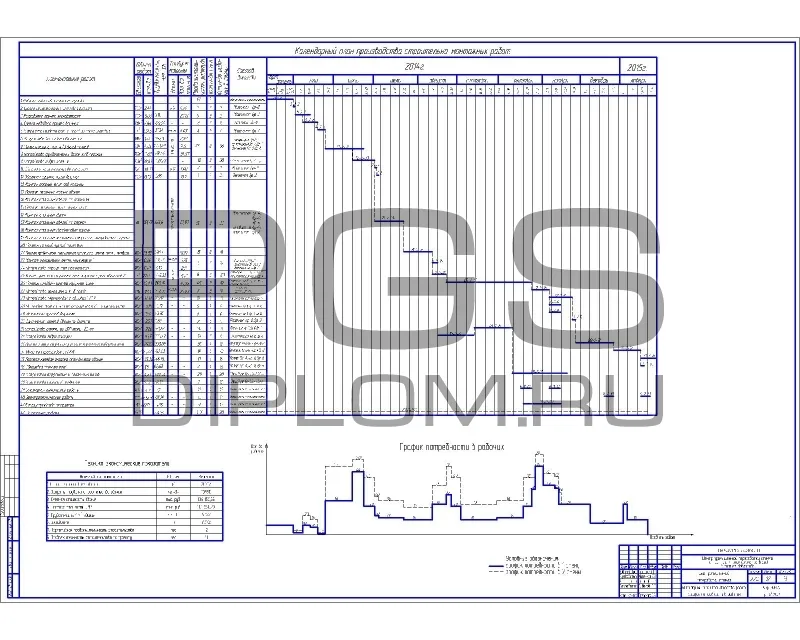

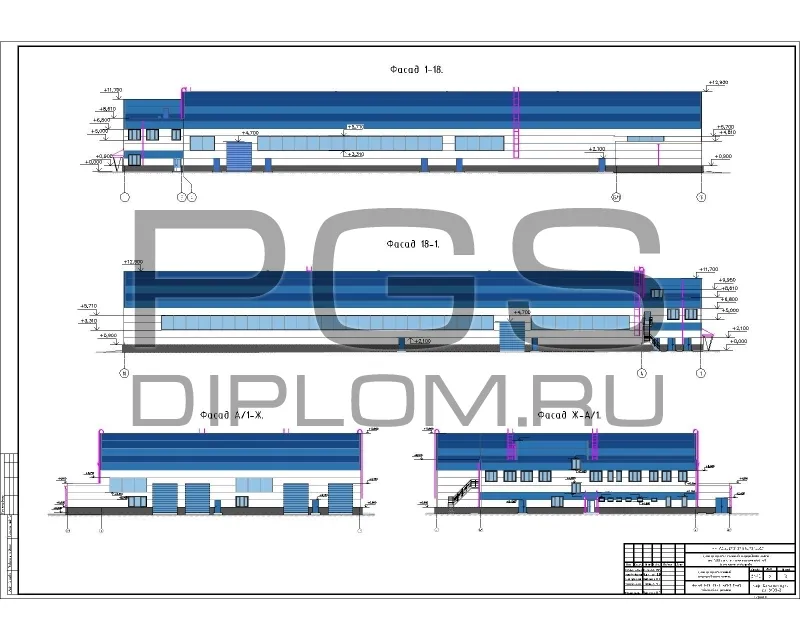

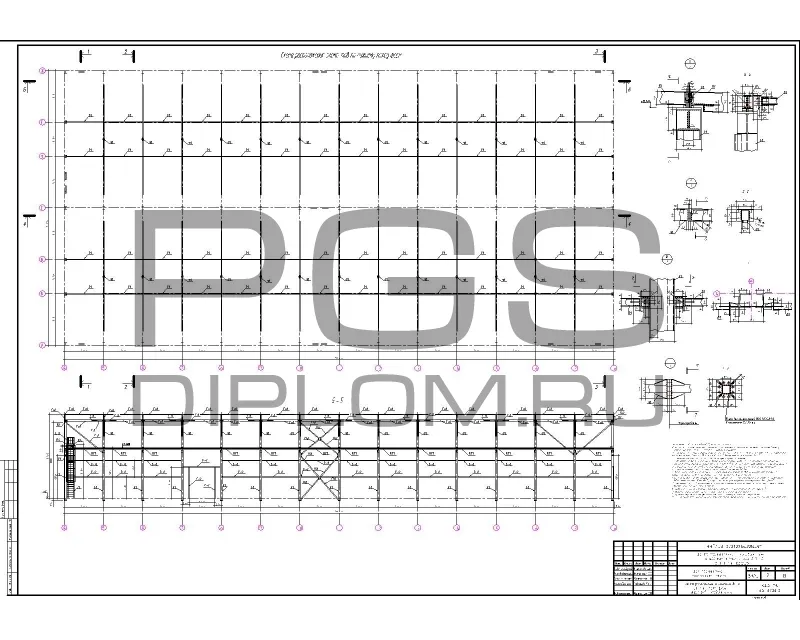

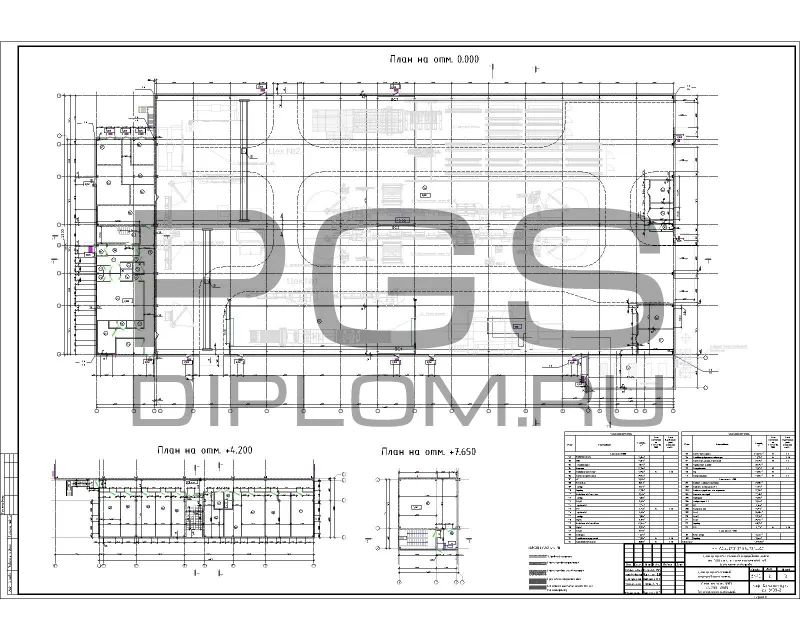

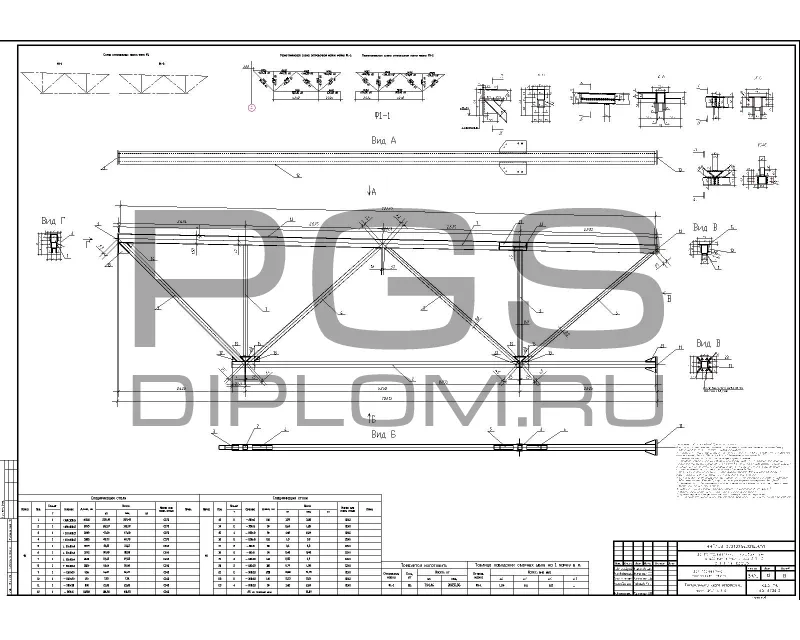

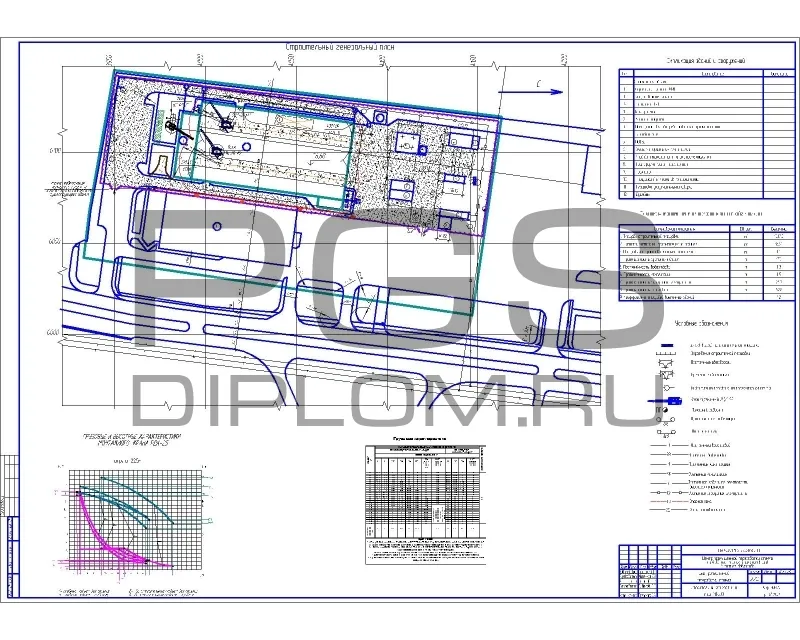

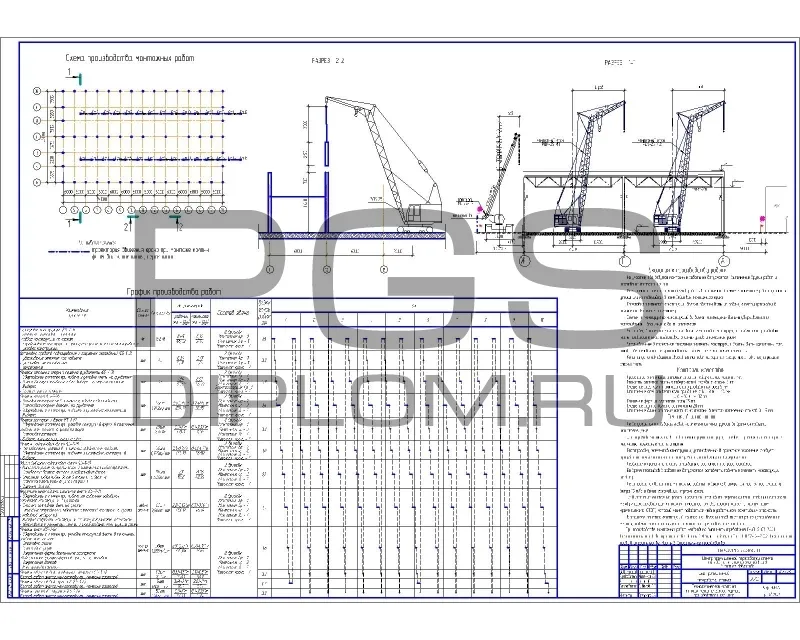

Архитектурная часть проекта выполнена на 4-х графических листах. В дипломном проекте расчетная часть выполнена в программном комплексе «SCAD» и «Кристалл». В технологическом разделе разработан ППР на монтаж металлического каркаса. Организационный раздел предусматривает разработку календарного плана производства строительно-монтажных работ, а так же строительный генеральный план завода.

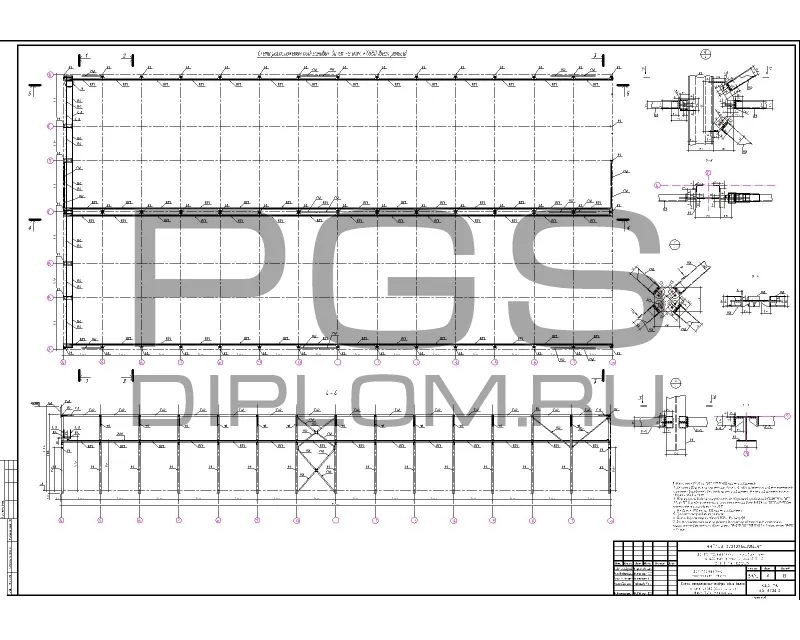

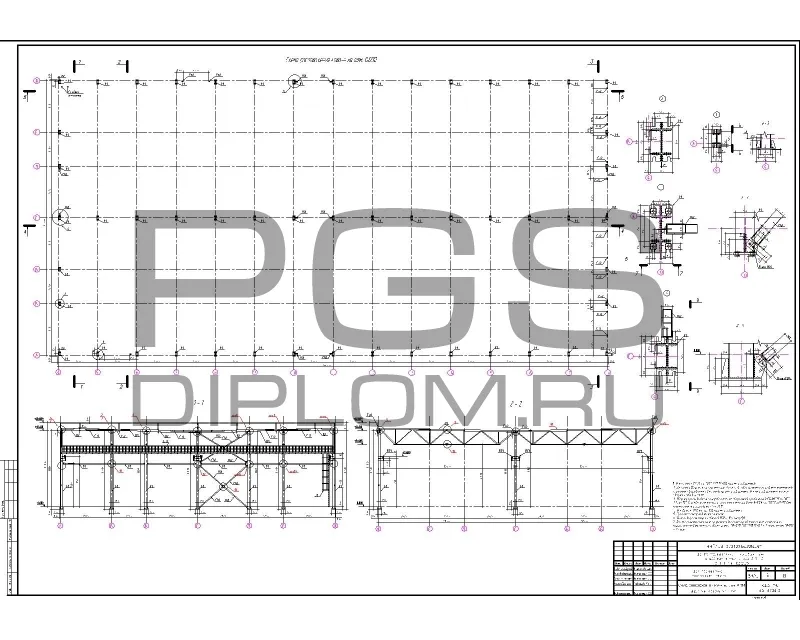

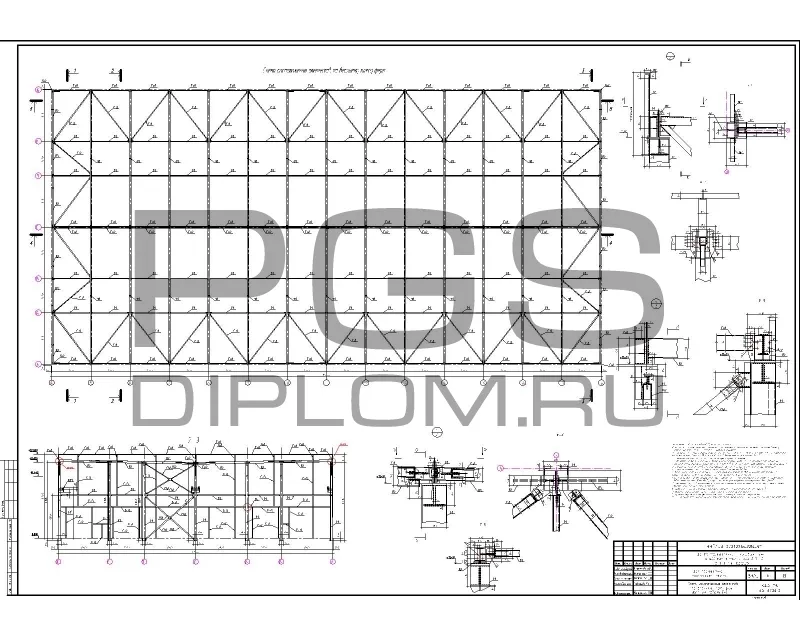

В проекте содержится 13 листов чертежей, выполненных в программе «AutoCAD» и 108 листов пояснительной записки выполненной в программе «Word» и «Excel».

Раздел 1. Архитектурно-строительные решения
1.1 Исходные данные
1.1.1. Характеристика строительной площадки
1.1.2. Основные климатические характеристики района строительства
1.1.3. Геоморфологические условия
1.1.4. Инженерно - геологические изыскания строительной площадки
1.1.5 Гидрогеологические условия
1.1.6 Состав сооружения
1.2 Схема планировочной организации земельного участка.
1.2.1 Планировочное решение
1.2.2 Озеленение и благоустройство территории
1.2.3 Транспорт и дороги
1.2.4 ТЭП земельного участка
1.3. Объёмно-планировочные решения
1.4. Конструктивные решения
1.4.1 Стены
1.4.2 Фундаменты
1.4.3 Кровля
1.4.4 Перекрытия
1.4.5 Заполнение проемов
1.4.6 Отделка помещений
1.4.7 Огнезащита конструкций
1.4.8 Обоснование решений по освещенности помещений
1.5 Технологические решения
1.6 Системы инженерного обеспечения
1.7 Мероприятия по взрыво и пожарной безопасности

Раздел 2. Конструктивные решения
2.1 Общие данные
2.1.1 Исходные данные
2.1.2 Конструктивные решения
2.1.3 Материалы
2.1.4 Соединения элементов
2.1.5 Антикоррозийная защита
2.1.6 Противопожарное покрытие
2.1.7 Указание по изготовлению и монтажу
2.1.8 Сейсмическая нагрузка
2.1.9 Температурные нагрузки
2.2. Статистический расчет металлических конструкций производственного здания
2.3. Расчетные схемы производственного здания
2.4 Конструктивный расчет элементов производственного здания
2.4.1 Расчет стропильной фермы покрытия Ф1
2.4.2 Расчет колонн
2.4.2.1. Общие характеристики
2.4.2.2. Расчет центральных колонн
2.4.2.3. Расчет боковых колонн вдоль цифровых осей
2.4.2.4. Расчет базы колонн
2.4.2.4.1. Расчет основной базы колонн
2.4.2.4.2. Расчет малой базы колонн

Раздел 3. Технология и организация строительства
3.1. Исходные данные для проектирования производства работ
3.2 Подсчёт объёмов работ
3.3. Выбор и обоснование метода производства работ
3.3.1 Работы подготовительного периода
3.3.2 Земляные работы
3.3.3 Устройство фундаментов
3.3.4 Монтаж колонн
3.3.5 Монтаж элементов покрытия
3.3.6 Устройство кровли
3.3.7 Устройство полов
3.3.8. Остекление.
3.3.9 Отделочные работы
3.3.10 Устройство отмостки
3.3.11 Особостроительные работы
3.4 Подбор параметров крана для производства монтажных работ
3.5. Календарный план производства работ
3.6. Определение потребности строительства в воде
3.7 Расчет площадей складов
3.8. Определение потребности во временных зданиях и сооружениях
3.9. Электроснабжение строительной площадки
3.10. Проектирование стройгенплана
3.11. Мероприятия по охране труда и технике безопасности
3.11.1 Техника безопасности при производстве земляных работ
3.11.2 Техника безопасности при производстве бетонных работ
3.11.3 Техника безопасности при производстве монтажных работ
3.11.4 Техника безопасности при производстве кровельных работ
3.11.5 Техника безопасности при производстве отделочных работ
3.11.6 Общеплощадочные мероприятия по охране труда
3.12. Мероприятия по охране окружающей среды

Раздел 4. Сметная документация
4.1 Общая часть
4.2 Ведомость работ
4.3 Расчет потребности в материалах
4.4 Локальная ресурсная ведомость
4.5 Локальная смета
4.6 Объектная смета
4.7 Сводный сметный расчёт

5. Приложения
5.1.Теплотехнический расчет наружной стены здания
5.1.1. Исходные данные
5.1.2. Определяем требуемое сопротивление теплопередаче ограждающей конструкции
5.1.3. Теплотехнический расчёт ограждающих конструкций
