Проект №2-97 "Монолитный жилой дом в г. Липецк"

Чертежи монолитного жилого дома неотъемлемая часть готового проект ПГС представленного на нашем сайте готовых дипломных работ.

Жилой дом переменной этажности (14-15 этажей), 2-х секционный, с подвальным этажом и техническим чердаком. На 15-ом этажа квартиры в 2-х уровнях выполнены в 2-х уровнях. Высота жилого этажа –3,00 м. В доме 140 квартир: 45 квартир однокомнатных; 72 квартиры – двухкомнатных; 23 квартиры трехкомнатных; 2 квартиры четырехкомнатных). К дому пристроено здание магазина. Проектируемый объект с максимальными габаритными размерами (Д/Ш/В) – 108,85/26,47/60,0 метра.

Жило дом выполнен в монолитном железобетонном исполнении. Фундаменты под жилой частью свайные по монолитному ростверку, под магазинов – монолитная железобетонная плита. Стены подвального этажа из сборных бетонных блоков, стены жилой части из силикатного кирпича. Стены пристроенных магазинов выполняются из ячеистых блоков. Перекрытие смешанные сблрные и монолитные участки. Кровля здания плоская с покрытием из изопласта.

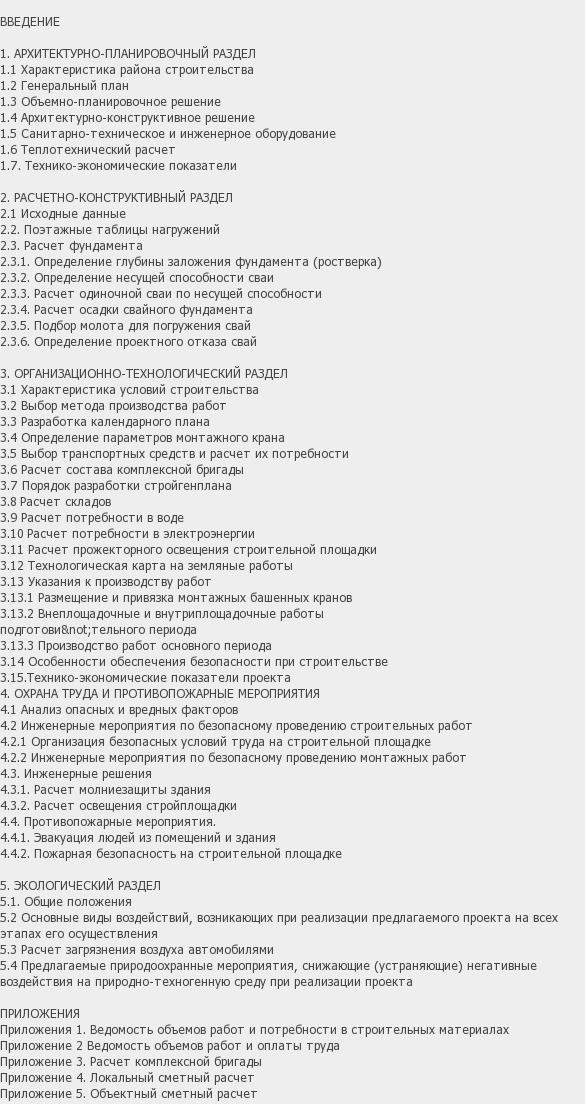

В комплекте проекта чертежей архитектуры – 6 шт, чертежей расчетной части, в том числе сравнения вариантов – 3 шт, чертежей технологической части – 2 шт, чертежей организационной части -2 шт. Расчет фундамента посчитан ручным способом. В технологическом разделе разработаны ППР на разработку грунта и на возведение нулевого цикла. В организационной части разработан календарный и сетевой график и стройгенплан жилого дома. В экономическом разделе диплома рассмотрена локальная и объектная смета строительства монолитного жилого дома.

Проект ПГС состоит из 13 чертежей Автокада и 192 листов записки в программе «Microsoft Office».
