Проект №2-77 "Реконструкция 3-х этажного дома в г. Тюмень"

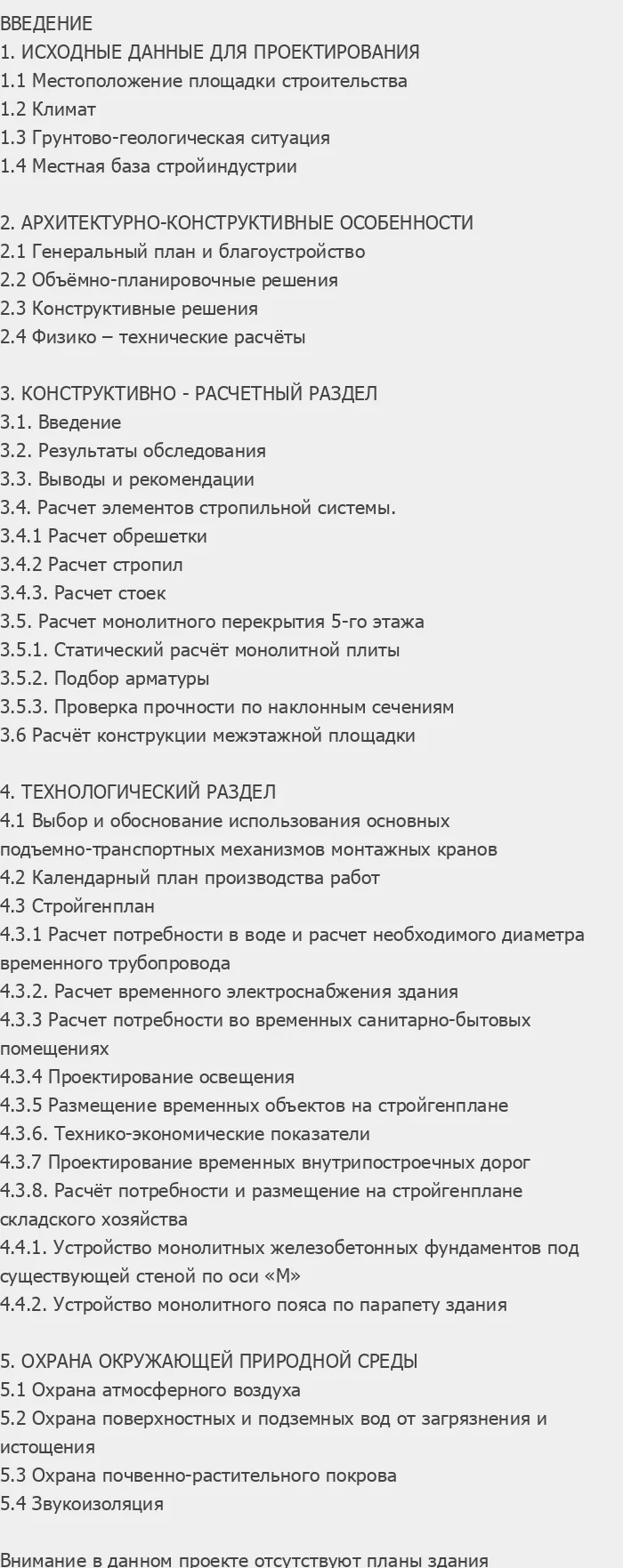

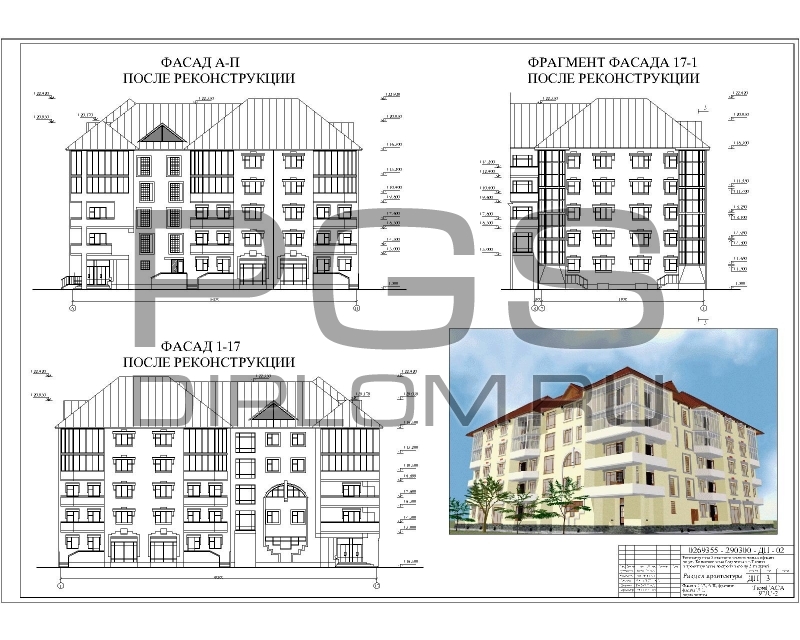

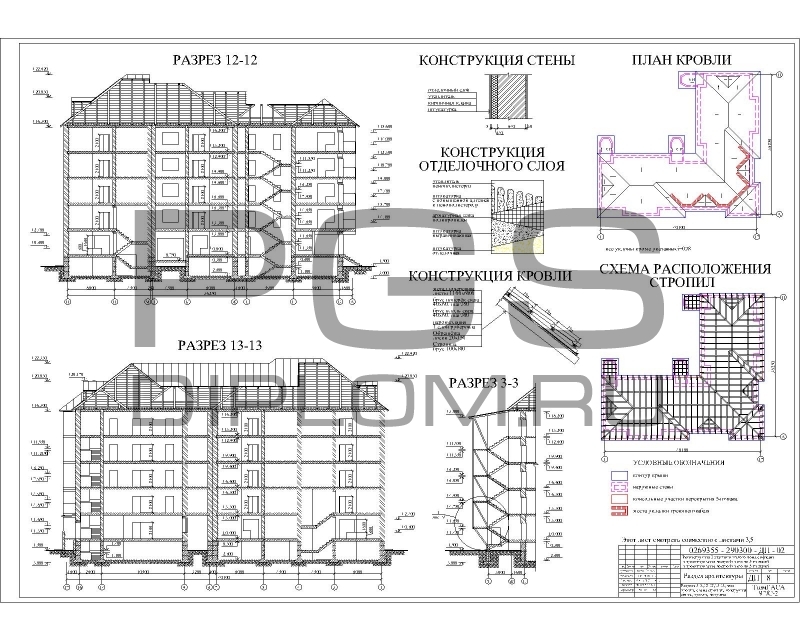

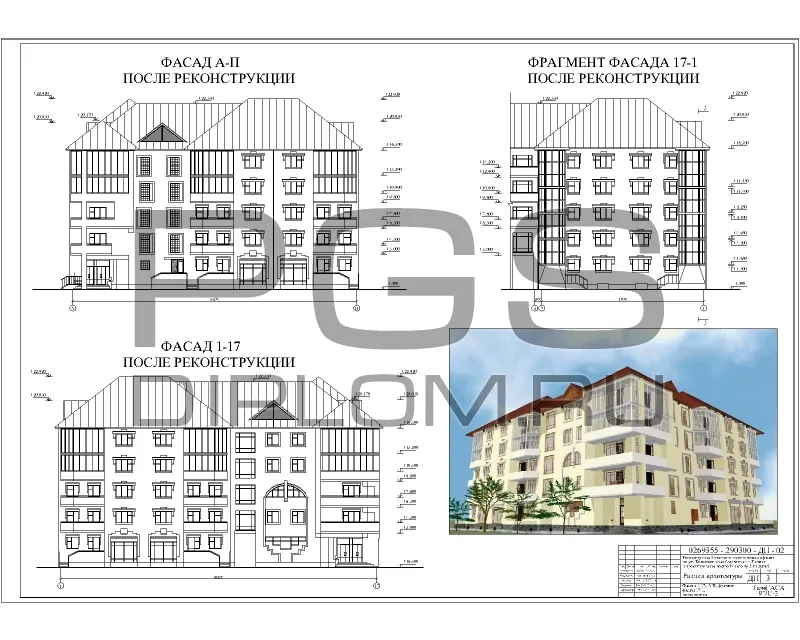

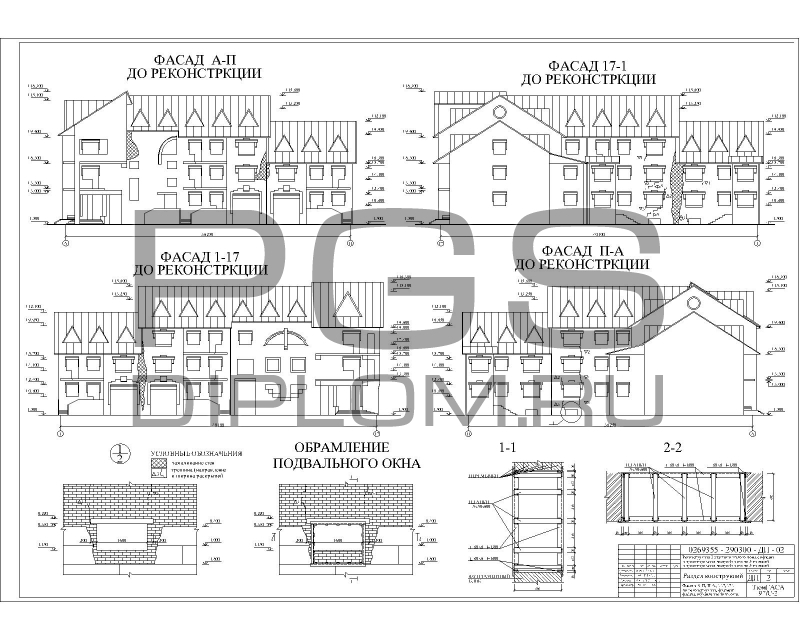

Скачать бесплатно фасад или разрез реконструкции жилого дома вы можете в DEMO версии диплома на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

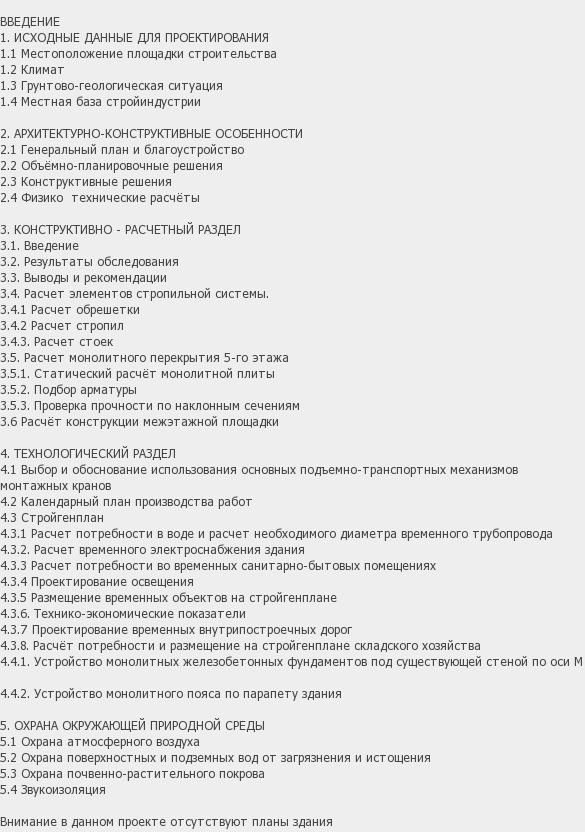

В проекте жилого дома: 10 чертежей в программе «AutoCAD» и 72 листа пояснительной записки в программе «Microsoft Word».

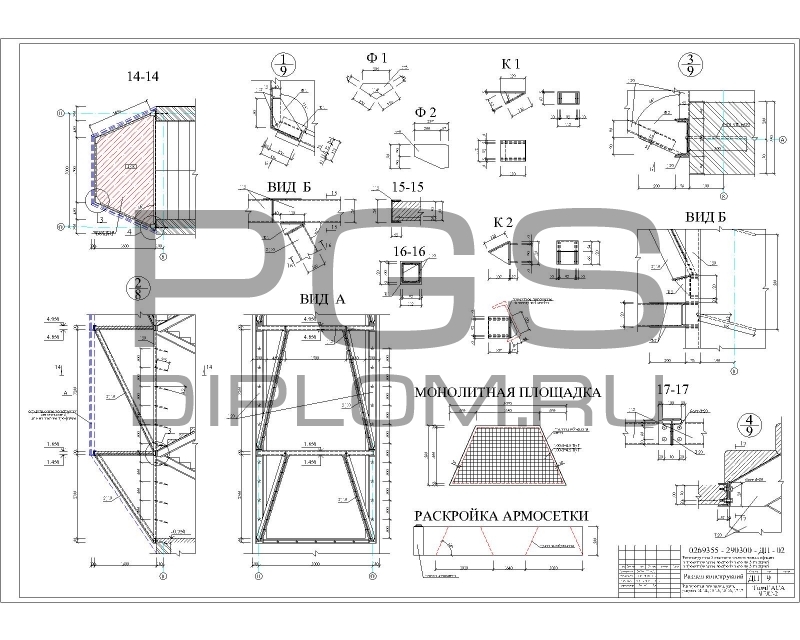

В графической части диплома: архитектуры – 4 чертежа, расчет конструкций - 3 чертежа,технологической и организационной части – 3 чертежа.

В проекте строительные конструкции рассчитаны ручным способом.

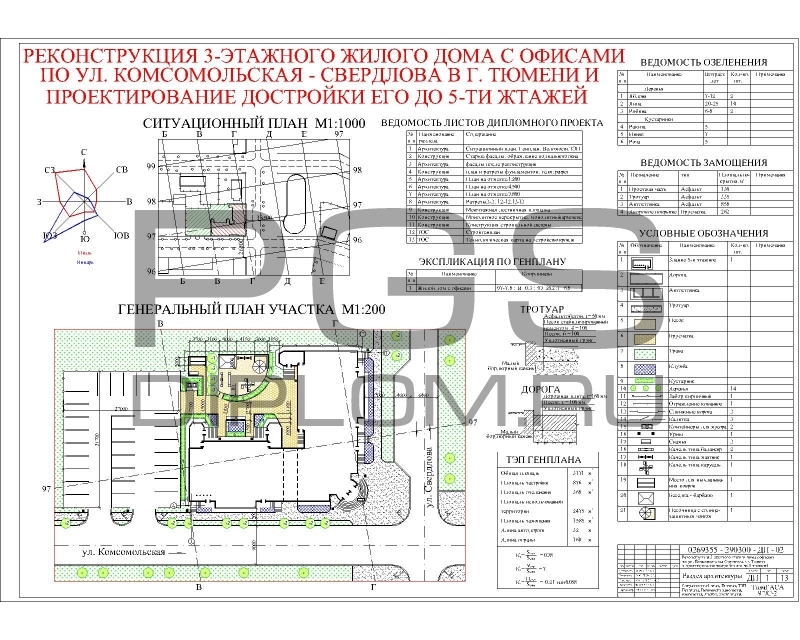

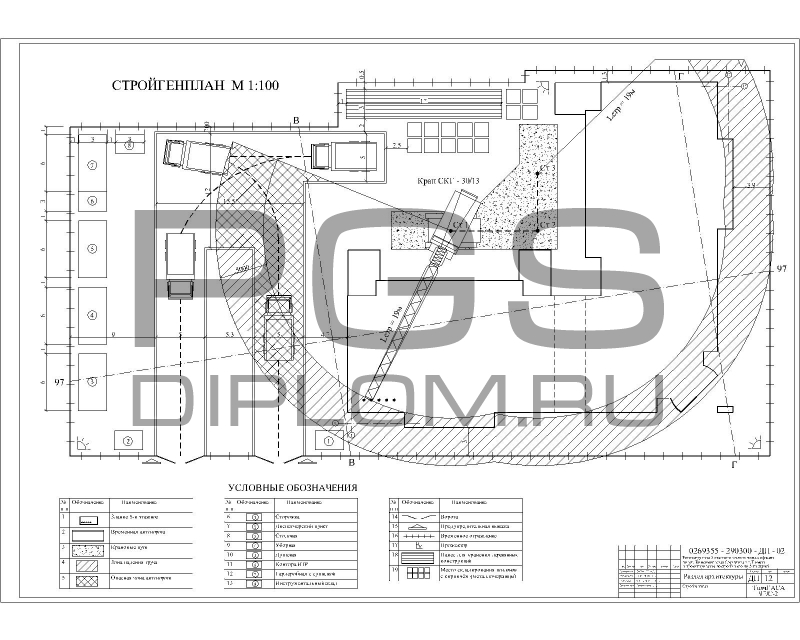

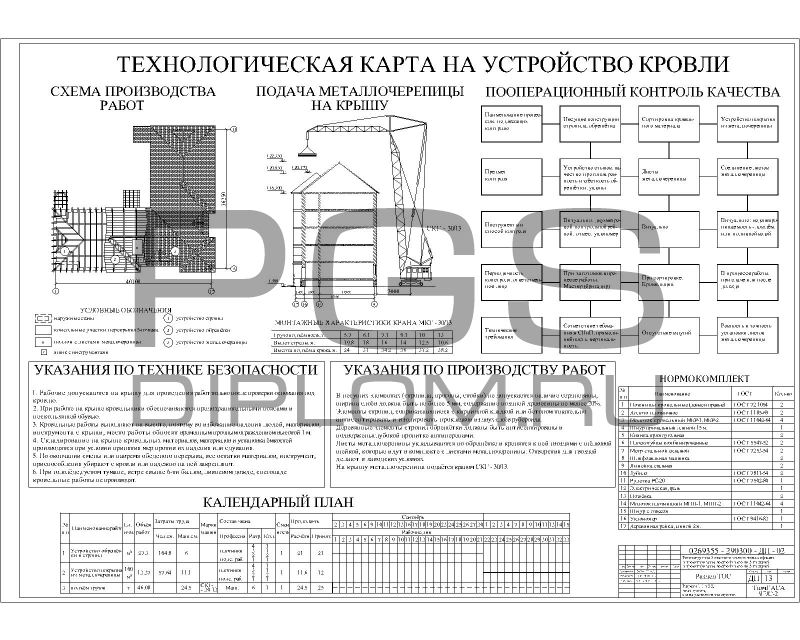

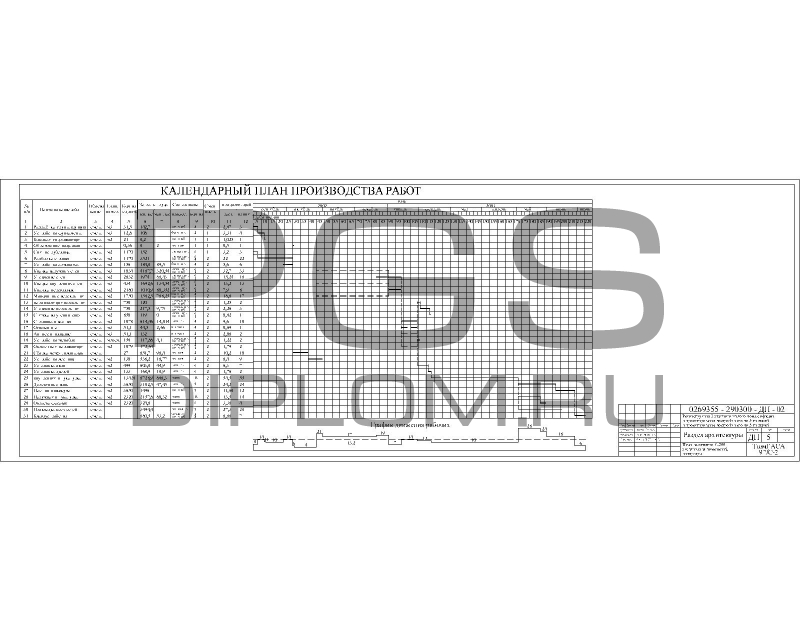

В технологической части проекта разработан ППР на устройство кровли. В организационной части выполнен календарный график работ и строительный генеральный план.

В данном проекте рассматривается реконструкция ранее замороженного здания, достройка 2-ух этажей.

Здание 5-ти этажное с подвальным помещением. На 1-ом и 2-ом этаже находятся офисные помещения. Общая площадь квартир составляет 1499 кв.м, площадь офисных помещений 1761,7 кв.м. Проектируемый объект имеет максимальные габаритные размеры в осях (Д/Ш/В) – 40,1/36,25/22,92 метров.

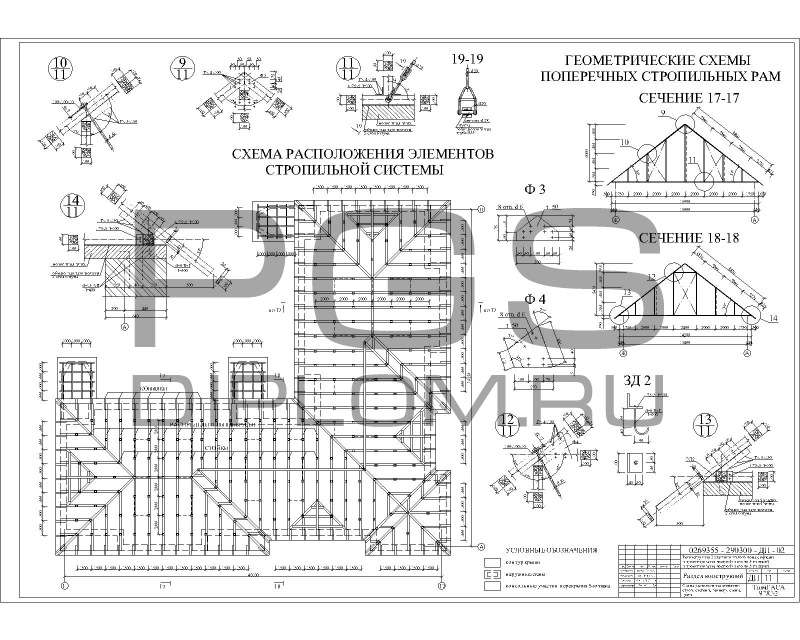

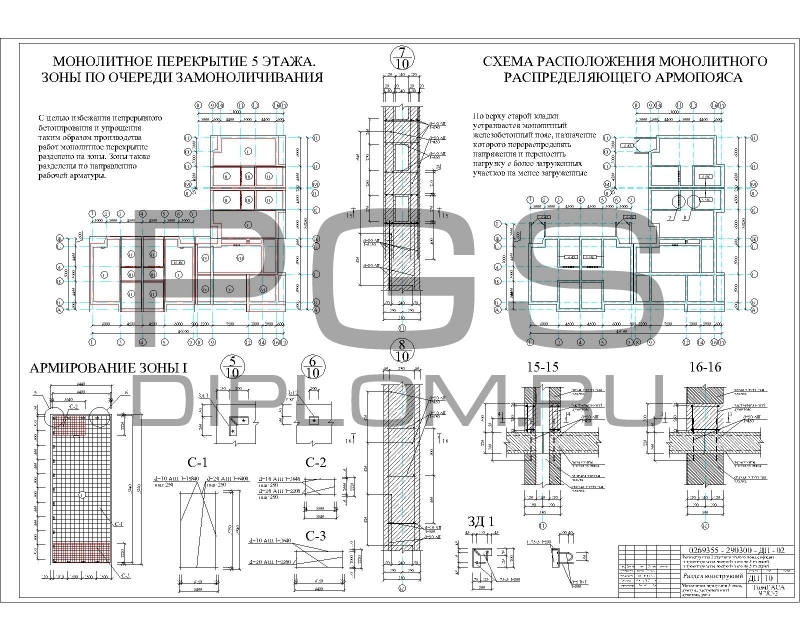

Конструктивная схема – стеновая с несущими продольными и поперечными несущими стенами. Фундамент ленточный из сборного железобетона. Стены 1-3 этажа из кирпича, 4-5 из пеноблоков. Перекрытия 1-3 этажей из сборных ж/б плиты, 4-5 монолитные железобетонные. Кровля скатная по деревянной стропильной системе.
