Проект №2-60 "Жилое здание с офисными помещениями г. Кемерово"

Скачать бесплатно план, фасад или разрез дом с офисами Вы можете в DEMO версии на нашем сайте готовых дипломных работ по специальности промышленное и гражданское строительство.

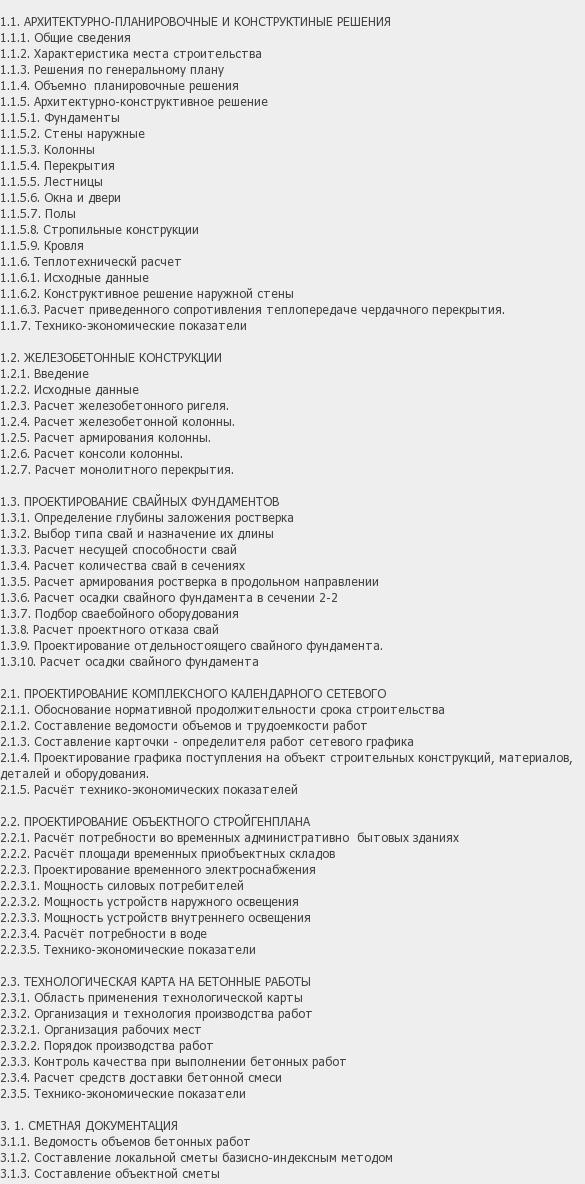

В дипломном проекте выполнено: 10 листов в ПК «AutoCAD» и 105 листов пояснительной записки в ПК «MS Word».

В графической части диплома содержатся следующие чертежи: архитектуры - 2 шт, расчет конструкций - 4 шт, технологической и организационной части - 4 шт.

В проекте конструкции рассчитаны ручным способом. В технологической части проекта разработан ППР на бетонные работы, также в графической части представлены план свайного поля, план ростверка, геологический разрез. В организационном разделе разработан Комплексный календарный сетевой графики строительный генеральный план дома.

Здание разноэтажное, с чердачным помещением. В здании. На отметке –3.000 предусмотрена - стоянка для легковых автомобилей. На отметке 3.000 находится этаж под офисы. Далее с отметки 6.600 до отметки 13.200 находятся жилые квартиры. Проектируемое здание имеет максимальные габаритные размеры в осях (Д/Ш/В) – 48,0 /22,5/24,6 метров.

Конструктивная система здания – сборный железобетонный каркас. Тип фундаментов - сваи-стойки. Колонны, ригели, перекрытия - сборные железобетонные. Плиты Наружные стены из кирпича с утепленным вентилируемым фасадом. Крыша скатная по деревянным стропилам. (ъ)
