Проект №2-102 "14-ти этажный дом в г. Иваново"

Строительство жилых домов с дополнительными помещениями одно из динамично развивающихся направлений в строительстве современного мира, именно такие дипломы ПГС представлены в нашем каталоге.

Проектируемый жилой дом С-образной формы, четырнадцатиэтажный, двухсекционный, угловой с поворотом на 135 градусов. В цокольном этаже предусмотрен ресторан и магазин продовольственных товаров. На первом этаже расположены офисы. Общее количество квартир 99 штук. Проектируемый объект имеет габаритные размеры (Д/Ш/В) – 48,67/42,13/43,0 метра.

Жилой дом бескаркасный кирпичный с несущими продольными и поперечными стенами. Фундаменты ленточные из сборных железобетонных подушек и бетонных блоков. Наружные стены из силикатного кирпича. Утеплитель из пенополистирольных плит системы «СЭНАРДЖИ». Перекрытия из сборных железобетонных плит. Кровля плоская рулонная с внутренним водостоком.

Архитетектурная часть дипломного проекта выполнена на 5 чертежах, расчетно - конструктивная часть на 3 чертежах. Расчеты в дипломном проекте выполнялись ручным методом. В технологической части проекта проработан ППР на каменную кладку. Организационный раздел включает стройгенплан и календарный график строительства. Экономическая часть проекта рассматривает локальную, объектную смету и сводный сметный расчет жилого дома.

В составе диплома 12 листов чертежей AutoCAD и 135 листов записки в программном комплексе «Microsoft Office Word и Excel».

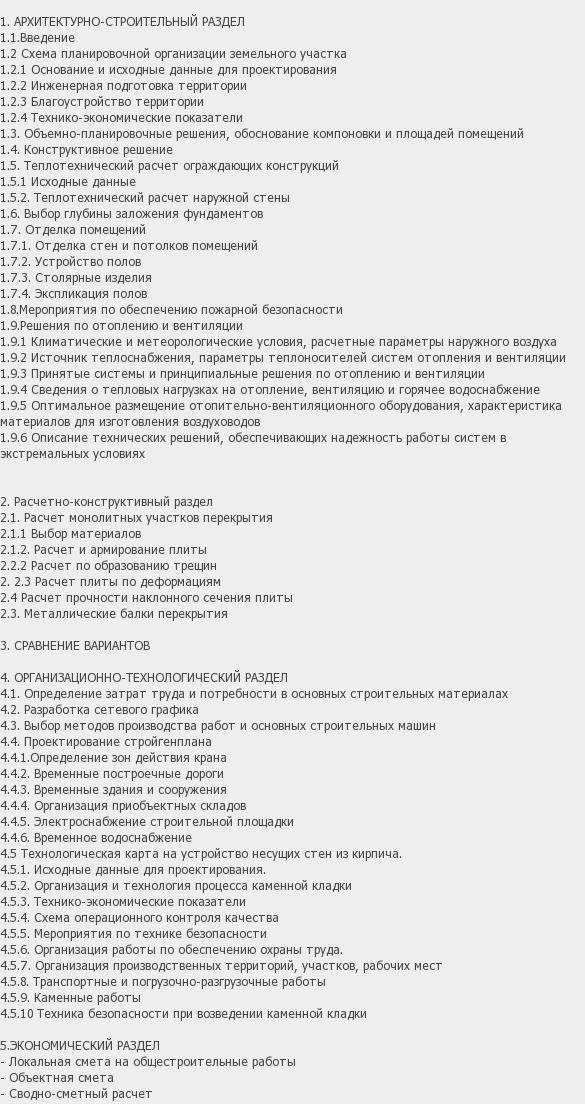

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1.Введение
1.2 Схема планировочной организации земельного участка
1.2.1 Основание и исходные данные для проектирования
1.2.2 Инженерная подготовка территории
1.2.3 Благоустройство территории
1.2.4 Технико-экономические показатели
1.3. Объемно-планировочные решения, обоснование компоновки и площадей помещений
1.4. Конструктивное решение
1.5. Теплотехнический расчет ограждающих конструкций
1.5.1 Исходные данные
1.5.2. Теплотехнический расчет наружной стены
1.6. Выбор глубины заложения фундаментов
1.7. Отделка помещений
1.7.1. Отделка стен и потолков помещений
1.7.2. Устройство полов
1.7.3. Столярные изделия
1.7.4. Экспликация полов
1.8.Мероприятия по обеспечению пожарной безопасности
1.9.Решения по отоплению и вентиляции
1.9.1 Климатические и метеорологические условия, расчетные параметры наружного воздуха
1.9.2 Источник теплоснабжения, параметры теплоносителей систем отопления и вентиляции
1.9.3 Принятые системы и принципиальные решения по отоплению и вентиляции
1.9.4 Сведения о тепловых нагрузках на отопление, вентиляцию и горячее водоснабжение
1.9.5 Оптимальное размещение отопительно-вентиляционного оборудования, характеристика материалов для изготовления воздуховодов
1.9.6 Описание технических решений, обеспечивающих надежность работы систем в экстремальных условиях

2. Расчетно-конструктивный раздел
2.1. Расчет монолитных участков перекрытия
2.1.1 Выбор материалов
2.1.2. Расчет и армирование плиты
2.2.2 Расчет по образованию трещин
2. 2.3 Расчет плиты по деформациям
2.4 Расчет прочности наклонного сечения плиты
2.3. Металлические балки перекрытия

3. СРАВНЕНИЕ ВАРИАНТОВ

4. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
4.1. Определение затрат труда и потребности в основных строительных материалах
4.2. Разработка сетевого графика
4.3. Выбор методов производства работ и основных строительных машин
4.4. Проектирование стройгенплана
4.4.1.Определение зон действия крана
4.4.2. Временные построечные дороги
4.4.3. Временные здания и сооружения
4.4.4. Организация приобъектных складов
4.4.5. Электроснабжение строительной площадки
4.4.6. Временное водоснабжение
4.5 Технологическая карта на устройство несущих стен из кирпича.
4.5.1. Исходные данные для проектирования.
4.5.2. Организация и технология процесса каменной кладки
4.5.3. Технико-экономические показатели
4.5.4. Схема операционного контроля качества
4.5.5. Мероприятия по технике безопасности
4.5.6. Организация работы по обеспечению охраны труда.
4.5.7. Организация производственных территорий, участков, рабочих мест
4.5.8. Транспортные и погрузочно-разгрузочные работы
4.5.9. Каменные работы
4.5.10 Техника безопасности при возведении каменной кладки

5.ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
- Локальная смета на общестроительные работы
- Объектная смета
- Сводно-сметный расчет
