Проект №4-13 "Коттедж для 2-ух семей в г. Пенза"

Отличный дипломный проект по специальности ПГС (Промышленное и гражданское строительство). Дипломная работа на тему «дуплекс в городе Пенза». Дуплексный дом предназначен для проживания двух семей из 3-5 человек, дом 2-ух этажный с цокольным этажом. Габаритные размеры коттеджа 19,58х13,22 метра с максимальной высотной отметкой 11,3 метра.

Проектируемый жилой дом бескаркасный, стены являются ограждающими и несущими конструкциями. В здании применяется сборный и монолитный железобетонный ленточный фундамент. Стены выполнены из монолитного пенобетона. Применятся два типа перекрытия, монолитное перекрытие из пенобетона и железобетонные пустотные плиты перекрытия. Крыша чердачная двухскатная стропильная.

Архитектурная часть проекта выполнена на пяти графических листах. В дипломном проекте дуплекса расчет конструкций выполнен ручным способом. В проекте разработана технологическая карта на возведение монолитных пенобетонных стен и технологическая карта на устройство кровли из гибкой черепицы «Ruflex». В организационном разделе представлен календарный график работ и строительный генеральный план.

В проекте содержится 14 чертежей dwg, выполненных в программе «AutoCAD» и 186 листов пояснительной записки выполненной в программе «Word» и «Exсel».

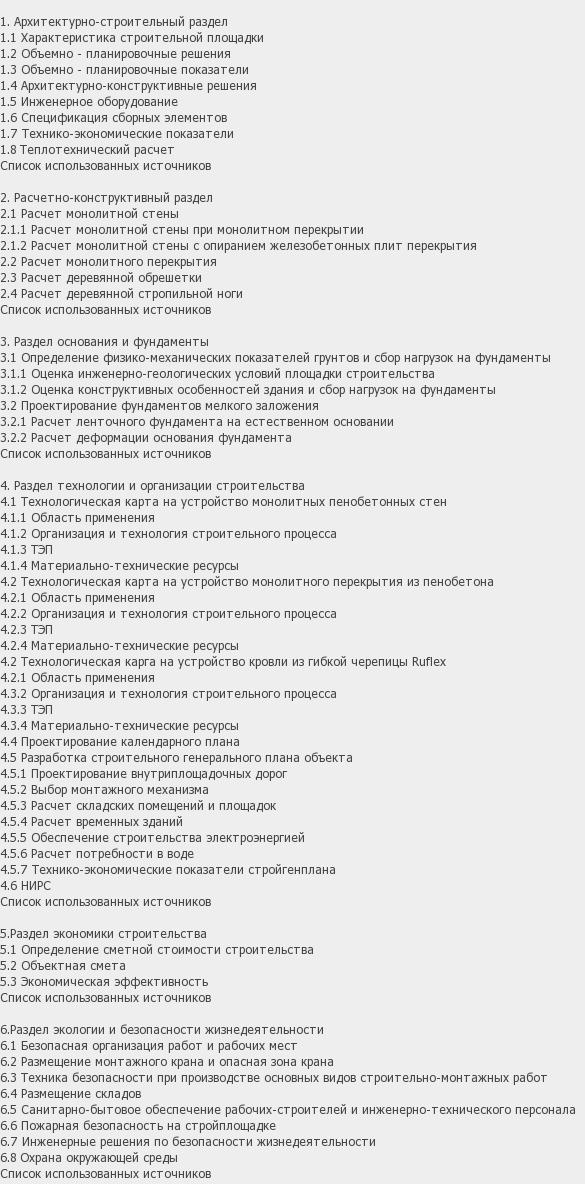

1. Архитектурно-строительный раздел
1.1 Характеристика строительной площадки
1.2 Объемно - планировочные решения
1.3 Объемно - планировочные показатели
1.4 Архитектурно-конструктивные решения
1.5 Инженерное оборудование
1.6 Спецификация сборных элементов
1.7 Технико-экономические показатели
1.8 Теплотехнический расчет
Список использованных источников

2. Расчетно-конструктивный раздел
2.1 Расчет монолитной стены
2.1.1 Расчет монолитной стены при монолитном перекрытии
2.1.2 Расчет монолитной стены с опиранием железобетонных плит перекрытия
2.2 Расчет монолитного перекрытия
2.3 Расчет деревянной обрешетки
2.4 Расчет деревянной стропильной ноги
Список использованных источников

3. Раздел основания и фундаменты
3.1 Определение физико-механических показателей грунтов и сбор нагрузок на фундаменты
3.1.1 Оценка инженерно-геологических условий площадки строительства
3.1.2 Оценка конструктивных особенностей здания и сбор нагрузок на фундаменты
3.2 Проектирование фундаментов мелкого заложения
3.2.1 Расчет ленточного фундамента на естественном основании
3.2.2 Расчет деформации основания фундамента
Список использованных источников

4. Раздел технологии и организации строительства
4.1 Технологическая карта на устройство монолитных пенобетонных стен
4.1.1 Область применения
4.1.2 Организация и технология строительного процесса
4.1.3 ТЭП
4.1.4 Материально-технические ресурсы
4.2 Технологическая карта на устройство монолитного перекрытия из пенобетона
4.2.1 Область применения
4.2.2 Организация и технология строительного процесса
4.2.3 ТЭП
4.2.4 Материально-технические ресурсы
4.2 Технологическая карга на устройство кровли из гибкой черепицы Ruflex
4.2.1 Область применения
4.3.2 Организация и технология строительного процесса
4.3.3 ТЭП
4.3.4 Материально-технические ресурсы
4.4 Проектирование календарного плана
4.5 Разработка строительного генерального плана объекта
4.5.1 Проектирование внутриплощадочных дорог
4.5.2 Выбор монтажного механизма
4.5.3 Расчет складских помещений и площадок
4.5.4 Расчет временных зданий
4.5.5 Обеспечение строительства электроэнергией
4.5.6 Расчет потребности в воде
4.5.7 Технико-экономические показатели стройгенплана
4.6 НИРС
Список использованных источников

5.Раздел экономики строительства
5.1 Определение сметной стоимости строительства
5.2 Объектная смета
5.3 Экономическая эффективность
Список использованных источников

6.Раздел экологии и безопасности жизнедеятельности
6.1 Безопасная организация работ и рабочих мест
6.2 Размещение монтажного крана и опасная зона крана
6.3 Техника безопасности при производстве основных видов строительно-монтажных работ
6.4 Размещение складов
6.5 Санитарно-бытовое обеспечение рабочих-строителей и инженерно-технического персонала
6.6 Пожарная безопасность на стройплощадке
6.7 Инженерные решения по безопасности жизнедеятельности
6.8 Охрана окружающей среды
Список использованных источников
